AK Kompakt
Kleinverteiler

Kleinverteiler für einfache Installationen im Innenbereich

AK Kompakt - Aufs Maximum reduziert

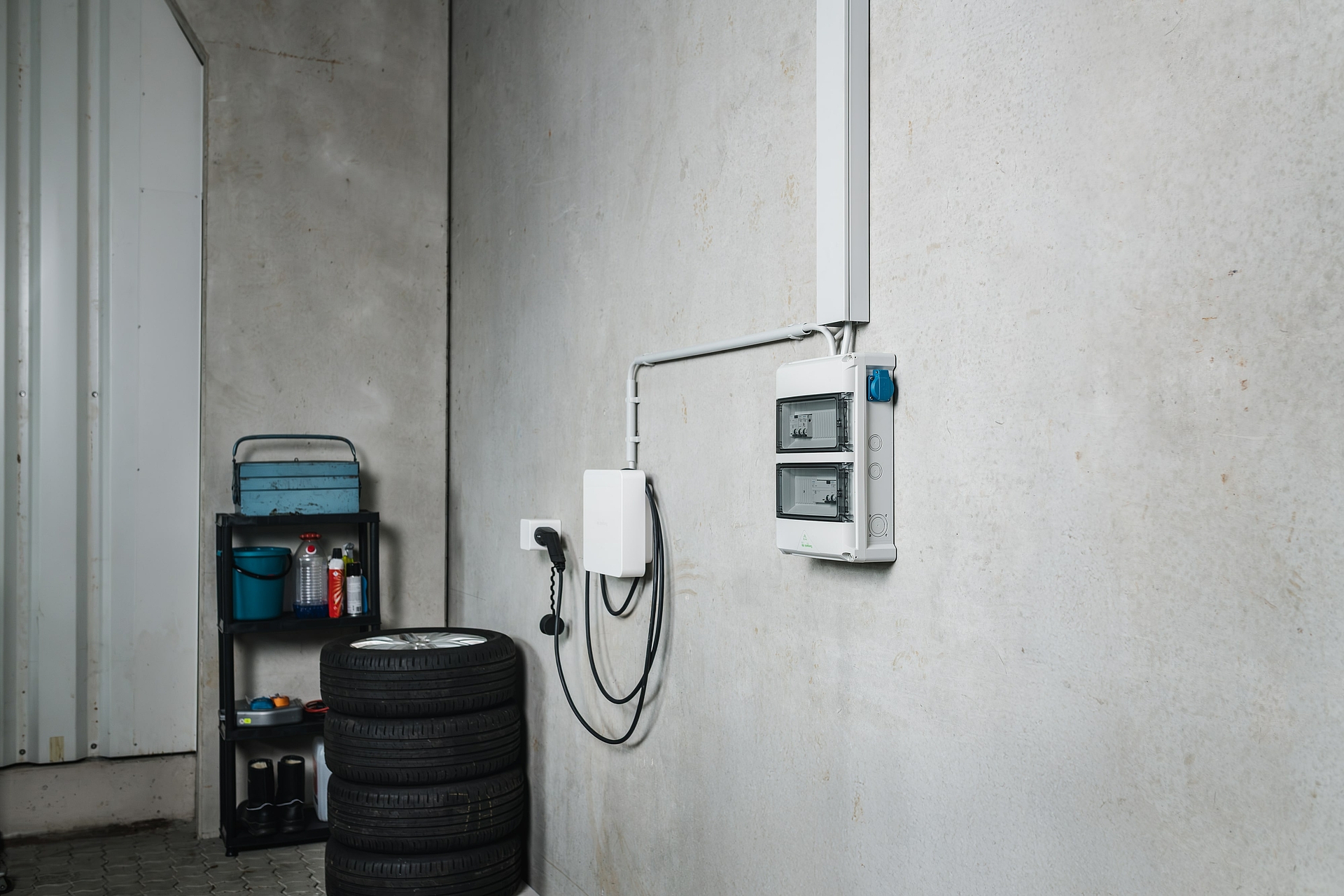

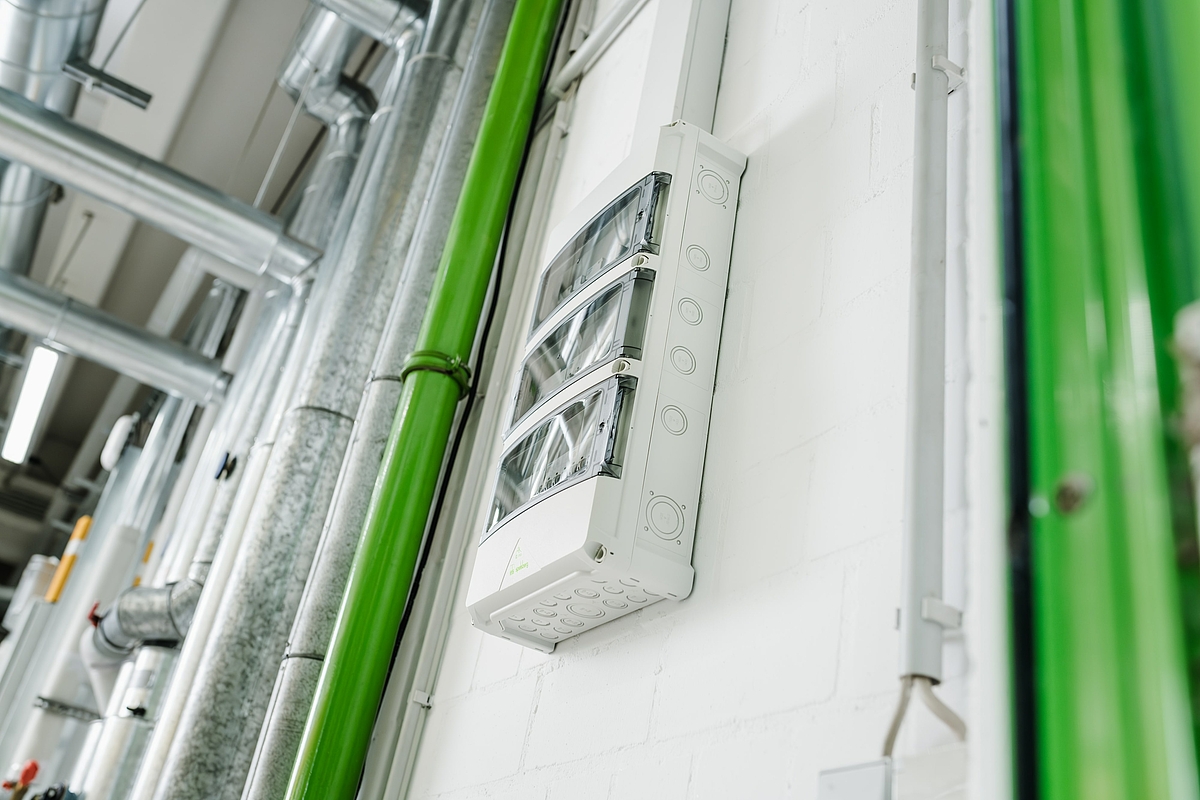

Die Spelsberg Elektroverteiler der Reihe AK Kompakt sind speziell für Standardinstallationen im Innenbereich entwickelt. Sie bieten eine zuverlässige Lösung, wenn es auf Platzersparnis und Anwenderfreundlichkeit ankommt. Durch ihre kompakte Bauweise schaffen sie Verteilungen dort, wo wenig Raum zur Verfügung steht – ideal für Technikräume, Hausanschlüsse, kleinere Gewerbeeinheiten, Werkstätten oder den Wohnungsbau. Mit Ausführungen von 3 bis 36 Teilungseinheiten deckt die Serie ein breites Anwendungsspektrum ab: Vom kleinen Sicherungskasten für die Werkstatt bis zur leistungsstarken Mehrreihen-Verteilung. Alle AK Kompakt Modelle überzeugen durch ihre Schutzart bis IP65, ihre Schlagfestigkeit bis IK08, ihre halogenfreie Ausführung sowie praxisgerechte Details, die Installateuren die Arbeit deutlich erleichtert.

Welcher AK Kleinverteiler ist der Richtige für mich? Zum Kleinverteiler Finder.

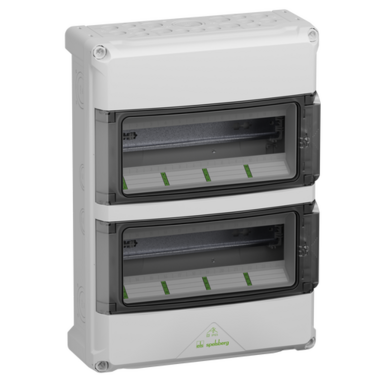

AK 24 | AK 36

AUFS MAXIMUM REDUZIERT

Maximale Funktionalität reduziert auf das Wesentliche

Der AK Kompakt ist die konsequente Antwort auf moderne Anforderungen im Wohn- und Zweckbau: Ein platzsparender, montagefreundlicher Elektroverteiler – reduziert auf das Wesentliche, ohne auf Funktionen zu verzichten. Er steht für maximale Funktionalität bei minimalem Platzbedarf – kombiniert mit praktischen Features, die echte Vorteile bringen. Alles, was gebraucht wird. Nichts, was stört. Klar im Design und kompromisslos in der Qualität.

Damit bietet der AK Kompakt die perfekte Lösung für Standardinstallationen im Innenbereich. Ob Aufputzverteiler 2 reihig oder Aufputzverteiler 3 reihig: Er vereint Zuverlässigkeit und Flexibilität mit einem klaren Design und praktischen Funktionen, die den Alltag von Elektroinstallateuren spürbar erleichtern - heute und in Zukunft.

Entwickelt für maximale Installationsfreundlichkeit erfüllt der Sicherungskasten mit IP65 damit genau die Anforderungen, die moderne Elektroinstallationen an einen zeitgemäßen Kleinverteiler stellen.

Bestzeiten bei der Montage und Installation

Werkzeuglose Lösungen für komfortables Arbeiten

Durchdachte Details sorgen für Übersicht und Sicherheit

Neue Größe AK 36 in der Kompakt-Reihe

Features, die in der Praxis überzeugen

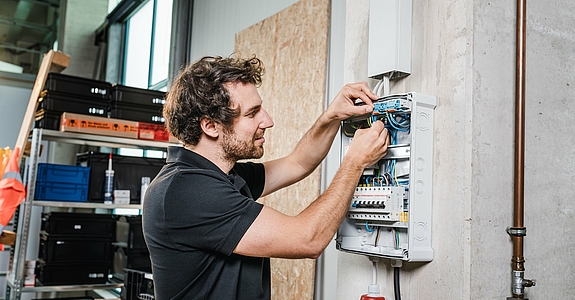

Der AK Kompakt ist mehr als nur ein platzsparender Elektroverteiler. Er ist für Installateure entwickelt worden – mit Details, die den Alltag spürbar erleichtern. Dazu gehören die integrierte PE/N-Klemme, die werkzeuglose Leitungseinführung sowie die einfache Montage der Hutschiene ohne zusätzliches Werkzeug. So wird der kompakte Elektroverteiler zu einer Lösung, der die Installationen schneller, sicherer und effizienter macht – ob im Wohnungsbau, in Technikräumen oder als Sicherungskasten Werkstatt.

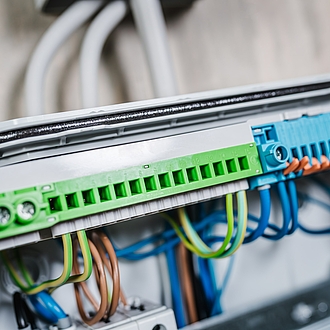

Neue schraubenlose PE-/N-Klemme

Durchdacht bis ins kleinste Detail ermöglichen die neuen schraubenlosen PE-/N-Klemmen eine schnelle, sichere und komfortable Verbindung von Schutz- und Neutralleitern.

Der integrierte Basisträger lässt sich dabei ganz einfach und ohne Werkzeug entnehmen sowie wieder montieren – das spart Zeit und sorgt für eine reibungslose Installation.

Dank der Kombination aus klassischer Schraubtechnik, moderner Push-In-Funktion und innovativen Betätigungshebeln am N-Modul entsteht ein Höchstmaß an Flexibilität und Anwenderfreundlichkeit, das Installateuren den Arbeitsalltag deutlich erleichtert.

  • Klemmbereich Schraubklemmen: 2,5mm² bis 16mm²
    Doppelbelegung der Klemme bis 4mm² zulässig
  • Klemmbereich Push-In-Klemmen: 0,75mm² bis 4mm²
  • Für fast alle Kupfer-Leiterarten geeignet: rund eindrähtig und mehrdrähtig, feindrähtig mit und ohne Aderendhülse

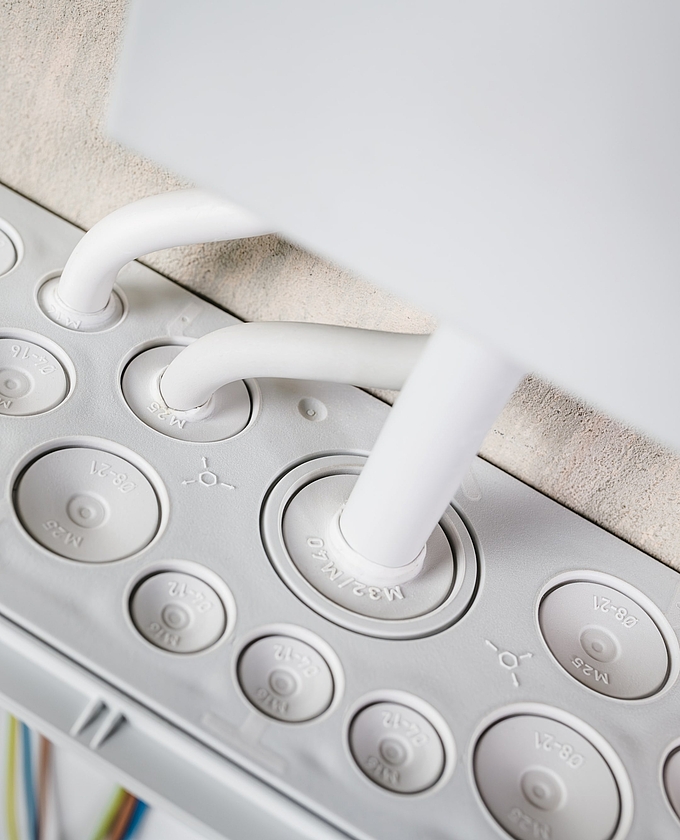

Werkzeuglose Leitungseinführung

18 Soft-Membrane sorgen für eine schnelle und einfache Leitungseinführung, ganz ohne Werkzeug. Einige der Soft-Membrane sind trotzdem auch für die Verwendung von Kabelverschraubungen geeignet.

Die gegenüberliegende Seite ist mit metrischen Vorprägungen für Kabelverschraubungen und Doppelmembranstutzen ausgestattet, sodass sich die Installation durch die 180°-Drehbarkeit des Kastens flexibel anpassen lässt.

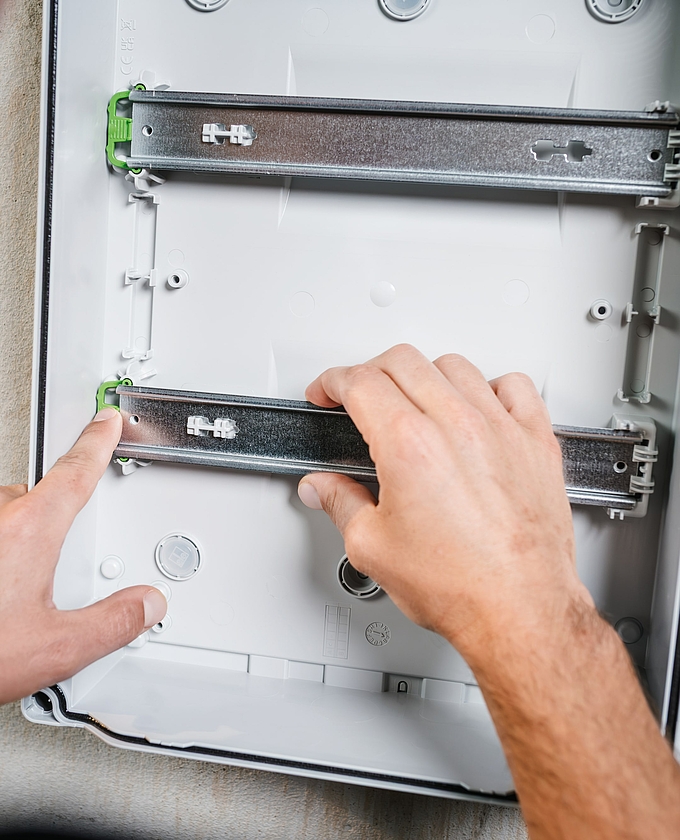

Werkzeuglose Hutschienenmontage

Die Hutschiene lässt sich werkzeuglos montieren und demontieren. Mit nur einem Handgriff rastet sie sicher ein und kann ebenso einfach über die grüne Entriegelung wieder gelöst werden, ganz ohne Werkzeug.

Das spart wertvolle Zeit bei der Montage und sorgt dafür, dass Installationen jederzeit flexibel angepasst werden können. Die durchdachte Mechanik sorgt für Stabilität, Präzision und ein spürbar komfortableres Handling im Arbeitsalltag.

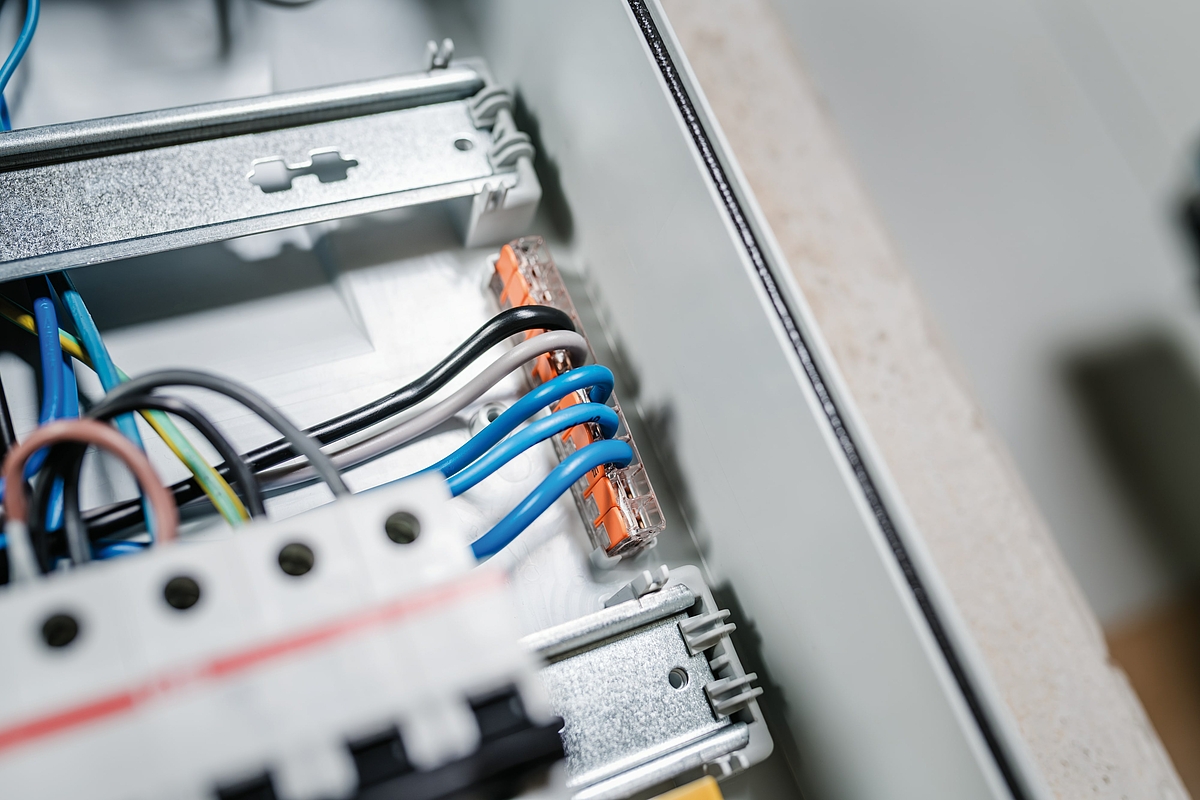

Klemmentaschen für WAGO 221 Klemmen

Im Kastenboden der Kleinverteiler sorgen mehrere integrierte Klemmentaschen für die sichere Fixierung von
3- und 5-poligen 6mm² WAGO 221 Hebelklemmen als Verbindungsklemmen. Damit lässt sich zum Beispiel
die Zuleitung schnell auf mehrere RCDs aufteilen. Das schafft maximale Übersicht im Verteiler durch eine
geordnete Verdrahtung sowie zusätzlichen Platz auf der Hutschiene und ermöglicht ein schnelles, effizientes Arbeiten.

Weitere Features für maximale Installationsfreundlichkeit

Über diese Praxisvorteile hinaus bieten die AK 24 und AK 36 Elektroverteiler zusätzliche Funktionen, die für noch mehr Komfort und Flexibilität sorgen. Ergänzt wird dies durch vielfältiges Zubehör, das den Einsatzbereich erweitert – vom kompakten Sicherungskasten IP65 für sensible Installationen bis hin zu größeren Projekten mit Aufputzverteiler 2 reihig oder Aufputzverteiler 3 reihig.

Seitlicher Automatenanschlag und Markierungen auf der Hutschiene



Seitlicher Automatenanschlag und Markierungen auf der Hutschiene

Ein seitlicher Anschlag sowie Markierungen auf der Hutschiene vereinfachen die exakte Positionierung der Reiheneinbaugeräte passend zum Fensterausschnitt. So sitzen die Geräte immer präzise und der Deckel lässt sich optimal schließen.

Mehr Platz unter den Hutschienen



Mehr Platz unter den Hutschienen

Durch die Extra-Vertiefungen im Gehäuseboden lassen sich die Kabel leicht unter den Hutschienen herführen. Auch der Abstand von 135 mm zwischen den Hutschienen erleichtert die Installation und bietet mehr Raum für eine saubere und übersichtliche Verdrahtung.

Ergonomisches und flexibel anpassbares Klappfenster



Ergonomisches und flexibel anpassbares Klappfenster

Das komfortable Klappfenster ermöglicht ein seitliches, leichtgängiges Öffnen und Schließen - komfortabel mit nur einer Hand. Je nach Einbausituation kann die Anschlagseite flexibel rechts oder links gewählt werden.

Steckdosenmontage



Steckdosenmontage

Über die seitlichen Vorprägungen lassen sich Anbausteckdosen direkt am Verteiler montieren. Damit steht bei Bedarf sofort ein Stromanschluss zur Verfügung – sei es für den Betrieb zusätzlicher Geräte oder als praktische Wartungssteckdose.

Schnellverschlussschrauben



Schnellverschlussschrauben

Die im Deckel integrierten Schnellverschlussschrauben machen das Öffnen und Schließen des Verteilers besonders einfach. Mit nur einer Viertelumdrehung wird der Deckel sicher fixiert oder gelöst.

Schlüssellochbefestigung



Schlüssellochbefestigung

Die integrierte Schlüssellochbefestigung ermöglicht ein einfaches Einhängen des Gehäuses, bevor es endgültig fixiert wird. Das vorgeprägte Schlüsselloch wird dazu einfach ausgeschlagen und erleichtert so die passgenaue Positionierung - selbst bei Montage über Kopf oder in engen Einbausituationen.

AK Kompakt - Aufs Maximum reduziert

Alle Features der neuen AK 24 | AK 36 Kleinverteiler auf einen Blick. Von der Montage, über die Leitungseinführung bis hin zur neuen PE-N-Klemme.
Jetzt anschauen!

AK 24 | AK 36 und AK Air Kleinverteiler im Vergleich

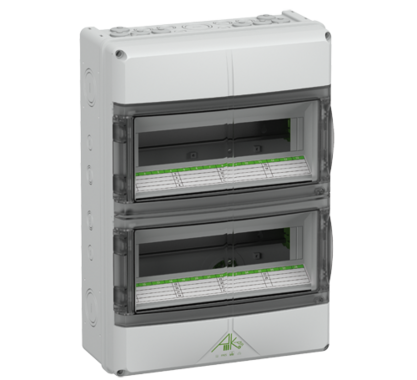

AK 24 | AK 36 Kleinverteiler

für Standardinstallationen im Innenbereich wie in Werkstätten, Garagen und Kellerräumen oder in beengten Umgebungen

  • 24 bis 36 Teilungseinheiten
  • 12 Teilungseinheiten pro Reihe
  • 18 Soft-Membrane zur Leitungseinführung
    teilweise für KVR geeignet
  • werkzeuglos bedienbare Hutschiene
  • 135mm Hutschienenabstand
  • Klemmentaschen zur Aufnahme von WAGO Klemmen 221
  • waagerechte Kombination

Zu den AK 24 | AK 36 Kleinverteilern

AK Air Kleinverteiler

für den Innen- und geschützten Außenbereich in anspruchsvollen Umgebungen wie Industrie, Gewerbe oder Agrar

  • 14 bis 70 Teilungseinheiten
  • 14 Teilungseinheiten pro Reihe
  • Plus-Varianten mit zusätzlichem Anschlussraum
  • Flansch-Varianten zur stirnseitigen Kombination
  • mit integrierten Air-Belüftungselementen
  • Vielzahl an Leitungseinführungen
    alle mit KVR ausrüstbar
  • werkzeuglos bedienbare, höhenverstellbare Hutschiene
  • 150mm Hutschienenabstand
  • waagerechte Kombination
  • Umfangreiche Zertifizierungen
  • Ammoniakbeständigkeit

Zu den AK Air Kleinverteilern

Welcher AK ist
der Richtige?

zum Kleinverteiler-Finder
