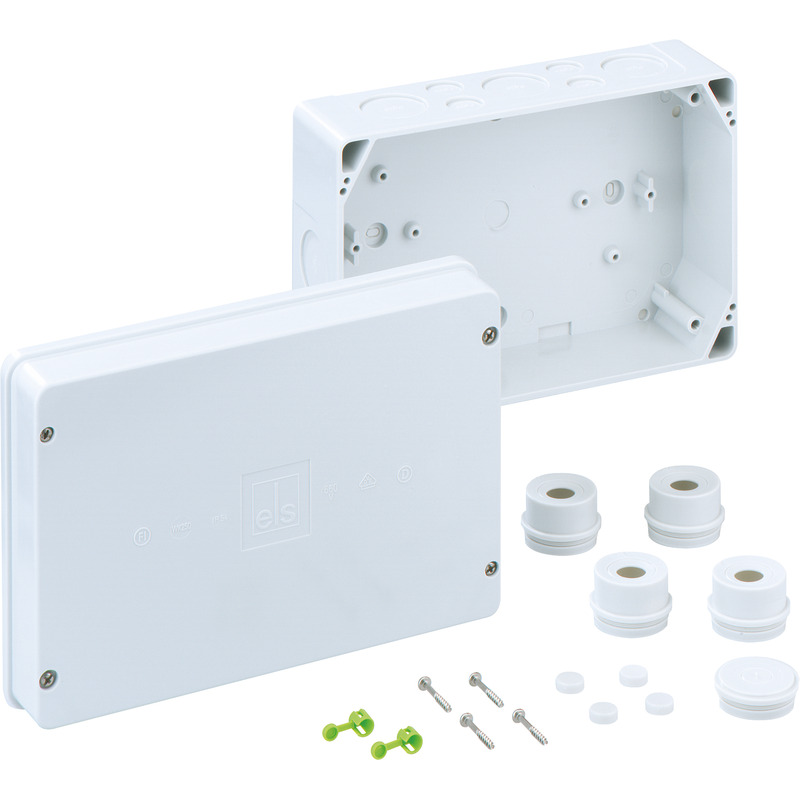

Abzweigkasten WK 250-L (42591601) Produkt: Spelsberg
Das Produkt ist im Auslauf. läuft aus zum 31.07.2024

Abzweigkasten

WK 250-L

Artikelnummer: 42591601 | Maße: 256 x 171 x 106 mm

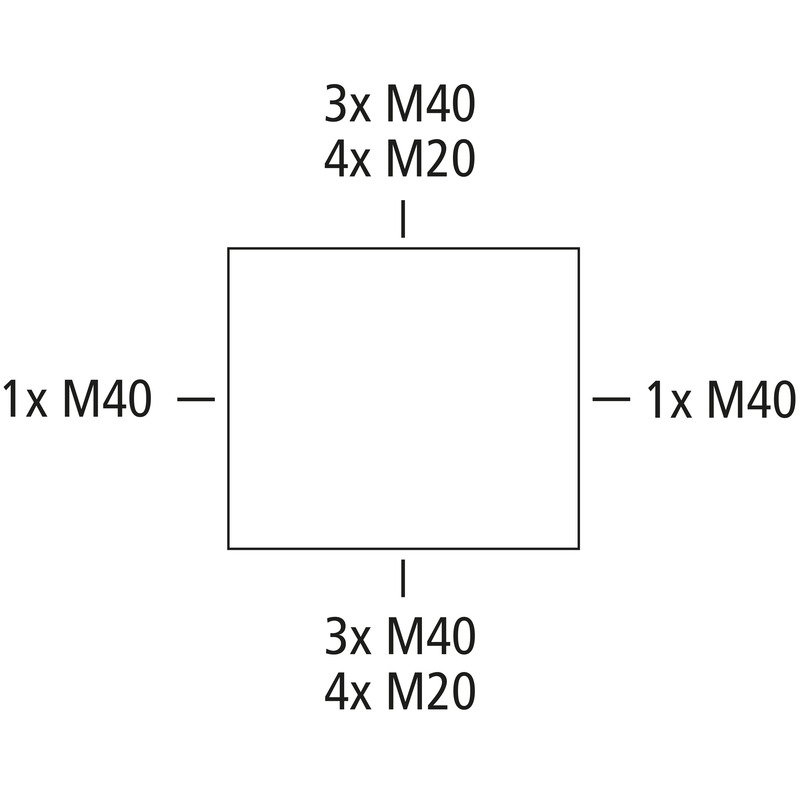

Abzweigkasten, mit Schutzart IP54, Nennquerschnitt 25 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M40, (16 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, ohne Klemmen

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen M40, 1 Plombierset

elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 25 mm²
Schutzklasse II
Schutzart IP54
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Abmessungen

Breite 256 mm
Länge 171 mm
Höhe 106 mm

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C
Industriequalität nein

mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK05
plombierbar nein
Drehmoment der Deckelschraube 1.8 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Werkstoff

Material Unterteil Duroplast
Material Oberteil Duroplast
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Stahl

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (159 KB)

Maßblatt

Maßzeichnung pdf (187 KB)
Maßzeichnung dxf (2 MB)
Maßzeichnung dwg (361 KB)
Maßzeichnung jpg (981 KB)

Zertifikat

CE Erklärung DE/EN/FR pdf (311 KB)
UKCA Erklärung EN pdf (49 KB)

Zubehör

Kabelverschraubung KVR M40-MGM

  • Maße : 50 x 50 x 54 mm
  • Artikelnummer: 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
