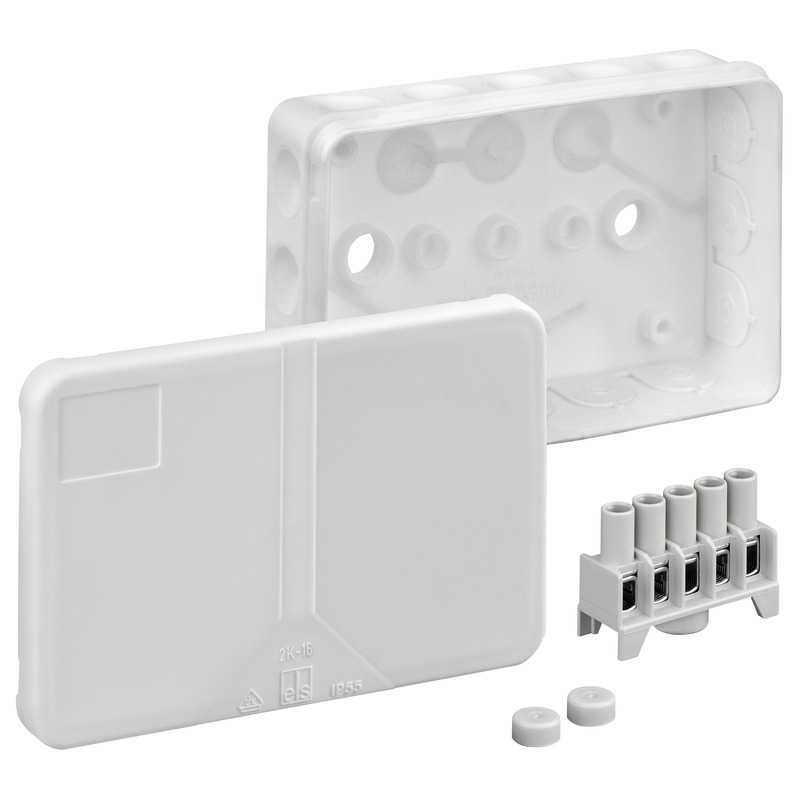

Abzweigdose 2K-16-2,5²/w (34611601) Klassische Spelsberg Abzweigdosen für den Innenbereich
Das Produkt ist nicht mehr lieferbar!

Abzweigdose

2K-16-2,5²/w

Artikelnummer: 34611601 | Maße: 130 x 85 x 37 mm

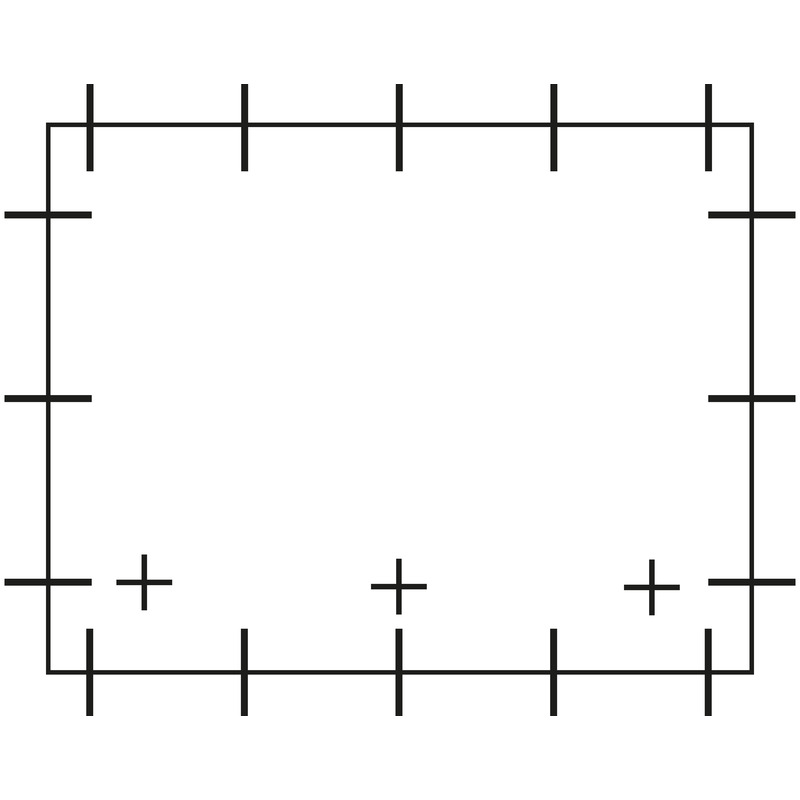

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende, weiche Einführungsmembranen, Dichtbereich 2 - 14 mm, (3 rückseitig, 16 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

weiß, In=24 A, mit Schraubklemme, 5-polig - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP55
UL Type Rating k.A.

Farben

Farbe Unterteil weiß
Farbe Oberteil weiß

Maße und Gewicht

Breite 130 mm
Länge 85 mm
Höhe 37 mm
Gewicht 0.0859 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

für Dichtbereich min 2 mm
für Dichtbereich max 14 mm
Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

ETIM Klasse EC002600
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen
Material Einführung Thermoplastisches Elastomer
Material Dichtung Thermoplastisches Elastomer

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (1 MB)
Maßzeichnung dwg (1 MB)
Maßzeichnung dxf (5 MB)

Zertifikat

VDE Zertifikat (EN 60670) DE/EN pdf (301 KB)
UKCA Erklärung EN pdf (168 KB)
CE Erklärung DE/EN/FR pdf (139 KB)
CE Erklärung DE/EN/PL pdf (142 KB)

Zubehör

Das Produkt ist nicht mehr lieferbar!

Zugentlastung ZEL 2K-12

  • Maße : 28 x 73 x 16 mm
  • Artikelnummer: 34400101

grau



Zugentlastung, zur Montage in 2K-12 / 2K-16-Abzweigdosen, Zugentlastung von bis zu 2 Einführungen...



neu Zugentlastung - ZEL 2K-12/16

Zugentlastung ZEL 2K-12/16

  • Maße : 66 x 36 x 8 mm
  • Artikelnummer: 34400201

grün



Zugentlastung zur Montage in Abzweigdosen der Typen 2K-12 und 2K-16, geprüft nach EN 60670-1, 12.7,...



neu Befestigungsset - KTB 1

Befestigungsset KTB 1

  • Maße : 17 x 30 x 14 mm
  • Artikelnummer: 89600901



Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...



Ausschreibungstexte

Ähnliche Produkte

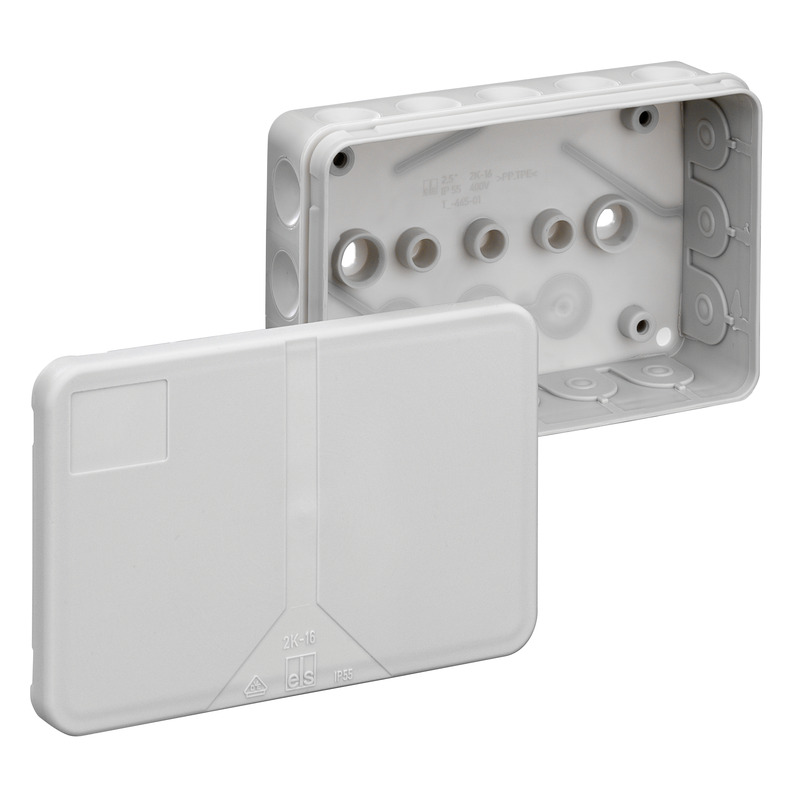

Abzweigdose 2K-16-L

  • Maße : 130 x 85 x 37 mm
  • Artikelnummer: 34691601

grau, ohne Klemmen



Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN...



Das Produkt ist nicht mehr lieferbar!

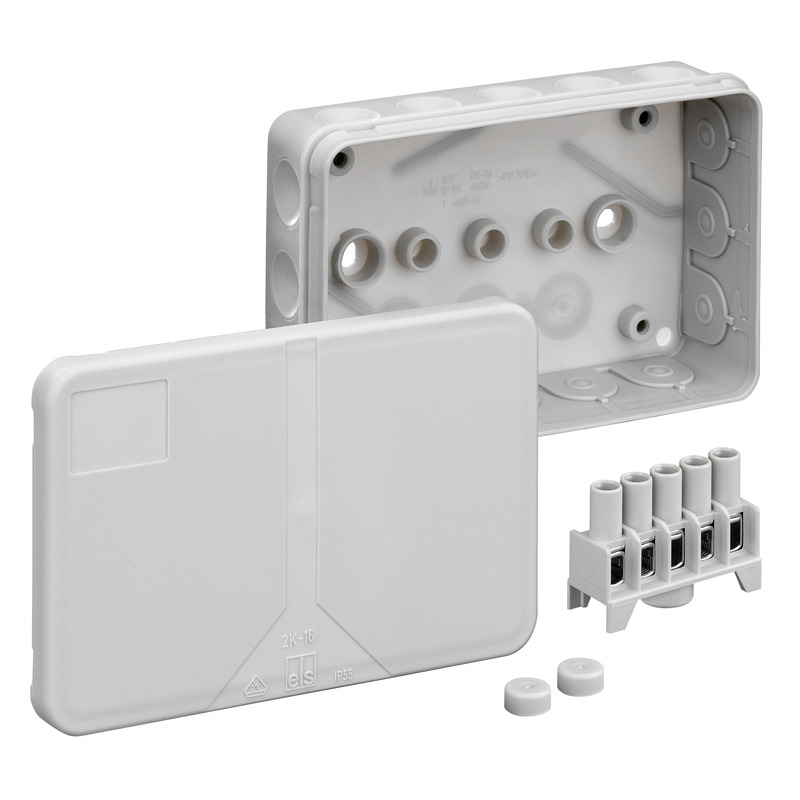

Abzweigdose 2K-16-2,5²

  • Maße : 130 x 85 x 37 mm
  • Artikelnummer: 34641601

grau, In=24 A, mit Schraubklemme, 5-polig - 2,5 mm² (4 x 1,5² / 4 x...



Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN...

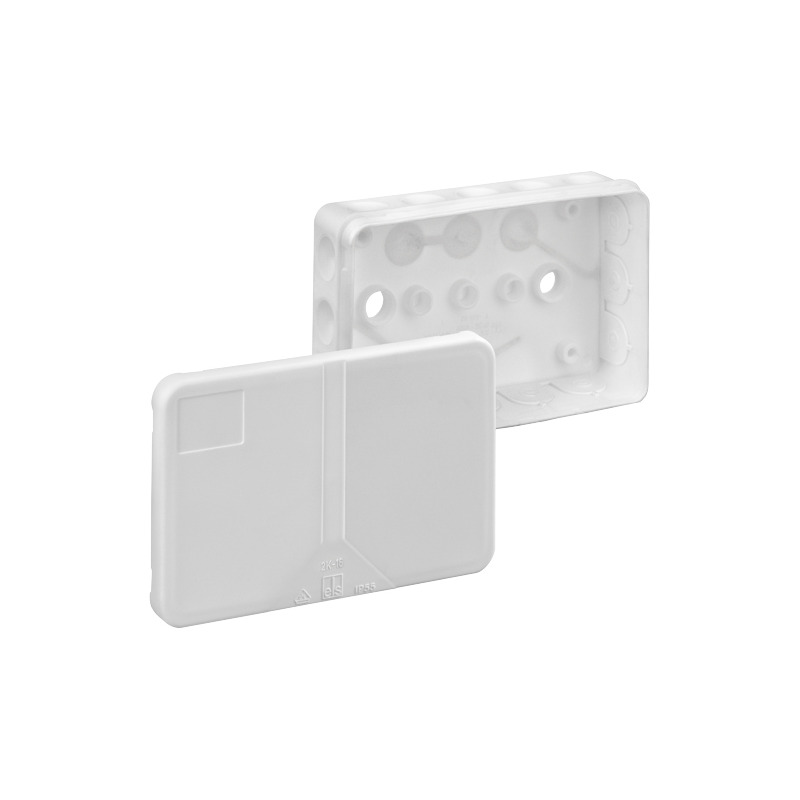

Abzweigdose 2K-16-L/w
