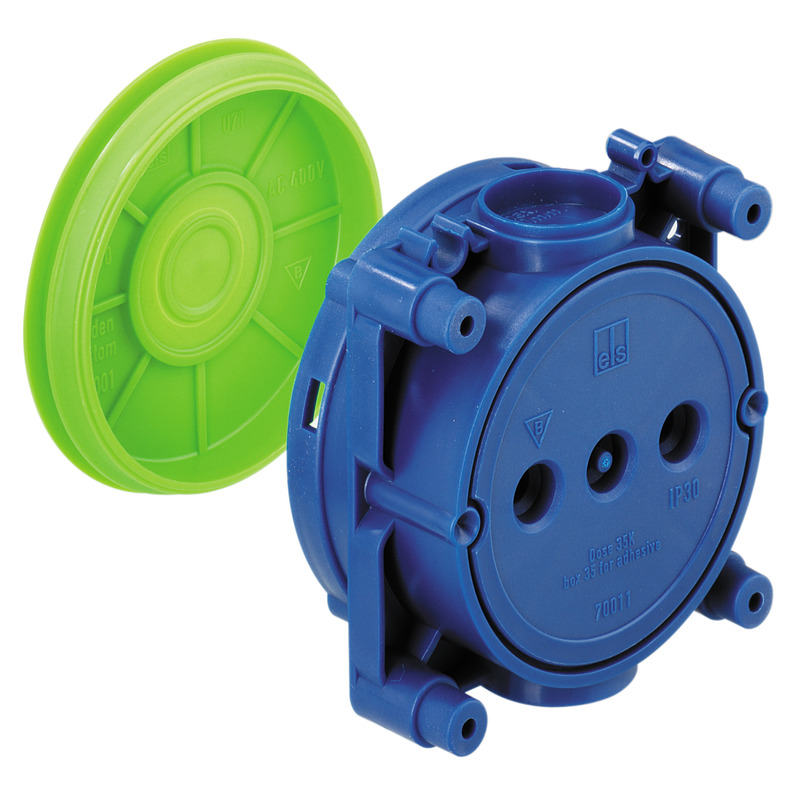

Flachdose U 71 FD (97103501) Ortbeton: Spelsberg

Flachdose

U 71 FD

Artikelnummer: 97103501 | Maße: 71 x 71 x 38 mm

Flachdose, flache Bauform für extrem dünne Wände, 2 Schraubdome mit Schraubabstand 60 mm, kombinierbar im Normabstand 71 mm, vollisolierter Leitungsübergang, geeignet für alle Schalungsarten und Gegenschalung, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

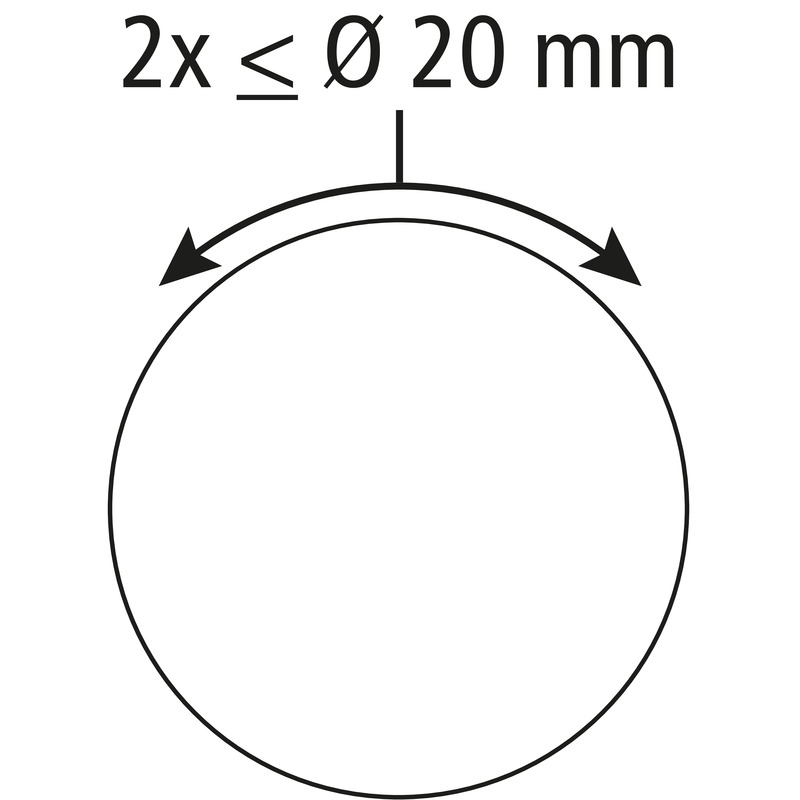

Klebebefestigung oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M20, stützholmfähig

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzart IP30
geeignet für Betonbau
UL Type Rating k.A.

Farben

Farbe Oberteil sonstige

Maße und Gewicht

Breite 71 mm
Länge 71 mm
Höhe 38 mm
Gewicht 0.03 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C

Mechanische Eigenschaften

Befestigungsart Klebebefestigung oder Nagelbefestigung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C - %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902190010
VME Code C62
ETIM Klasse EC002601
Zolltarifnummer 39269097

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (118 KB)
Maßzeichnung dwg (247 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (63 KB)
UKCA Erklärung EN pdf (50 KB)
CE Erklärung DE/EN/PL pdf (75 KB)

Zubehör

Verschlussdeckel VD 75

  • Maße : 75 x 75 x 4,75 mm
  • Artikelnummer: 97910001

mit Befestigungsschrauben



Verschlussdeckel für Abzweigdosen/-kästen, flammwidrig, weiß



Stufenbohrer LFR

  • Artikelnummer: 19599501

Durchgangsöffnung: M16-32, Bohrung: 16,5-32,5 mm



Lochfräser



Verschlussdeckel HW VD-60

  • Maße : 90 x 90 x 2 mm
  • Artikelnummer: 92510101

für Type HW 035 / HW 050 / HW 065, Schraubenabstand 60 mm



Verschlussdeckel für Abzweigdosen, Polystyrol, flammwidrig, weiß



Das Produkt ist nicht mehr lieferbar!

Rohrverbinder RVB 20

  • Artikelnummer: 97022001

für gerillte Rohre M20



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Rohrverbinder RVB 25

  • Artikelnummer: 97022501

für gerillte Rohre M25



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Das Produkt ist nicht mehr lieferbar!

Rohrverbinder RVB 32

  • Artikelnummer: 97023201

für gerillte Rohre M32



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Das Produkt ist nicht mehr lieferbar!

Rohrverbinder RVB 40

  • Artikelnummer: 97024001

für gerillte Rohre M40



Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre



Kuppel U 71 KP-M5

  • Maße : 70,7 x 70,7 x 51,4 mm
  • Artikelnummer: 97174801

(nur für Serie U 71 geeignet)



Kuppel mit Gewindebuchse M5 (Traglast 10 kg), geeignet als Aufsatz für Dosen U 71 sowie Magnet- und...



Das Produkt ist nicht mehr lieferbar!

Stanzzange IBT LZA-OE

  • Maße : 235 x 35 x 63 mm
  • Artikelnummer: 97810001

ohne Stanzeinsatz



Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...



Das Produkt ist nicht mehr lieferbar!

Stanzzange IBT LZA-18

  • Artikelnummer: 97811801

mit 18 mm Stanzeinsatz für Rohr M20



Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...



Das Produkt ist nicht mehr lieferbar!

Stanzzange IBT LZA-23

  • Artikelnummer: 97812301

mit 23 mm Stanzeinsatz für Rohr M25



Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...



Das Produkt ist nicht mehr lieferbar!

Stanzeinsatz IBT STE-LZA/14

  • Artikelnummer: 97891401



Stanzeinsätze als Ersatz oder Erweiterungsbedarf für IBT LZA Stanzzange



Das Produkt ist nicht mehr lieferbar!

Stanzeinsatz IBT STE-LZA/18

  • Artikelnummer: 97891801



Stanzeinsätze als Ersatz oder Erweiterungsbedarf für IBT LZA Stanzzange



Das Produkt ist nicht mehr lieferbar!

Stanzeinsatz IBT STE-LZA/23

  • Artikelnummer: 97892301



Stanzeinsätze als Ersatz oder Erweiterungsbedarf für IBT LZA Stanzzange



Verschlussdeckel U 71 VDF

  • Maße : 80 x 80 x 12 mm
  • Artikelnummer: 97910201

mit Befestigungsschrauben



Verschlussdeckel für Abzweigdosen/-kästen, flammwidrig, weiß



Das Produkt ist nicht mehr lieferbar!

Verschlussdeckel U 71 VDS

  • Artikelnummer: 97910401



Verschlussdeckel für Abzweigdosen/-kästen, flammwidrig, weiß



Das Produkt ist nicht mehr lieferbar!

Einbauschraube ES-10

  • Maße : 5,5 x 13 x 5,5 mm
  • Artikelnummer: 97910501

3,1 x 10 mm



Einbauschrauben als Ersatzbedarf zur Befestigung von Einbaugeräten in Hohlwanddosen



Das Produkt ist nicht mehr lieferbar!

Einbauschraube ES-18

  • Maße : 5,5 x 21 x 5,5 mm
  • Artikelnummer: 97910601

3,1 x 18 mm



Einbauschrauben als Ersatzbedarf zur Befestigung von Einbaugeräten in Hohlwanddosen



Das Produkt ist nicht mehr lieferbar!

Einbauschraube ES-25

  • Maße : 5,5 x 28 x 5,5 mm
  • Artikelnummer: 97910701

3,1 x 25 mm



Einbauschrauben als Ersatzbedarf zur Befestigung von Einbaugeräten in Hohlwanddosen



Gewindeboden GWB

  • Maße : 70,7 x 70,7 x 23,5 mm
  • Artikelnummer: 97911001

mit M5 Gewindebuchse (Traglast 10kg) zur Aufnahme eines Deckenhakens,...



Gewindeboden M5



Das Produkt ist nicht mehr lieferbar!

Weitedorn WED

  • Maße : 28,5 x 131,15 x 28,5 mm
  • Artikelnummer: 97915501

Aufweitebereich 9-25 mm Ø



Weitedorn, Montagehilfe bei der Rohreinführung



Das Produkt ist nicht mehr lieferbar!

Stopfen IBT ST

  • Artikelnummer: 97920501



IBT-Stopfen schützt die Schraubdome vor Eindringen von Beton



Verbundnippel VBN

  • Maße : 21,8 x 21,8 x 16,5 mm
  • Artikelnummer: 97921001

(für U 71 Gerätedose 97104502)



Verbundnippel als Abdichtung und Leitungsdurchführung für Normabstand 71 mm



Zubehör IBT VB 71

  • Maße : 26 x 15 x 12 mm
  • Artikelnummer: 97921201

für Abstand 71 mm



Verbundbrillen zur Kombination von Dosen bei extremer Belastung



Zubehör IBT VB 80/85

  • Maße : 33,5 x 36,5 x 11,5 mm
  • Artikelnummer: 97921301

für Abstand 80 und 85 mm



Verbundbrillen zur Kombination von Dosen bei extremer Belastung



Zubehör IBT VB 90

  • Maße : 13,5 x 43,5 x 12 mm
  • Artikelnummer: 97921401

für Abstand 90 mm



Verbundbrillen zur Kombination von Dosen bei extremer Belastung



Zubehör IBT VB 105

  • Maße : 13,5 x 58,5 x 12,5 mm
  • Artikelnummer: 97921501

für Abstand 105 mm



Verbundbrillen zur Kombination von Dosen bei extremer Belastung



Zubehör IBT NAS-AL

  • Maße : 8,4 x 30 x 8,4 mm
  • Artikelnummer: 97924001

Spreiznagel, Aluminium 40 mm, mit Kunststoffdübel zur Befestigung der...



Befestigungsmittel für Stahlschalung



Zubehör IBT NA-AL

  • Maße : 3,5 x 40 x 3,5 mm
  • Artikelnummer: 97924201

Aluminium-Nagel, 40 mm lang, geriffelt



Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...



Zubehör IBT NA-AL/gl

  • Maße : 3,1 x 45 x 3,1 mm
  • Artikelnummer: 97924301

Aluminium-Nagel, 40 mm lang, glatt



Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...



Das Produkt ist nicht mehr lieferbar!

Zubehör IBT KR

  • Artikelnummer: 97924801

Kleberonde, beschädigungsfreie Befestigung, bei gemeinsamem Einsatz...



Befestigungsmittel für Kunststoff- / Stahlschalung



Das Produkt ist nicht mehr lieferbar!

Zubehör IBT ANSW

  • Artikelnummer: 97926001

Anschweissschraube M6 x 10 mm, preiswerte und sichere Befestigung der...



Befestigungsmittel für Stahlschalung



Blindsockel U 71 BSK-NA

  • Maße : 78,8 x 71 x 25,3 mm
  • Artikelnummer: 97953001

Höhe 25 mm für Nagelbefestigung



Blindsockel, Basis zur Abstützung von IBT-Dosen und Kästen bei Gegenschalung in Verbindung mit...



Blindsockel U 71 BSK-2

  • Maße : 78,8 x 71 x 25,3 mm
  • Artikelnummer: 97953002

Höhe 25 mm für Sichtbeton, min. Sichtbarkeit der Füße



Blindsockel, Basis zur Abstützung von IBT-Dosen und Kästen bei Gegenschalung in Verbindung mit...



Das Produkt ist nicht mehr lieferbar!

Einlegepatrone STH-ELP

  • Artikelnummer: 97953601



Einlegepatrone, 6 mm Ø, wenn Stützholm-Toleranzausgleich erforderlich, (in Kombination mit STH-STU...



Blindsockel U 71 BSK-K

  • Maße : 78,8 x 71 x 21 mm
  • Artikelnummer: 97953801

Höhe 21 mm für Klebebefestigung



Blindsockel, Basis zur Abstützung von IBT-Dosen und Kästen bei Gegenschalung in Verbindung mit...



Blindsockel U 71 BSK

  • Maße : 78,8 x 71 x 17,25 mm
  • Artikelnummer: 97953901

Höhe 21 mm für Magnetbefestigung, Magnetloch ist später zu verputzen



Blindsockel, Basis zur Abstützung von IBT-Dosen und Kästen bei Gegenschalung in Verbindung mit...



Stützholm STH 70

  • Maße : 6 x 70 x 6 mm
  • Artikelnummer: 97957001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 90

  • Maße : 6 x 90 x 6 mm
  • Artikelnummer: 97959001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 100

  • Maße : 6 x 100 x 6 mm
  • Artikelnummer: 97960001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 110

  • Maße : 6 x 110 x 6 mm
  • Artikelnummer: 97961001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 130

  • Maße : 6 x 130 x 6 mm
  • Artikelnummer: 97963001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 140

  • Maße : 6 x 140 x 6 mm
  • Artikelnummer: 97964001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 150

  • Maße : 6 x 150 x 6 mm
  • Artikelnummer: 97965001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 170

  • Maße : 6 x 170 x 6 mm
  • Artikelnummer: 97967001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 190

  • Maße : 6 x 190 x 6 mm
  • Artikelnummer: 97969001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 230

  • Maße : 6 x 230 x 6 mm
  • Artikelnummer: 97973001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 240

  • Maße : 6 x 240 x 6 mm
  • Artikelnummer: 97974001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...



Stützholm STH 290

  • Maße : 6 x 290 x 6 mm
  • Artikelnummer: 97979001



Stützholme für verschiedene Wandstärken bei Gegenschalung, Einsatz immer in Verbindung mit...
