Abzweigkasten WK 007-L (40290701) Produkt: Spelsberg
Das Produkt ist im Auslauf. läuft aus zum 31.07.2024

Abzweigkasten

WK 007-L

Artikelnummer: 40290701 | Maße: 80 x 80 x 38 mm

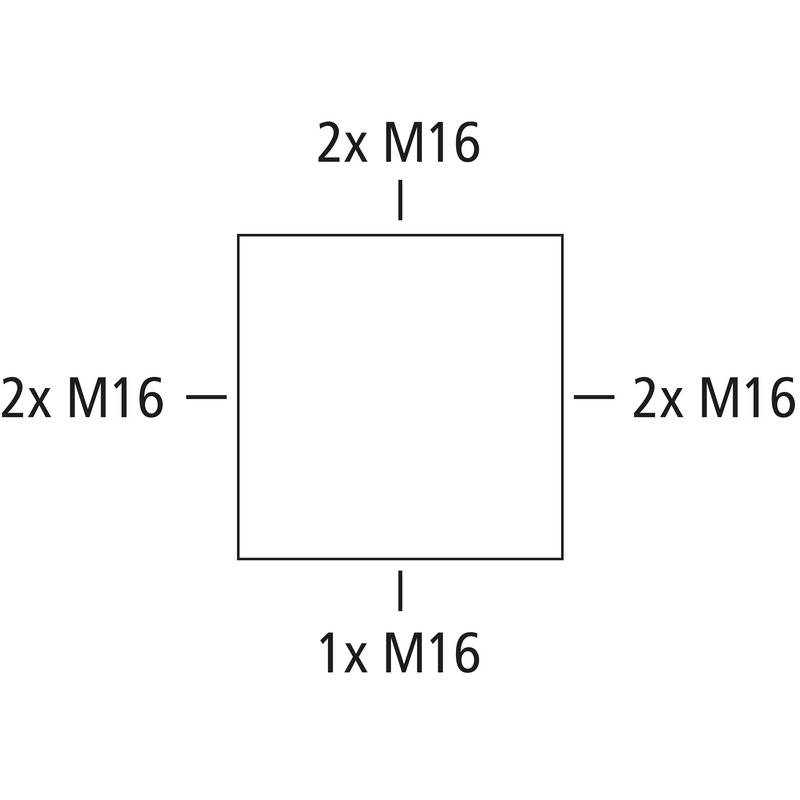

Abzweigkasten, mit Schutzart IP54, Nennquerschnitt 2,5 mm², Ui=400 V AC, Ausschlagmembranen, M16, (7 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, ohne Klemmen

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M16 Dichtbereich 6 - 10 mm, 1 Verschlussstopfen M16

elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP54
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Abmessungen

Breite 80 mm
Länge 80 mm
Höhe 38 mm

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C
Industriequalität nein

mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK05
plombierbar nein
Drehmoment der Deckelschraube 1.8 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Werkstoff

Material Unterteil Duroplast
Material Oberteil Duroplast
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Stahl

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (159 KB)

Maßblatt

Maßzeichnung pdf (311 KB)
Maßzeichnung dxf (3 MB)
Maßzeichnung dwg (715 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (311 KB)
UKCA Erklärung EN pdf (49 KB)

Zubehör

Kabelverschraubung KVR M16-MGM

  • Maße : 22 x 22 x 31 mm
  • Artikelnummer: 22741601

Dichtbereich 4 - 10 mm, Gewindelänge 8 mm



Kabelverschraubung, IP68, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau



Doppelmembranstutzen DMS M16

  • Maße : 20,7 x 20,7 x 13,2 mm
  • Artikelnummer: 26041601

Dichtbereich 5 - 9 mm



Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
