Abzweigkasten WK 160-L (41691201) Produkt: Spelsberg
Das Produkt ist im Auslauf. läuft aus zum 31.07.2024

Abzweigkasten

WK 160-L

Artikelnummer: 41691201 | Maße: 165 x 165 x 76 mm

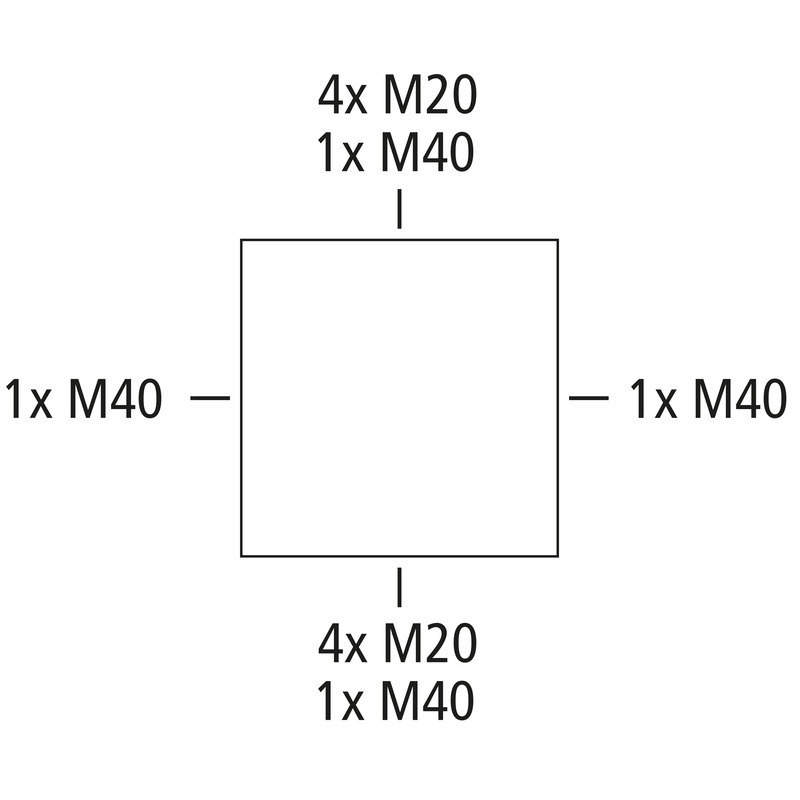

Abzweigkasten, mit Schutzart IP54, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M40, (12 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, ohne Klemmen

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen M40, 1 Plombierset

elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 16 mm²
Schutzklasse II
Schutzart IP54
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Abmessungen

Breite 165 mm
Länge 165 mm
Höhe 76 mm

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C
Industriequalität nein

mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK05
plombierbar nein
Drehmoment der Deckelschraube 1.8 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Werkstoff

Material Unterteil Duroplast
Material Oberteil Duroplast
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Stahl

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (159 KB)

Maßblatt

Maßzeichnung pdf (104 KB)
Maßzeichnung dxf (2 MB)
Maßzeichnung dwg (437 KB)
Maßzeichnung jpg (833 KB)

Zertifikat

CE Erklärung DE/EN/FR pdf (311 KB)
UKCA Erklärung EN pdf (49 KB)
