Das Produkt ist nicht mehr lieferbar!
Zum Nachfolgeprodukt
Abox-i 350-35² Abox-i 350-35²

#49043501 | Maße: 250 x 250 x 115 mm

Abzweigkasten

Abox-i 350-35²

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 35 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

mehr lesen
Individualisieren

Beschreibung

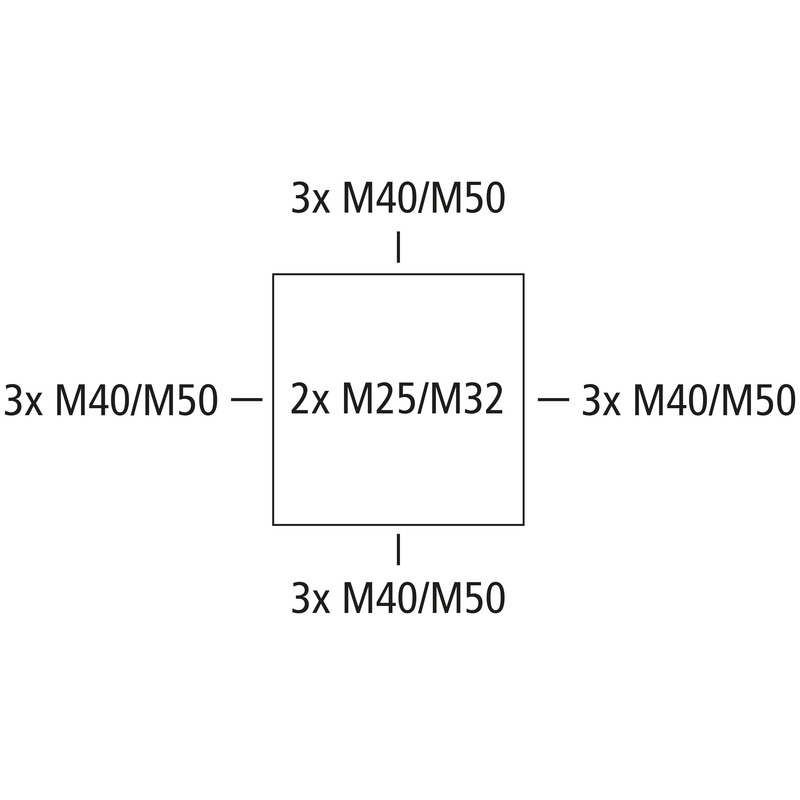

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 35 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M25/M32/M40/M50, (2 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit hochliegenden Schraubklemmen, 5-polig - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Beigefügtes Zubehör:
1 Plombierset

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 35 mm²
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 250 mm
Höhe 115 mm
Gewicht 1.331 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.7 Nm
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -35 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902558018
ETIM Klasse EC002600
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)
Prüfzeichen DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Stück

EAN / GTIN 4013902558018
Breite 0.25 m
Gewicht 1.331 kg
Höhe 0.115 m
VME Faktor 1 St
Tiefe 0.25 m

Umkarton

EAN / GTIN 4013902311903
Breite 0.511 m
Gewicht 5.694 kg
Höhe 0.242 m
VME Faktor 4 St
Tiefe 0.261 m

Palette

EAN / GTIN 4013902311910
Breite 0.8 m
Gewicht 257.148 kg
Höhe 1.84 m
VME Faktor 168 St
Tiefe 1.2 m

Downloads

Datenblatt Download

Datenblatt Download (49043501.pdf)

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (533 KB)

Maßzeichnung dxf (5 MB)

Maßzeichnung dwg (946 KB)

Maßzeichnung jpg (1 MB)

Zertifikat

DLG Zulassung DE pdf (2 MB)

DNV Zertifikat EN pdf (198 KB)

CE Erklärung DE/EN/FR pdf (312 KB)

CE Erklärung DE/EN/PL pdf (316 KB)

DLG Zulassung EN pdf (2 MB)

UKCA Erklärung EN pdf (49 KB)

VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)

Planungsdaten

Ausschreibungstexte

3D-BIM-Daten herunterladen
