Das Produkt ist nicht mehr lieferbar!

Abox-i 025 SB-L

Abox-i 025 SB-L

Abox-i 025 SB-L

#49070201 | Maße: 80 x 80 x 52 mm

Abzweigkasten

Abox-i 025 SB-L

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

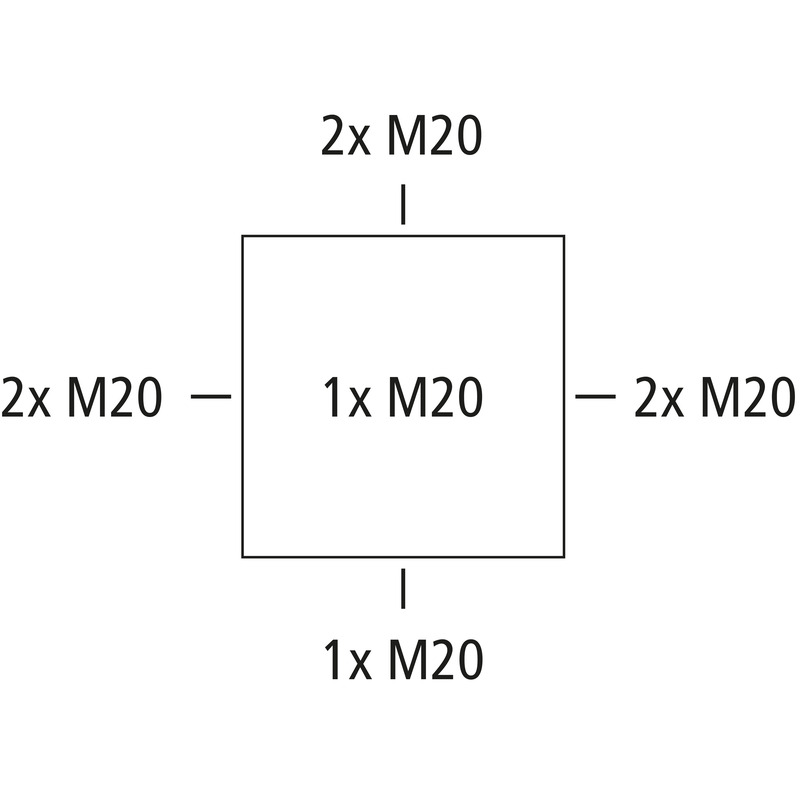

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), selbstdichtende, weiche Einführungsmembranen, M20, Dichtbereich 2 - 16 mm, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung

Highlights

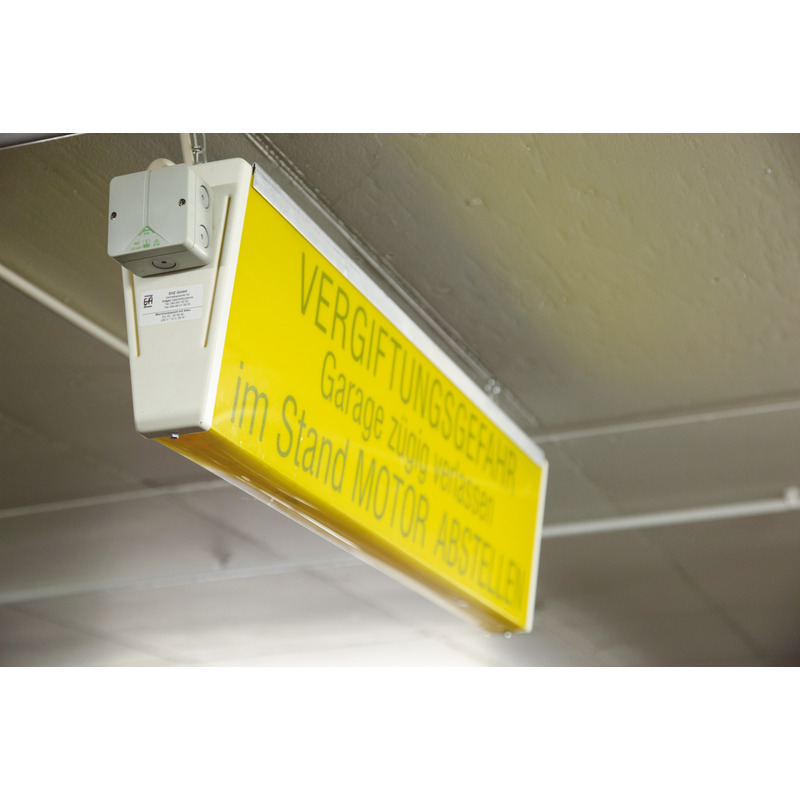

Die Spelsberg Abox witterungsbeständige Abzweigdosen mit und ohne Klemmen von 1,5 bis 240 mm² sind äußerst schlag- und bruchfest. Sie sind für den Einsatz in Extrembedingungen gemacht und können auf Wunsch mit rotem Deckel zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung genutzt werden.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	2,5 mm²
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	rot

Maße und Gewicht

Breite	80 mm
Länge	80 mm
Höhe	52 mm
Gewicht	0.0888 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

für Dichtbereich min	2 mm
für Dichtbereich max	16 mm
Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

ETIM Klasse	EC002600
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	ASA-PC
Material Oberteil	ASA-PC
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Downloads

Datenblatt Download

Datenblatt Download (49070201.pdf)

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (362 KB)

Maßzeichnung dxf (2 MB)

Maßzeichnung dwg (477 KB)

Maßzeichnung jpg (1 MB)

Zertifikat

DNV Zertifikat EN pdf (198 KB)

DLG Zulassung DE pdf (2 MB)

CE Erklärung DE/EN/FR pdf (312 KB)

UKCA Erklärung EN pdf (49 KB)

DLG Zulassung EN pdf (2 MB)

CE Erklärung DE/EN/PL pdf (316 KB)

VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)

Planungsdaten

Ausschreibungstexte

3D-BIM-Daten herunterladen

Hier gehts zur Support seite

Zubehör

KabelverschraubungKVR M20-MGM

Kabelverschraubung - KVR M20-MGM

Kabelverschraubung

KVR M20-MGM

Artikelnummer 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB/MGM

Kabelverschraubung - KVR M20-GDB/MGM

Kabelverschraubung

KVR M20-GDB/MGM

Artikelnummer 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

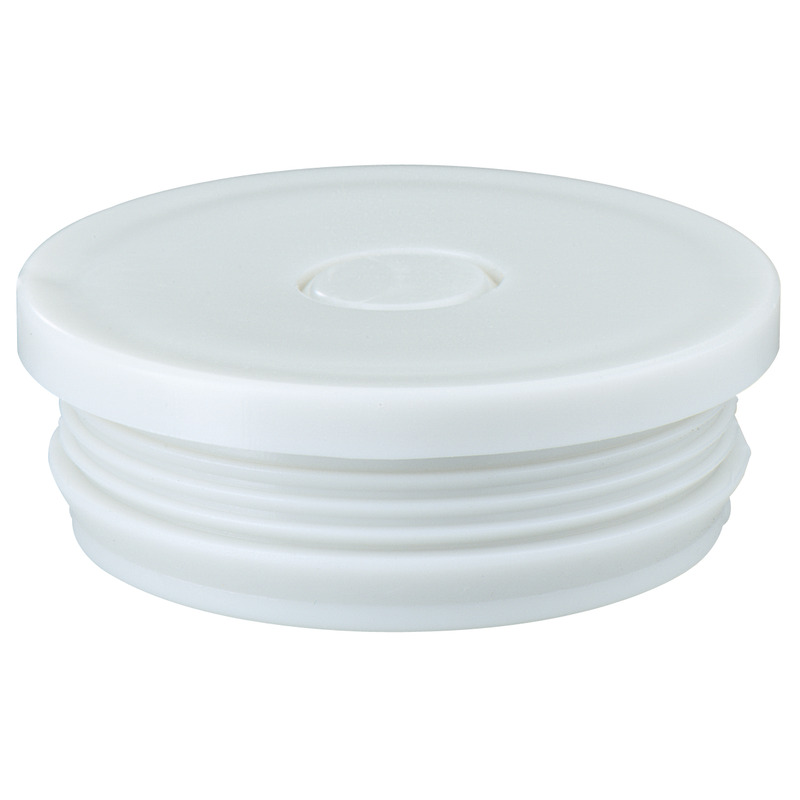

VerschlussstopfenVST M20

Verschlussstopfen - VST M20

Verschlussstopfen

VST M20

Artikelnummer 23142001

Dichtbereich 8 - 13,5 mm

Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...

DoppelmembranstutzenDMS M20/w

Doppelmembranstutzen - DMS M20/w

Doppelmembranstutzen

DMS M20/w

Artikelnummer 26012001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M20

Doppelmembranstutzen - DMS M20

Doppelmembranstutzen

DMS M20

Artikelnummer 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

KombisetKS M20

Kombiset - KS M20

Kombiset

KS M20

Artikelnummer 19202001

Gewindelänge 17 mm

Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...

BelüftungsstutzenBST M20/sw

Belüftungsstutzen - BST M20/sw

Belüftungsstutzen

BST M20/sw

Artikelnummer 26202001

schwarz

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

BelüftungsstutzenBST M20

Belüftungsstutzen - BST M20

Belüftungsstutzen

BST M20

Artikelnummer 26242001

grau

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

KlemmsteinAbox 025/040 KLS-2,5²/4²

Klemmstein - Abox 025/040 KLS-2,5²/4²

Klemmstein

Abox 025/040 KLS-2,5²/4²

Artikelnummer 84000401

5-polig - 2,5/4 mm²

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V

PlombiersetAbox PST

Plombierset - Abox PST

Plombierset

Abox PST

Artikelnummer 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...

Plombierset

KlemmenhalterAbox 025/040 KLH-SL 0,2/4²

Klemmenhalter - Abox 025/040 KLH-SL 0,2/4²

Klemmenhalter

Abox 025/040 KLH-SL 0,2/4²

Artikelnummer 84000201

passend für alle Abzweigkästen Abox / Abox-i 025/040 und Abox m /...

Klemmenhalter für WAGO-Installationsklemmen der Serie 221-41X

Ähnliche Produkte

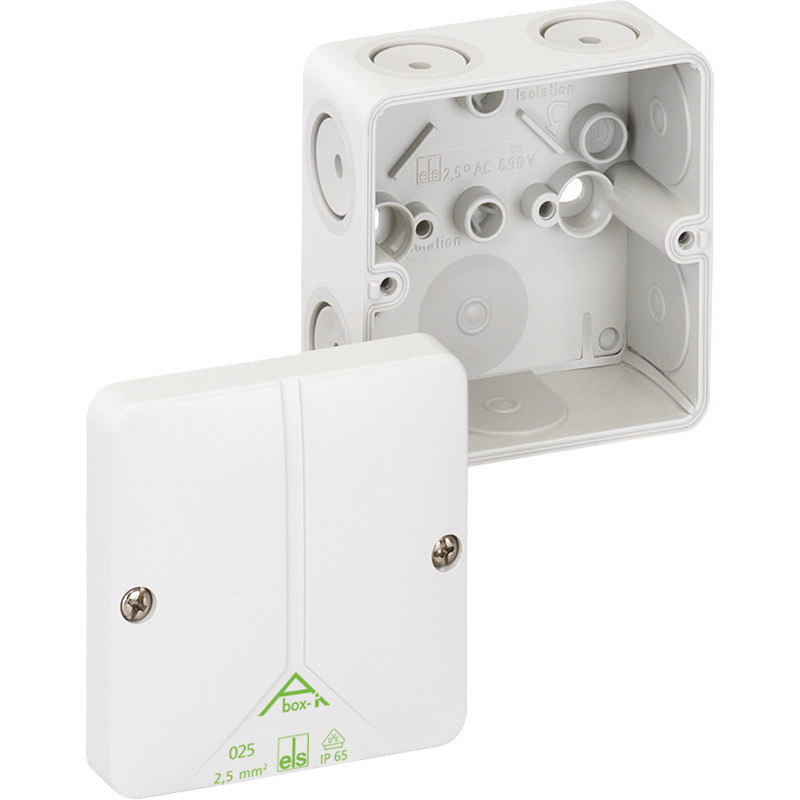

AbzweigkastenAbox-i 025-L

Abzweigkasten - Abox-i 025-L

Abzweigkasten

Abox-i 025-L

Artikelnummer 49090201

grau, ohne Klemmen

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

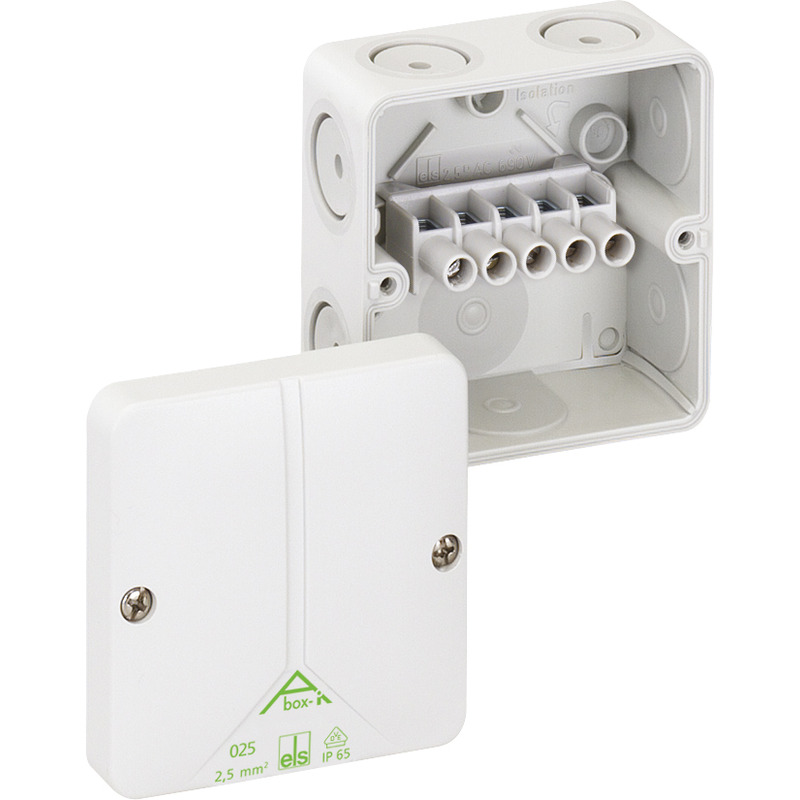

AbzweigkastenAbox-i 025-2,5²

Abzweigkasten - Abox-i 025-2,5²

Abzweigkasten

Abox-i 025-2,5²

Artikelnummer 49040201

grau, I_n=24 A, mit Schraubklemme, 5-polig - 2,5 mm² (4 x 1,5² / 4 x...

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

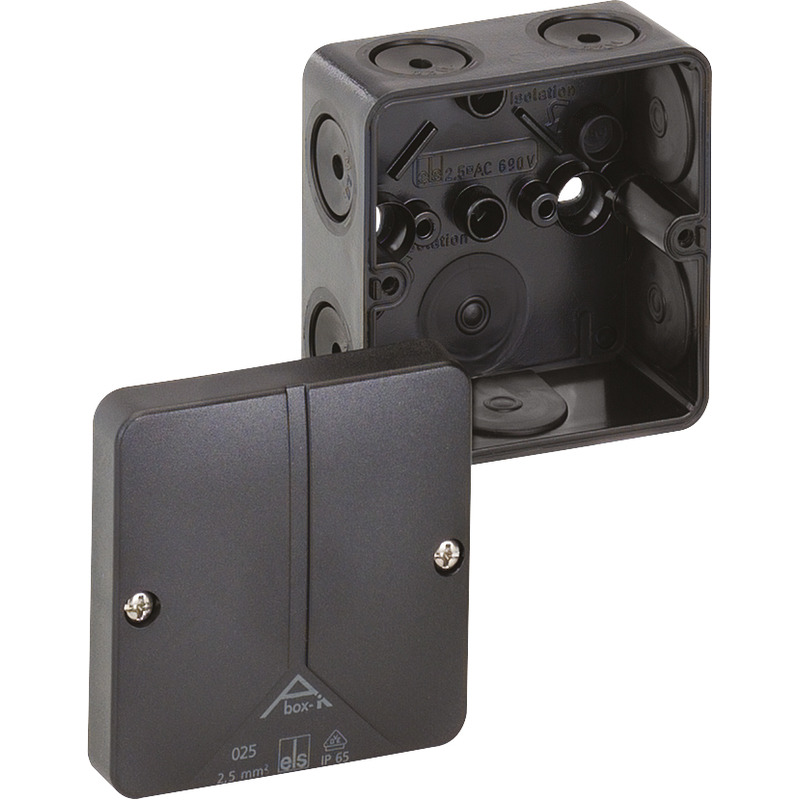

AbzweigkastenAbox-i 025-L/sw

Abzweigkasten - Abox-i 025-L/sw

Abzweigkasten

Abox-i 025-L/sw

Artikelnummer 49190201

schwarz, ohne Klemmen

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

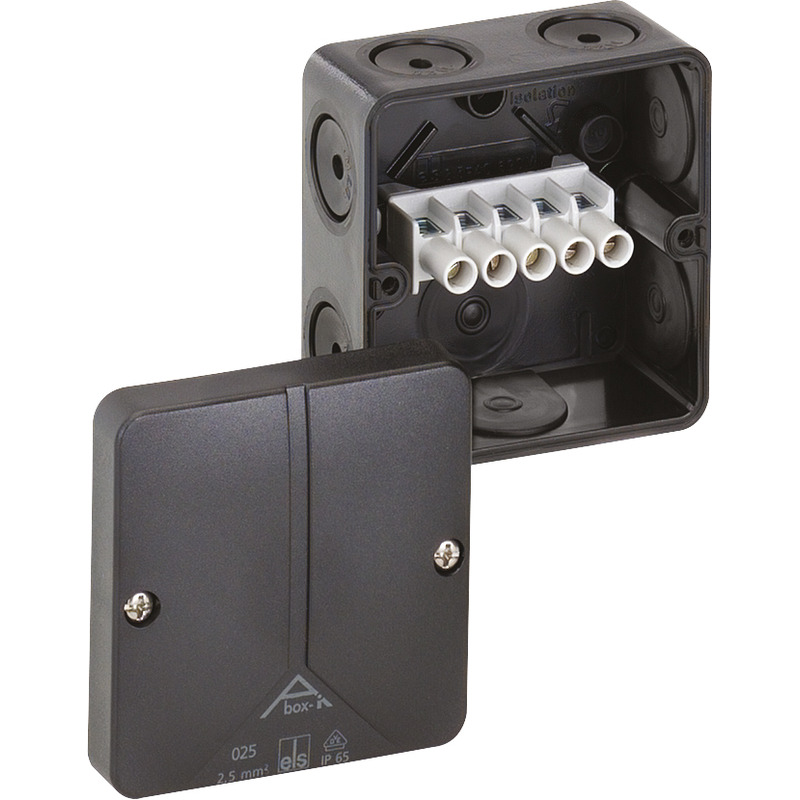

AbzweigkastenAbox-i 025-2,5²/sw
