Das Produkt ist nicht mehr lieferbar!

#49083501 | Maße: 250 x 200 x 115 mm

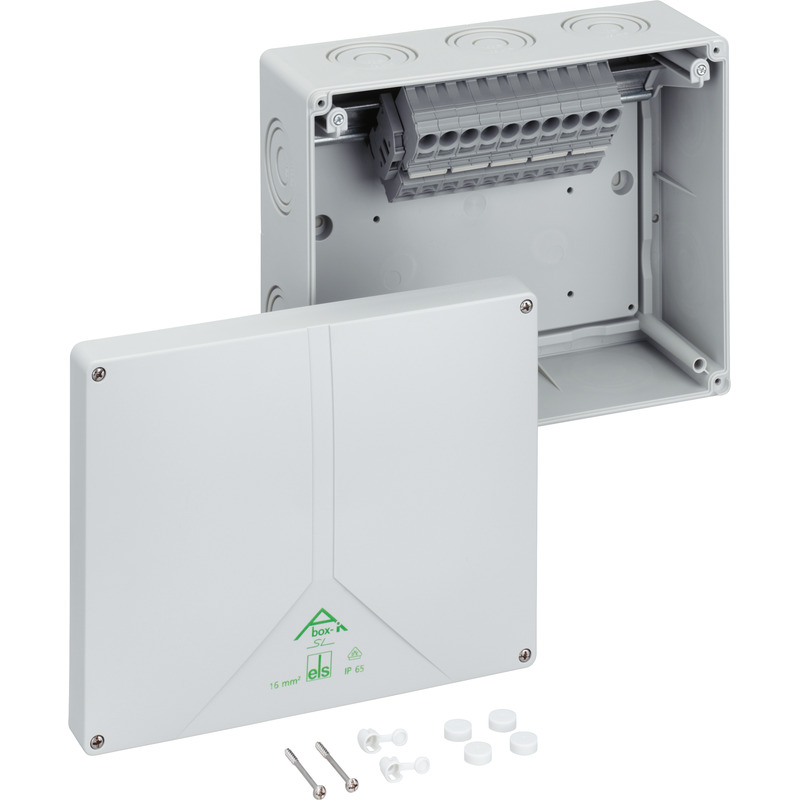

Abzweigkasten

Abox-i SL-16²

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 16 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen,...

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

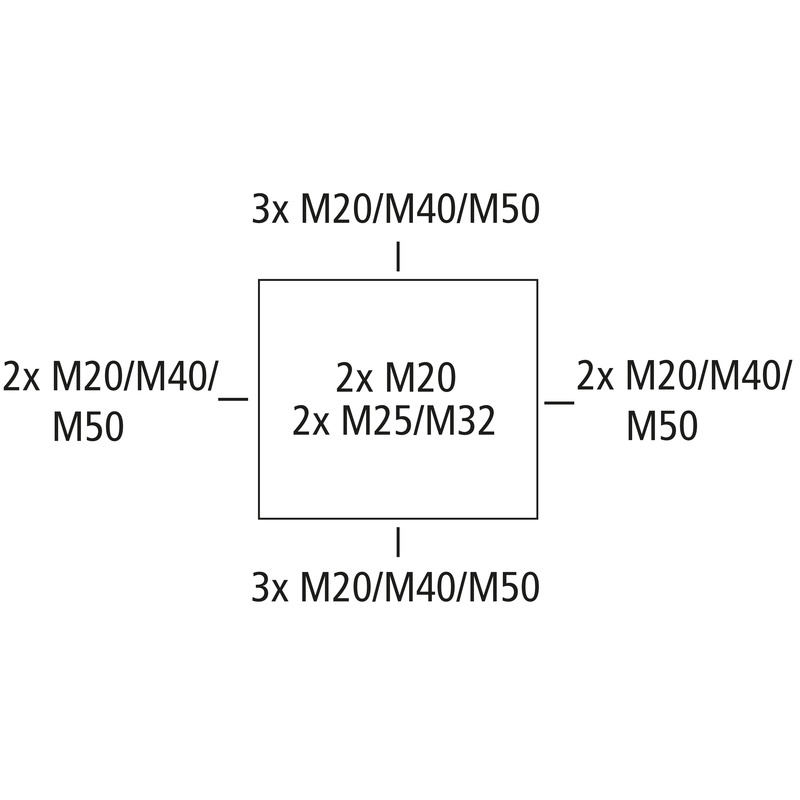

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 16 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit hochliegender schraubenloser Klemme Wago 2016-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 16 mm², bei einer Strombelastbarkeit von 76 A, klemmbare Querschnitte pro Pol:, 4 x 0,5 bis 16 mm², starr, 4 x 0,5 bis 25 mm² flexibel

Beigefügtes Zubehör:
1 Plombierset

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	16 mm²
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	250 mm
Länge	200 mm
Höhe	115 mm
Gewicht	1.25 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902930906
ETIM Klasse	EC002600
Zolltarifnummer	85369095
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Logistikdaten

Stück

EAN / GTIN	4013902930906
Breite	0.25 m
Gewicht	1.25 kg
Höhe	0.115 m
VME Faktor	1 St
Tiefe	0.2 m

Umkarton

EAN / GTIN	4013902312092
Breite	0.511 m
Gewicht	5.37 kg
Höhe	0.242 m
VME Faktor	4 St
Tiefe	0.261 m

Palette

EAN / GTIN	4013902312108
Breite	0.8 m
Gewicht	243.54 kg
Höhe	1.84 m
VME Faktor	168 St
Tiefe	1.2 m
