Das Produkt ist nicht mehr lieferbar!

Zum Nachfolgeprodukt

#49090201 | Maße: 80 x 80 x 52 mm

Abzweigkasten

Abox-i 025-L

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

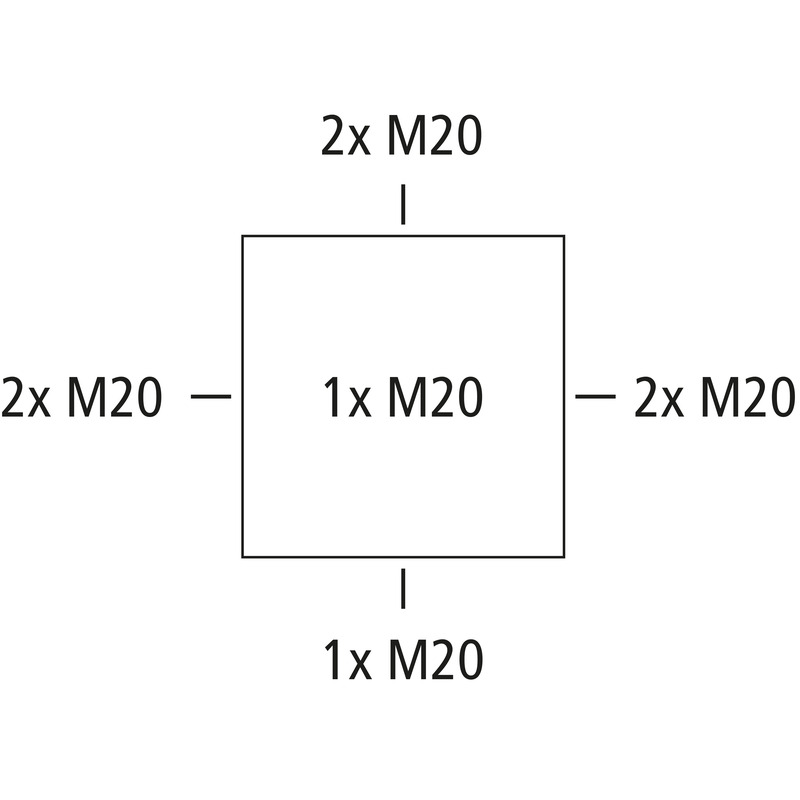

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), selbstdichtende, weiche Einführungsmembranen, M20, Dichtbereich 2 - 16 mm, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, ohne Klemmen

Highlights

Die Spelsberg Abox witterungsbeständige Abzweigdosen mit und ohne Klemmen von 1,5 bis 240 mm² sind äußerst schlag- und bruchfest. Sie sind für den Einsatz in Extrembedingungen gemacht und können auf Wunsch mit rotem Deckel zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung genutzt werden.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	2,5 mm²
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	80 mm
Länge	80 mm
Höhe	52 mm
Gewicht	0.0874 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

für Dichtbereich min	2 mm
für Dichtbereich max	16 mm
Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902557950
ETIM Klasse	EC002600
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	ASA-PC
Material Oberteil	ASA-PC
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Stück

EAN / GTIN	4013902557950
Breite	0.08 m
Gewicht	0.0874 kg
Höhe	0.052 m
VME Faktor	1 St
Tiefe	0.08 m

Umkarton

EAN / GTIN	4013902312115
Breite	0.383 m
Gewicht	5.559 kg
Höhe	0.281 m
VME Faktor	60 St
Tiefe	0.258 m

Palette

EAN / GTIN	4013902312122
Breite	0.8 m
Gewicht	318.186 kg
Höhe	1.82 m
VME Faktor	3240 St
Tiefe	1.2 m

Downloads

Datenblatt Download

Datenblatt Download (49090201.pdf)

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Maßblatt

Maßzeichnung pdf (362 KB)

Maßzeichnung dxf (2 MB)

Maßzeichnung dwg (477 KB)

Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)

VDE Zertifikat (DIN EN 60670) DE/EN pdf (329 KB)

CE Erklärung DE/EN/FR pdf (312 KB)

DNV Zertifikat EN pdf (198 KB)

DLG Zulassung DE pdf (2 MB)

DLG Zulassung EN pdf (2 MB)

CE Erklärung DE/EN/PL pdf (316 KB)

Planungsdaten

Ausschreibungstexte

3D-BIM-Daten herunterladen

Hier gehts zur Support seite
