#49091601 | Maße: 180 x 180 x 91 mm

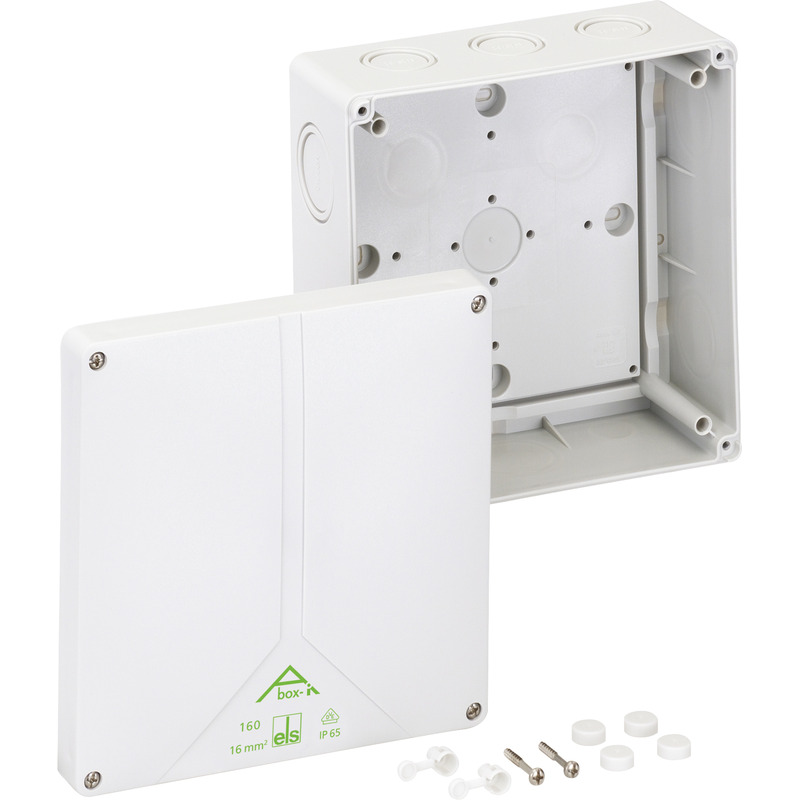

Abzweigkasten

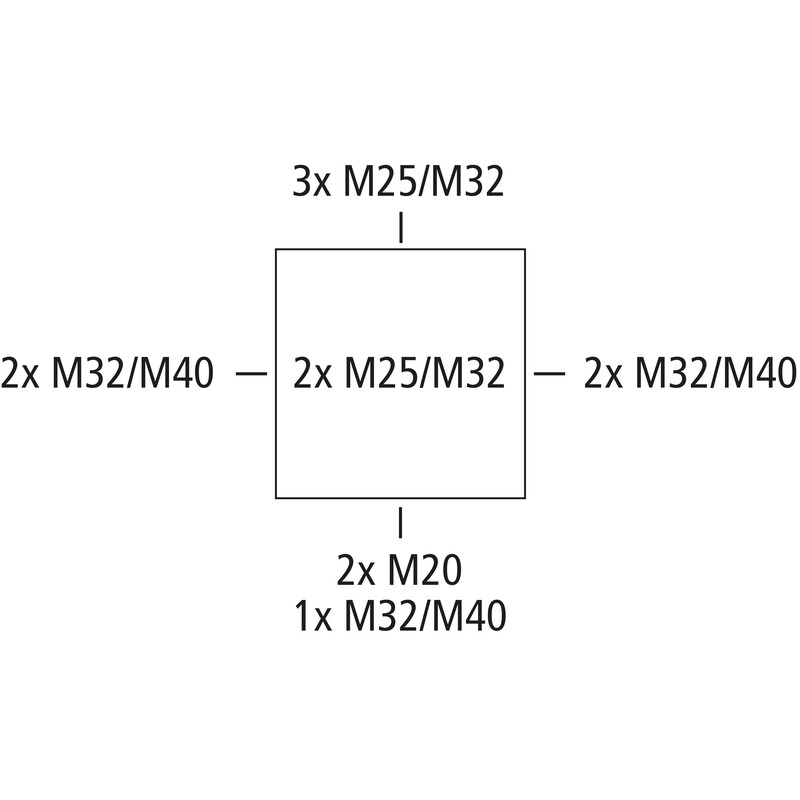

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich
grau, ohne Klemmen
Beigefügtes Zubehör:
1 Plombierset
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 16 mm² |
| Schutzklasse | II |
| Schutzart | IP65 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 180 mm |
|---|---|
| Länge | 180 mm |
| Höhe | 91 mm |
| Gewicht | 0.5048 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK08 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.7 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902557998 |
|---|---|
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat, glasfaserverstärkt |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Edelstahl 1.4567 (V2A) |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| Prüfzeichen | DNV (Klasse: Schiffe & Offshore-Anlagen) |
| EAN / GTIN | 4013902557998 |
|---|---|
| Breite | 0.18 m |
| Gewicht | 0.5048 kg |
| Höhe | 0.091 m |
| VME Faktor | 1 St |
| Tiefe | 0.18 m |
| EAN / GTIN | 4013902312191 |
|---|---|
| Breite | 0.471 m |
| Gewicht | 5.498 kg |
| Höhe | 0.197 m |
| VME Faktor | 10 St |
| Tiefe | 0.371 m |
| EAN / GTIN | 4013902312207 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 226.924 kg |
| Höhe | 1.73 m |
| VME Faktor | 380 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(49091601.TXT 1007 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Kabelverschraubung
KVR M20-GDB/MGM
Artikelnummer 22742101
Dichtbereich 7 - 14 mm, Gewindelänge 9 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M25-MGM
Artikelnummer 22742501
Dichtbereich 9 - 16 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M32-MGM
Artikelnummer 22743201
Dichtbereich 11 - 21 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M40-MGM
Artikelnummer 22744001
Dichtbereich 16 - 28 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Doppelmembranstutzen
DMS M20/w
Artikelnummer 26012001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25/w
Artikelnummer 26012501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M20
Artikelnummer 26042001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25
Artikelnummer 26042501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M32
Artikelnummer 26043201
Dichtbereich 13 - 21 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M40
Artikelnummer 26044001
Dichtbereich 17 - 28 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Kombiset
KS M20
Artikelnummer 19202001
Gewindelänge 17 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...

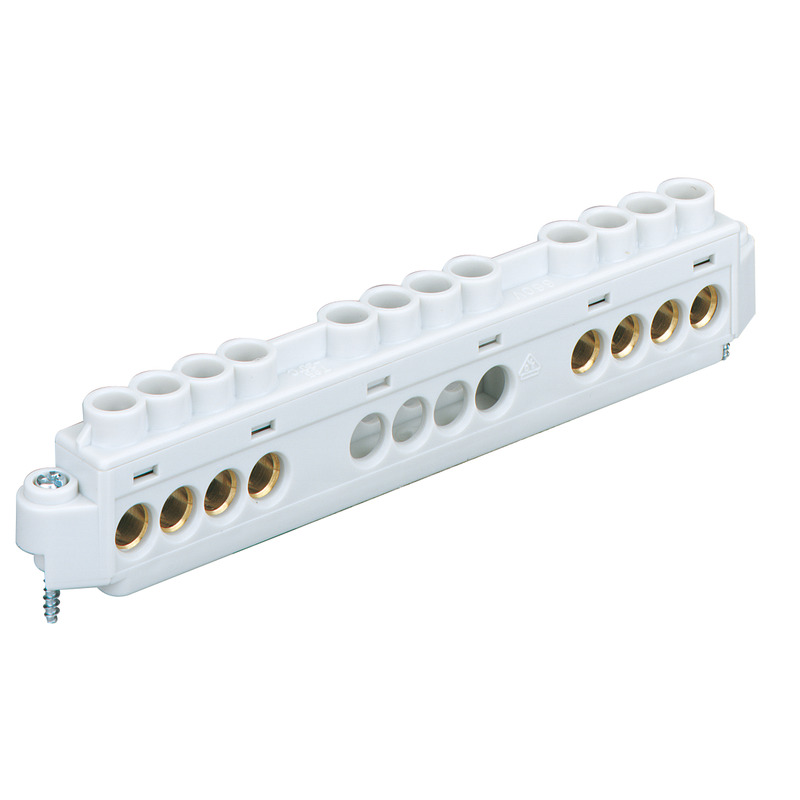

Klemmstein
Abox 160 KLS-16²
Artikelnummer 84001601
5-polig - 16 mm²
Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V
Normschiene
NS35-144/2
Artikelnummer 89401601
für Abox/Abox-i 160 und Abox/Abox-i 250, Länge 144 mm
Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

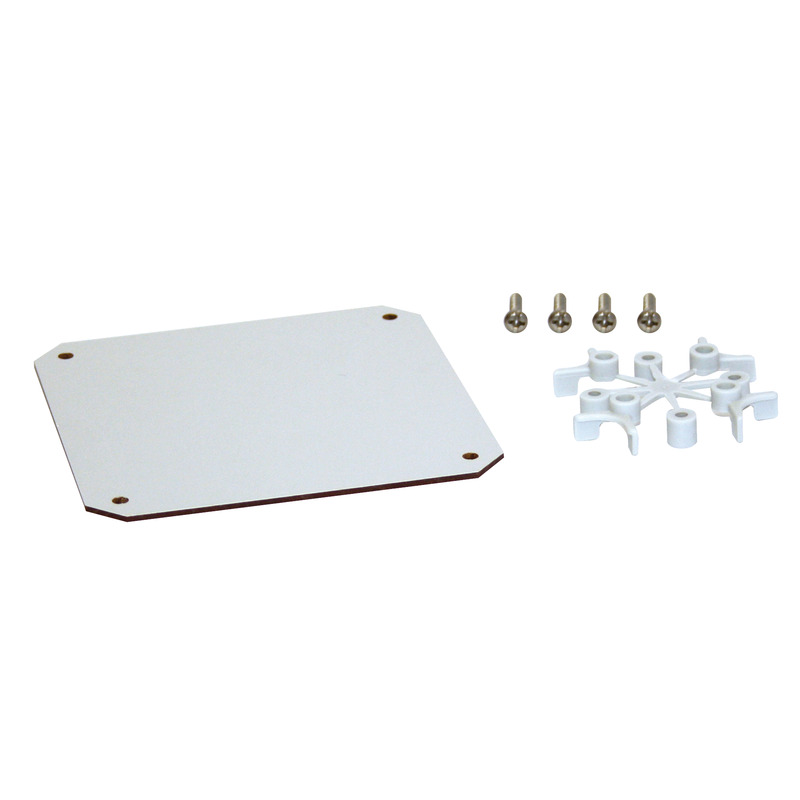

Montageplatte
Abox 160 MPI
Artikelnummer 89501601
für Abox / Abox-i 160
Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben

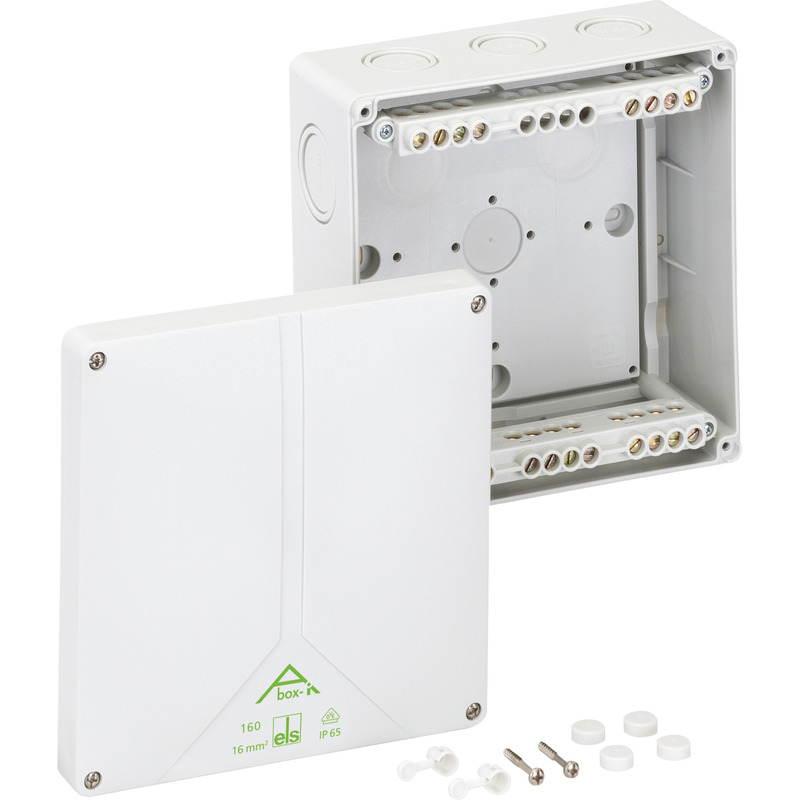

Abzweigkasten
Abox-i 160-16²
Artikelnummer 49041601
grau, mit hochliegenden Schraubklemmen, 5-polig - 16 mm² (4 x 6² / 4 x...
Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN...

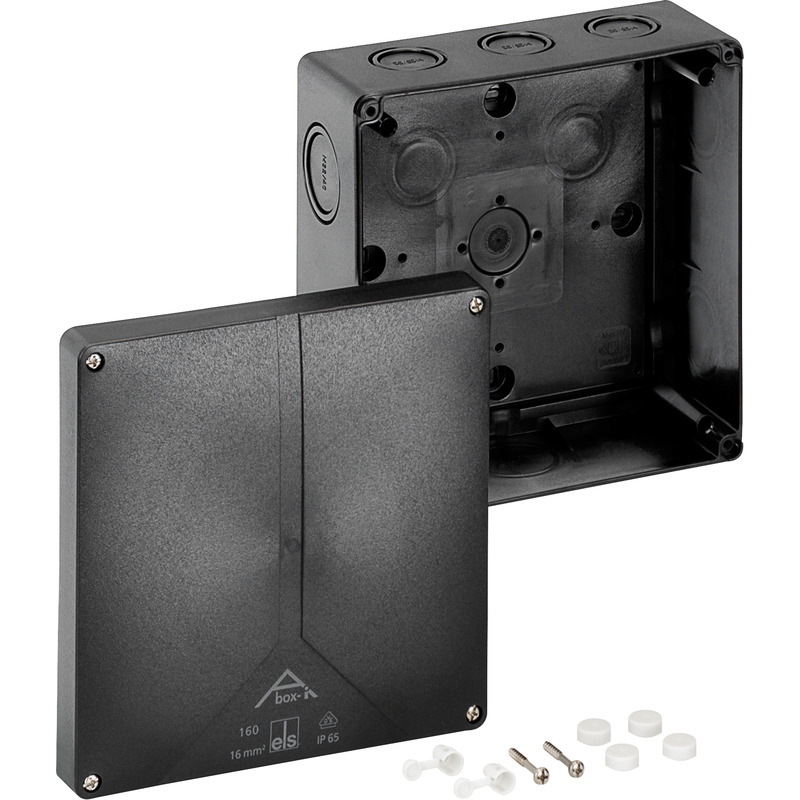

Abzweigkasten
Abox-i 160-L/sw
Artikelnummer 49191601
schwarz, ohne Klemmen
Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN...

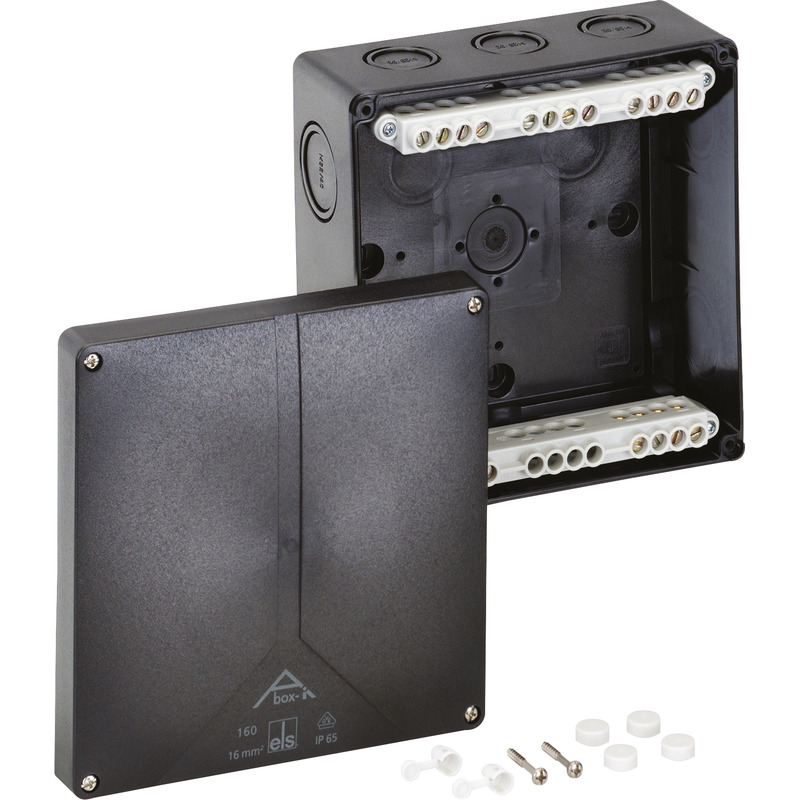

Abzweigkasten
Abox-i 160-16²/sw
Artikelnummer 49141601
schwarz, mit hochliegenden Schraubklemmen, 5-polig - 16 mm² (4 x 6² /...
Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 16 mm², Ui=690 V AC, zertifiziert durch VDE (DIN...
