#49092501 | Maße: 250 x 200 x 115 mm
Abzweigkasten

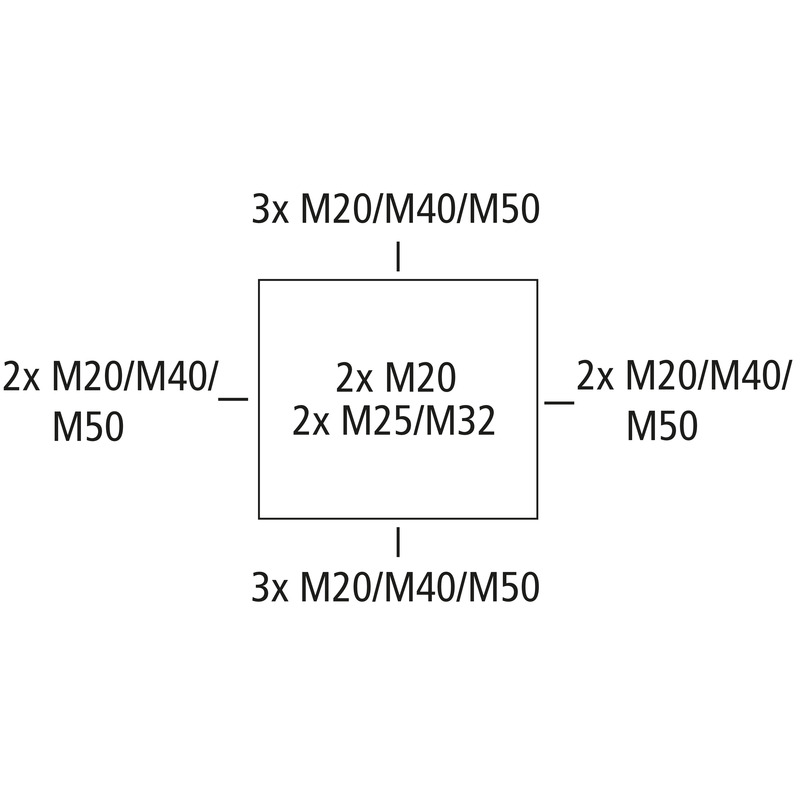

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 25 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich
grau, ohne Klemmen
Beigefügtes Zubehör:
1 Plombierset
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 25 mm² |
| Schutzklasse | II |
| Schutzart | IP65 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 250 mm |
|---|---|
| Länge | 200 mm |
| Höhe | 115 mm |
| Gewicht | 0.89 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK08 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.7 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902948932 |
|---|---|
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat, glasfaserverstärkt |
| Material Dichtung | Polyurethan |
| Material Deckelschraube | Edelstahl 1.4567 (V2A) |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| Prüfzeichen | DNV (Klasse: Schiffe & Offshore-Anlagen) |
| EAN / GTIN | 4013902948932 |
|---|---|
| Breite | 0.25 m |
| Gewicht | 0.89 kg |
| Höhe | 0.115 m |
| VME Faktor | 1 St |
| Tiefe | 0.2 m |
| EAN / GTIN | 4013902312214 |
|---|---|
| Breite | 0.511 m |
| Gewicht | 3.93 kg |
| Höhe | 0.242 m |
| VME Faktor | 4 St |
| Tiefe | 0.261 m |
| EAN / GTIN | 4013902312221 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 183.06 kg |
| Höhe | 1.84 m |
| VME Faktor | 168 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(49092501.TXT 1012 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Kombiset
KS M20
Artikelnummer 19202001
Gewindelänge 17 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...
Kabelverschraubung
KVR M20-MGM
Artikelnummer 22742001
Dichtbereich 6 - 12 mm, Gewindelänge 9 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M20-GDB/MGM
Artikelnummer 22742101
Dichtbereich 7 - 14 mm, Gewindelänge 9 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M25-MGM
Artikelnummer 22742501
Dichtbereich 9 - 16 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M32-MGM
Artikelnummer 22743201
Dichtbereich 11 - 21 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M40-MGM
Artikelnummer 22744001
Dichtbereich 16 - 28 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M50-MGM
Artikelnummer 22745001
Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Doppelmembranstutzen
DMS M20/w
Artikelnummer 26012001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25/w
Artikelnummer 26012501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M20
Artikelnummer 26042001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25
Artikelnummer 26042501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M32
Artikelnummer 26043201
Dichtbereich 13 - 21 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M32/4
Artikelnummer 26043301
Dichtbereich 3,5 - 6 mm pro Einführung
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, max. vier Leitungseinführungen...
Doppelmembranstutzen
DMS M40
Artikelnummer 26044001
Dichtbereich 17 - 28 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Belüftungsstutzen
BST M20/sw
Artikelnummer 26202001
schwarz
Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
Belüftungsstutzen
BST M20
Artikelnummer 26242001
grau
Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
Klemmstein
Abox 250/350 KLS-25²/35²
Artikelnummer 84003501
5-polig - 35 mm²
Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V
Normschiene
NS35-144/2
Artikelnummer 89401601
für Abox/Abox-i 160 und Abox/Abox-i 250, Länge 144 mm
Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

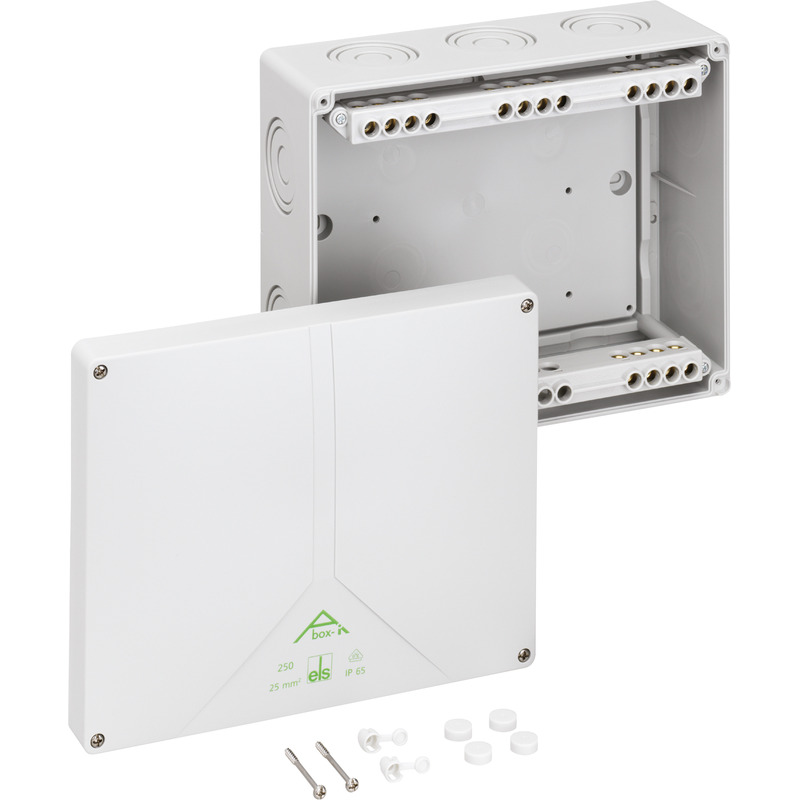

Abzweigkasten
