Das Produkt ist nicht mehr lieferbar!

#49141001 | Maße: 140 x 140 x 79 mm

Abzweigkasten

Abox-i 100-10²/sw

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 10 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

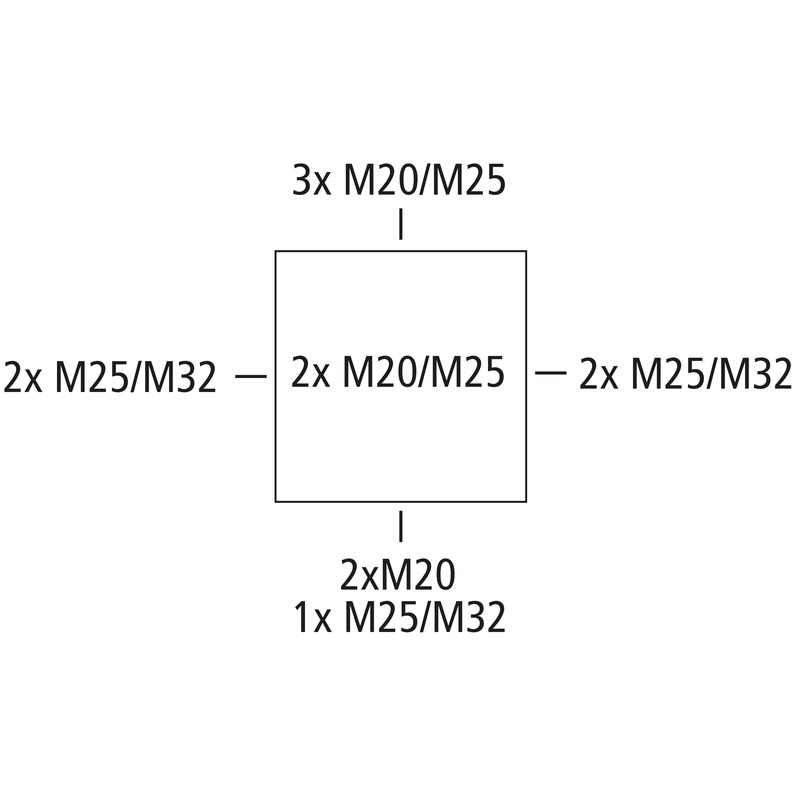

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 10 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

schwarz, mit hochliegender Schraubklemme, 5-polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 14 - 21 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	10 mm²
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	schwarz

Maße und Gewicht

Breite	140 mm
Länge	140 mm
Höhe	79 mm
Gewicht	0.4119 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902930975
ETIM Klasse	EC002600
Zolltarifnummer	85369095
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Stück

EAN / GTIN	4013902930975
Breite	0.14 m
Gewicht	0.4119 kg
Höhe	0.079 m
VME Faktor	1 St
Tiefe	0.14 m

Umkarton

EAN / GTIN	4013902312313
Breite	0.381 m
Gewicht	8.638 kg
Höhe	0.332 m
VME Faktor	20 St
Tiefe	0.291 m

Palette

EAN / GTIN	4013902312320
Breite	0.8 m
Gewicht	320.33 kg
Höhe	1.87 m
VME Faktor	700 St
Tiefe	1.2 m

Downloads

Planungsdaten

Ausschreibungstexte

3D-BIM-Daten herunterladen

Hier gehts zur Support seite

Zubehör

KabelverschraubungKVR M20-MGM/sw

Kabelverschraubung

KVR M20-MGM/sw

Artikelnummer 22702001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

KabelverschraubungKVR M25-MGM/sw

Kabelverschraubung

KVR M25-MGM/sw

Artikelnummer 22702501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

KabelverschraubungKVR M32-MGM/sw

Kabelverschraubung

KVR M32-MGM/sw

Artikelnummer 22703201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

DoppelmembranstutzenDMS M20/sw

Doppelmembranstutzen

DMS M20/sw

Artikelnummer 26002001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25/sw

Doppelmembranstutzen

DMS M25/sw

Artikelnummer 26002501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M32/sw

Doppelmembranstutzen

DMS M32/sw

Artikelnummer 26003201

Dichtbereich 13 - 21 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

KombisetKS M32

Kombiset

KS M32

Artikelnummer 19203201

Gewindelänge 20 mm

Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...

KombistutzenKST M25-17

Kombistutzen

KST M25-17

Artikelnummer 19302501

Länge 17 mm, zur vertikalen Verbindung von AK/AKi 03 - 12...

Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm

KombistutzenKST M25-33

Kombistutzen

KST M25-33

Artikelnummer 19302601

Länge 33 mm, zur vertikalen Verbindung von AK 14 - 56, AK/AKi 24...

Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm

KombistutzenKST M32

Kombistutzen

KST M32

Artikelnummer 19303201

Länge 25 mm, zur vertikalen und horizontalen Verbindung von AK/AKi 24...

Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm

NormschieneNS 35-106

Normschiene

NS 35-106

Artikelnummer 19810601

für TK 1309, TK 1313 und Abox/Abox-i 100, Länge 106 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben

BelüftungsstutzenBST M20/sw

Belüftungsstutzen

BST M20/sw

Artikelnummer 26202001

schwarz

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

BelüftungsstutzenBST M20

Belüftungsstutzen

BST M20

Artikelnummer 26242001

grau

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

KlemmsteinAbox 100 KLS-10²

Klemmstein

Abox 100 KLS-10²

Artikelnummer 84001001

5-polig - 10 mm²

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V

PlombiersetAbox PST

Plombierset

Abox PST

Artikelnummer 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...

Plombierset

MontageplatteAbox 100 MPI

Montageplatte

Abox 100 MPI

Artikelnummer 89501001

für Abox / Abox-i 100

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben
