#49190401 | Maße: 93 x 93 x 55 mm
Abzweigkasten

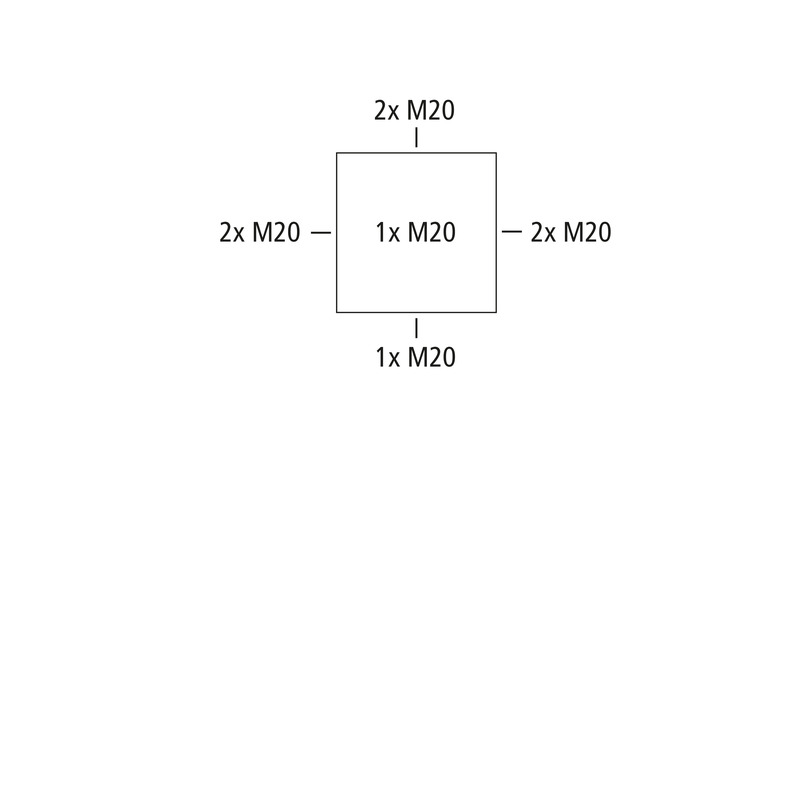

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), selbstdichtende, weiche Einführungsmembranen, M20, Dichtbereich 2 - 16 mm, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich
schwarz, ohne Klemmen
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 4 mm² |
| Schutzklasse | II |
| Schutzart | IP65 |
| UL Type Rating | k.A. |
| Farbe Unterteil | schwarz |
|---|---|
| Farbe Oberteil | schwarz |
| Breite | 93 mm |
|---|---|
| Länge | 93 mm |
| Höhe | 55 mm |
| Gewicht | 0.112 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
| für Dichtbereich min | 2 mm |
|---|---|
| für Dichtbereich max | 16 mm |
| Befestigungsart | Wand-/Deckenmontage |
| Schlagfestigkeit | IK08 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.7 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
| EAN | 4013902930944 |
|---|---|
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | ASA-PC |
|---|---|
| Material Oberteil | ASA-PC |
| Material Dichtung | Thermoplastisches Elastomer |
| Material Deckelschraube | Edelstahl 1.4567 (V2A) |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| Prüfzeichen | DNV (Klasse: Schiffe & Offshore-Anlagen) |
| EAN / GTIN | 4013902930944 |
|---|---|
| Breite | 0.093 m |
| Gewicht | 0.112 kg |
| Höhe | 0.055 m |
| VME Faktor | 1 St |
| Tiefe | 0.093 m |
| EAN / GTIN | 4013902312399 |
|---|---|
| Breite | 0.403 m |
| Gewicht | 7.12 kg |
| Höhe | 0.296 m |
| VME Faktor | 60 St |
| Tiefe | 0.298 m |
| EAN / GTIN | 4013902312405 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 317.04 kg |
| Höhe | 1.91 m |
| VME Faktor | 2520 St |
| Tiefe | 1.2 m |
