Das Produkt ist nicht mehr lieferbar!

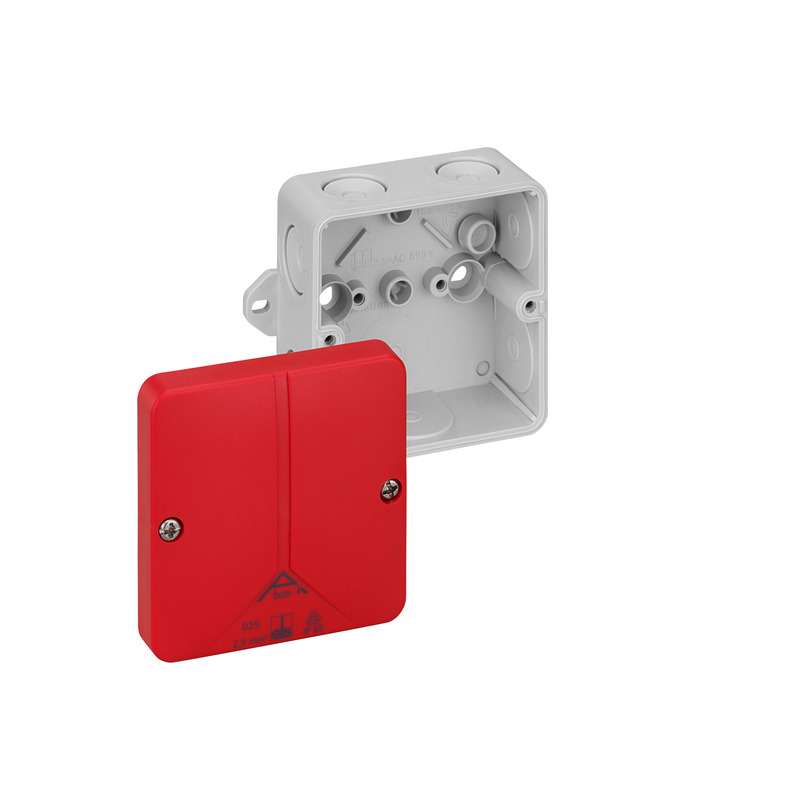

Abox-i 025 SB AB-L

Abox-i 025 SB AB-L

#49470201 | Maße: 80 x 80 x 52 mm

Abzweigkasten

Abox-i 025 SB AB-L

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

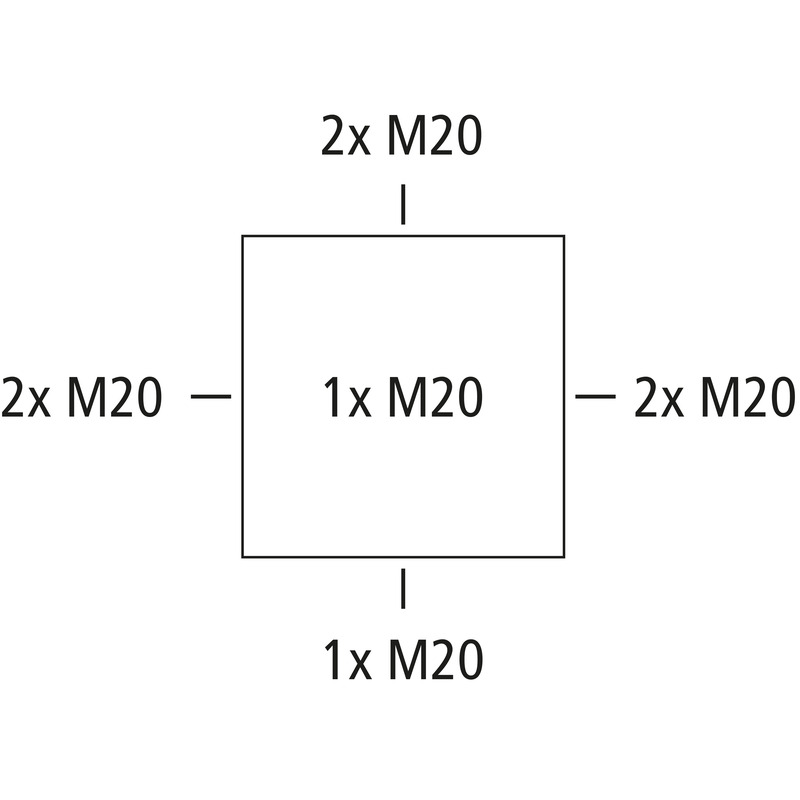

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), selbstdichtende, weiche Einführungsmembranen, M20, Dichtbereich 2 - 16 mm, (1 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	2,5 mm²
Schutzklasse	II
Schutzart	IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	rot

Maße und Gewicht

Breite	80 mm
Länge	80 mm
Höhe	52 mm
Gewicht	0.08 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

für Dichtbereich min	2 mm
für Dichtbereich max	16 mm
Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

ETIM Klasse	EC002600
Zolltarifnummer	85389099

Werkstoff

Material Unterteil	ASA-PC
Material Oberteil	ASA-PC
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Downloads

Datenblatt Download

Datenblatt Download (49470201.pdf)

Montageanleitung

Montageanleitung DE/EN/FR/ES pdf (1 MB)

Zertifikat

DNV Zertifikat EN pdf (198 KB)

Planungsdaten

Ausschreibungstexte

3D-BIM-Daten herunterladen

Hier gehts zur Support seite

Zubehör

KlemmenhalterAbox 025/040 KLH-SL 0,2/4²

Klemmenhalter - Abox 025/040 KLH-SL 0,2/4²

Klemmenhalter

Abox 025/040 KLH-SL 0,2/4²

Artikelnummer 84000201

passend für alle Abzweigkästen Abox / Abox-i 025/040 und Abox m /...

Klemmenhalter für WAGO-Installationsklemmen der Serie 221-41X

Ähnliche Produkte

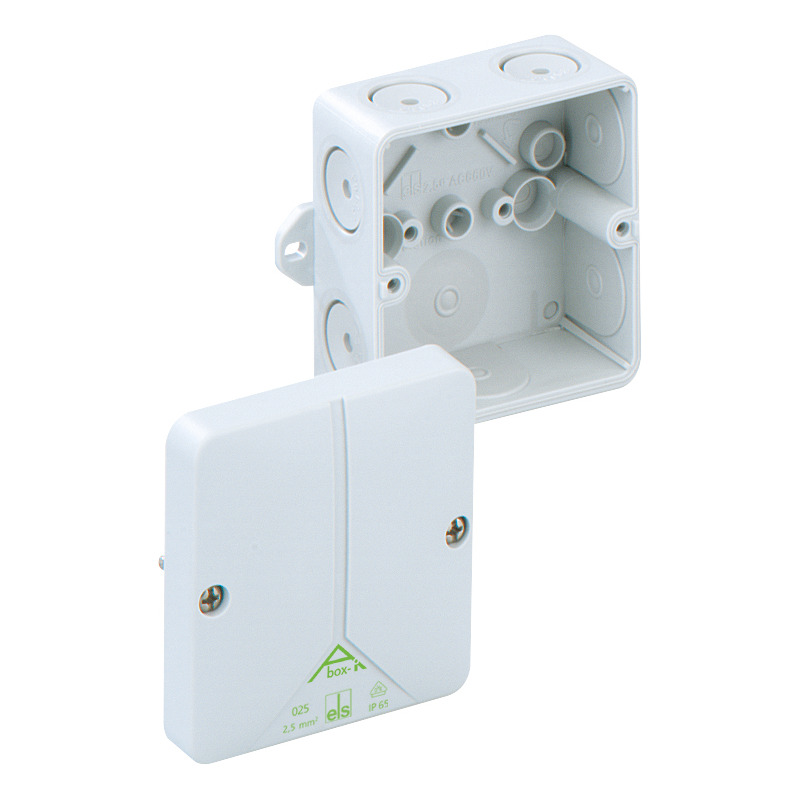

AbzweigkastenAbox-i 025 AB-L

Abzweigkasten - Abox-i 025 AB-L

Abzweigkasten

Abox-i 025 AB-L

Artikelnummer 49490201

grau, ohne Klemmen

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

AbzweigkastenAbox-i 025 AB-2,5²

Abzweigkasten - Abox-i 025 AB-2,5²

Abzweigkasten

Abox-i 025 AB-2,5²

Artikelnummer 49440201

grau, I_n=24 A, mit Schraubklemme, 5-polig - 2,5 mm² (4 x 1,5² / 4 x...

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

AbzweigkastenAbox-i 025 AB-L/sw

Abzweigkasten - Abox-i 025 AB-L/sw

Abzweigkasten

Abox-i 025 AB-L/sw

Artikelnummer 49190301

schwarz, ohne Klemmen

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

Support & Experten

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Händler finden

Händler finden

Händler finden

Händler finden

Zuletzt angesehene Produkte

AbzweigkastenAbox SLK-2,5²

Abzweigkasten - Abox SLK-2,5²

Abzweigkasten

Abox SLK-2,5²

Artikelnummer 80247001

grau, I_n=24 A, mit 3 bodenfixierten, schraubenlosen 3-Leiter-Klemmen...

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², U_i=450 V AC, zertifiziert durch VDE (DIN...

AbzweigkastenAbox 060 AB-6²

Abzweigkasten - Abox 060 AB-6²

Abzweigkasten

Abox 060 AB-6²

Artikelnummer 80642101

grau, U_i=690 V AC, I_n=41 A, grau, U_i=690 V AC, I_n=41 A, mit...

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 6 mm², zertifiziert durch VDE (DIN EN 60670-1/-22...

LeergehäuseAK-F 14 L-g

Leergehäuse - AK-F 14 L-g

Leergehäuse

AK-F 14 L-g

Artikelnummer 73351001

Kasten: Kunststoff, grau, Deckel: Polycarbonat, grau, oben und unten...

Leergehäuse, mit Schutzart IP65, Kunststoff, zertifiziert durch DLG (Ammoniakbeständigkeit), U_i...

AbzweigkastenAbox-i 025 SB-L

Abzweigkasten - Abox-i 025 SB-L

Abzweigkasten

Abox-i 025 SB-L

Artikelnummer 49070201

grau, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von...

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

AbzweigkastenAbox-i m 025 AB-L/w

Abzweigkasten - Abox-i m 025 AB-L/w

Abzweigkasten

Abox-i m 025 AB-L/w

Artikelnummer 48990301

weiß, ohne Klemmen

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

AbzweigkastenAbox-i m 025 SB-L

Abzweigkasten - Abox-i m 025 SB-L

Abzweigkasten

Abox-i m 025 SB-L

Artikelnummer 49670201

grau, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von...

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN...

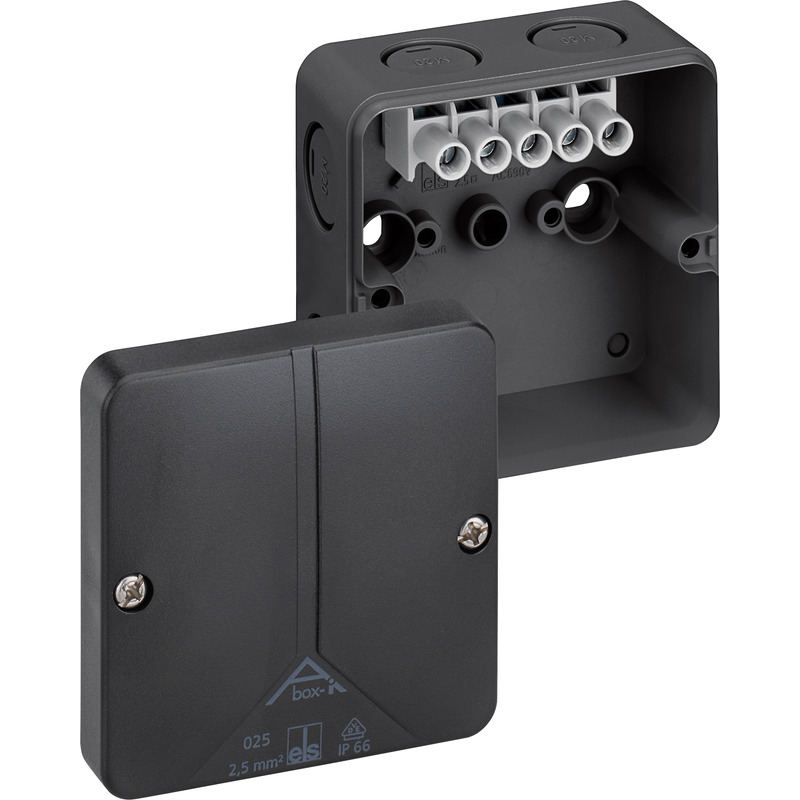

AbzweigkastenAbox-i m 025-2,5²/sw
