Das Produkt ist nicht mehr lieferbar!

#49840201 | Maße: 82 x 82 x 52 mm

Abzweigkasten

Abox-i m 025-2,5²/sw

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

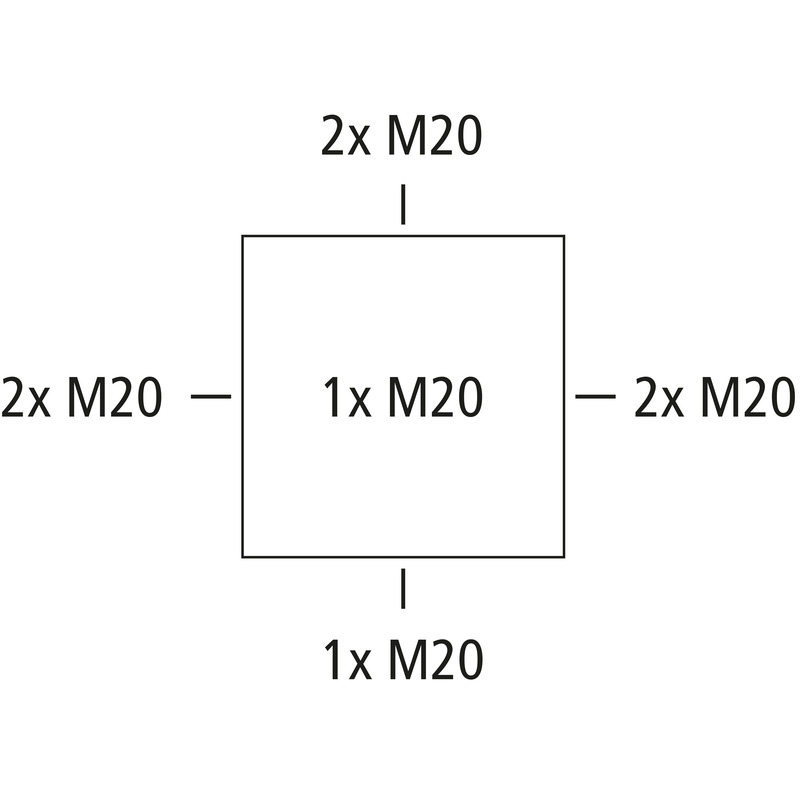

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

schwarz, I_n=24 A, mit Schraubklemme, 5-polig - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M20 Dichtbereich 7 - 12 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	2,5 mm²
Schutzklasse	II
Schutzart	IP66
UL Type Rating	k.A.

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	schwarz

Maße und Gewicht

Breite	82 mm
Länge	82 mm
Höhe	52 mm
Gewicht	0.136 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V2
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

ETIM Klasse	EC002600
Zolltarifnummer	85369095

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Downloads

Planungsdaten

Ausschreibungstexte

3D-BIM-Daten herunterladen

Hier gehts zur Support seite

Zubehör

GegenmutterGMU PA M20

Gegenmutter

GMU PA M20

Artikelnummer 20842001

Gewinde M20x1,5

Gegenmutter für metrische Würgenippel und Kabelverschraubungen, Polyamid

KabelverschraubungKVR M20-MGM

Kabelverschraubung

KVR M20-MGM

Artikelnummer 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB/MGM

Kabelverschraubung

KVR M20-GDB/MGM

Artikelnummer 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20

Kabelverschraubung

KVR M20

Artikelnummer 24742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, ohne Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB

Kabelverschraubung

KVR M20-GDB

Artikelnummer 24742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, ohne Gegenmutter, grau
(*...

DoppelmembranstutzenDMS M20/w

Doppelmembranstutzen

DMS M20/w

Artikelnummer 26012001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M20

Doppelmembranstutzen

DMS M20

Artikelnummer 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

KlemmsteinAbox 025/040 KLS-2,5²/4²

Klemmstein

Abox 025/040 KLS-2,5²/4²

Artikelnummer 84000401

5-polig - 2,5/4 mm²

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V

PlombiersetAbox PST

Plombierset

Abox PST

Artikelnummer 89001001

für Abzweigkästen Abox/Abox-i 025 bis 100, (ab Abox/Abox-i 160...

Plombierset

KlemmenhalterAbox 025/040 KLH-SL 0,2/4²

Klemmenhalter

Abox 025/040 KLH-SL 0,2/4²

Artikelnummer 84000201

passend für alle Abzweigkästen Abox / Abox-i 025/040 und Abox m /...

Klemmenhalter für WAGO-Installationsklemmen der Serie 221-41X
