#50490401 | Maße: 94 x 94 x 57 mm
Abzweigkasten

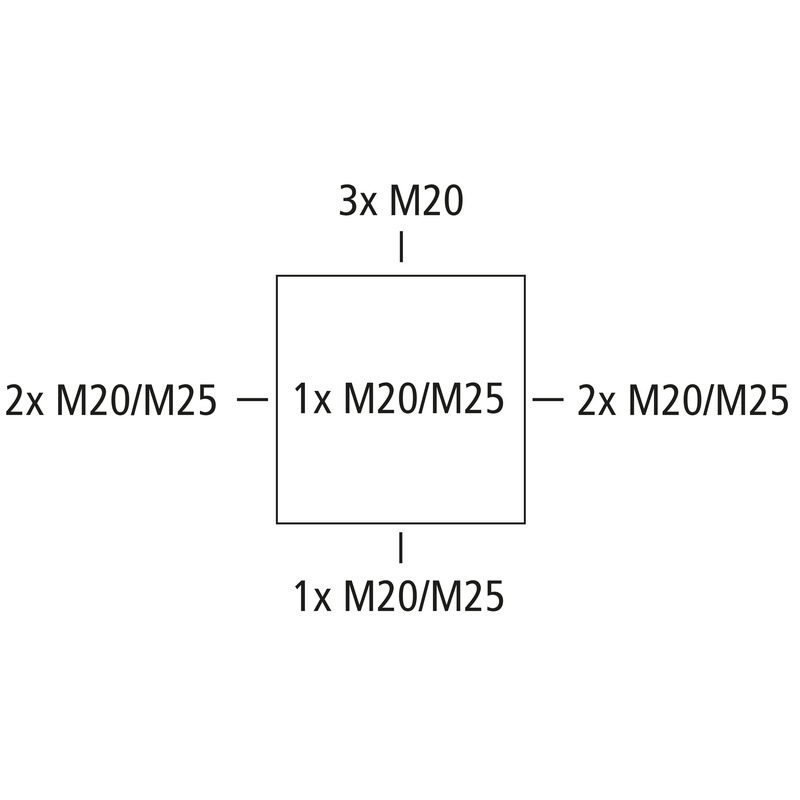

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich
weiß, ohne Klemmen
Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 16 mm
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 4 mm² |
| Schutzklasse | II |
| Schutzart | IP66 |
| UL Type Rating | k.A. |
| Farbe Unterteil | weiß |
|---|---|
| Farbe Oberteil | weiß |
| Breite | 94 mm |
|---|---|
| Länge | 94 mm |
| Höhe | 57 mm |
| Gewicht | 0.1368 kg |
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V2 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK08 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1.7 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -35 °C |
| Umgebungstemperatur max. | 80 °C |
| Umgebungstemperatur 24h | 60 °C |
| Installationsort | geschützter Außenbereich |
| ETIM Klasse | EC002600 |
|---|---|
| Zolltarifnummer | 85389099 |
| Material Unterteil | Polycarbonat |
|---|---|
| Material Oberteil | Polycarbonat, glasfaserverstärkt |
| Material Dichtung | Thermoplastisches Elastomer |
| Material Deckelschraube | Edelstahl 1.4567 (V2A) |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Prüfzeichen | DLG (Ammoniakbeständigkeit) |
| Prüfzeichen | DNV (Klasse: Schiffe & Offshore-Anlagen) |
Ausschreibungstexte
(50490401.TXT 1.01 kB)
Anmelden, um Ausschreibungstexte herunterzuladen.
