Das Produkt ist nicht mehr lieferbar!

#80840701 | Maße: 82 x 82 x 52 mm

Abzweigkasten

Abox m 025 AB-2,5²

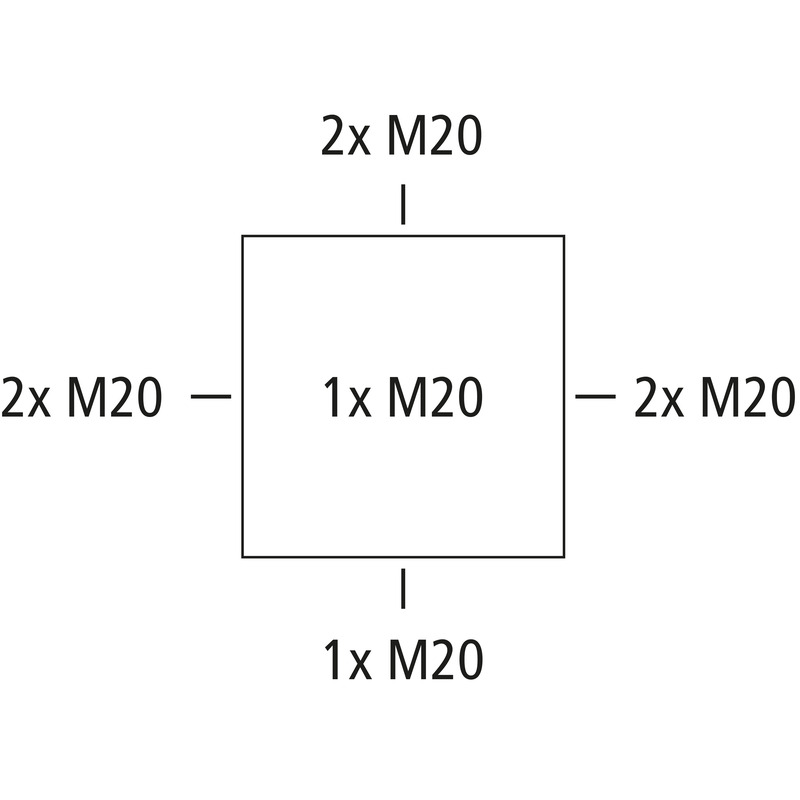

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 2,5 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20, (1 rückseitig, 7 seitlich),...

mehr lesen

Beschreibung

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 2,5 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20, (1 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, In=24 A, mit Schraubklemme, 5-polig - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M20 Dichtbereich 8 - 13,5 mm, 1 Verschlussstopfen M20

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 82 mm
Länge 82 mm
Höhe 52 mm
Gewicht 0.1158 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1 Nm
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902402694
ETIM Klasse EC002600
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Stück

EAN / GTIN 4013902402694
Breite 0.082 m
Gewicht 0.1158 kg
Höhe 0.052 m
VME Faktor 1 St
Tiefe 0.082 m

Umkarton

EAN / GTIN 4013902402779
Breite 0.383 m
Gewicht 7.287 kg
Höhe 0.281 m
VME Faktor 60 St
Tiefe 0.258 m

Palette

EAN / GTIN 4013902402885
Breite 0.8 m
Gewicht 415.498 kg
Höhe 1.82 m
VME Faktor 3240 St
Tiefe 1.2 m
