#81091001 | Maße: 140 x 140 x 79 mm
Abzweigkasten

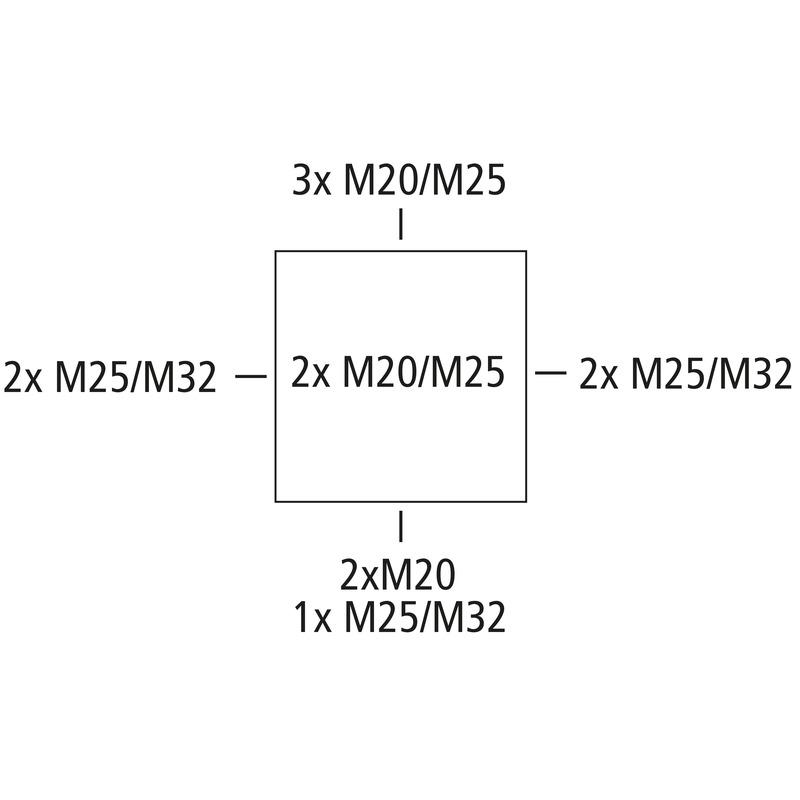

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 10 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich
grau, ohne Klemmen
Beigefügtes Zubehör:
4 Anbaustutzen IP54 M32 Dichtbereich 13 - 23 mm, 1 Verschlussstopfen M32
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 10 mm² |
| Schutzklasse | II |
| Schutzart | IP54/IP65 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 140 mm |
|---|---|
| Länge | 140 mm |
| Höhe | 79 mm |
| Gewicht | 0.2824 kg |
| UV-beständig | nein |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | Innenbereich |
| EAN | 4013902110209 |
|---|---|
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polystyrol |
|---|---|
| Material Oberteil | Polystyrol |
| Material Deckelschraube | Edelstahl 1.4567 (V2A) |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902110209 |
|---|---|
| Breite | 0.14 m |
| Gewicht | 0.2824 kg |
| Höhe | 0.079 m |
| VME Faktor | 1 St |
| Tiefe | 0.14 m |
| EAN / GTIN | 4013902307586 |
|---|---|
| Breite | 0.381 m |
| Gewicht | 6.048 kg |
| Höhe | 0.332 m |
| VME Faktor | 20 St |
| Tiefe | 0.291 m |
| EAN / GTIN | 4013902307593 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 229.68 kg |
| Höhe | 1.87 m |
| VME Faktor | 700 St |
| Tiefe | 1.2 m |
