Das Produkt ist nicht mehr lieferbar!

#81170701 | Maße: 94 x 94 x 57 mm

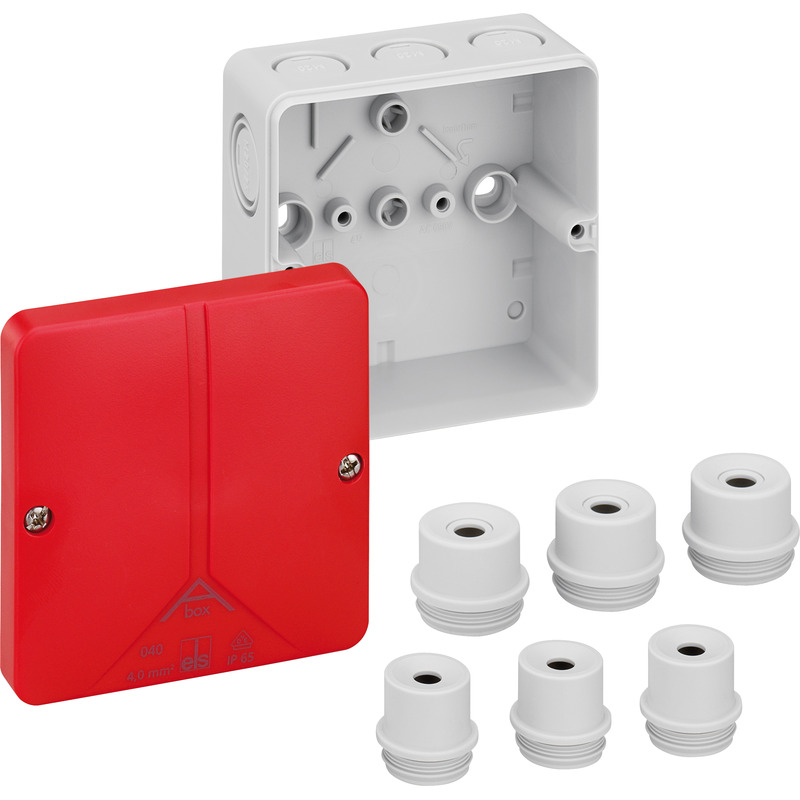

Abzweigkasten

Abox m 040 SB-L

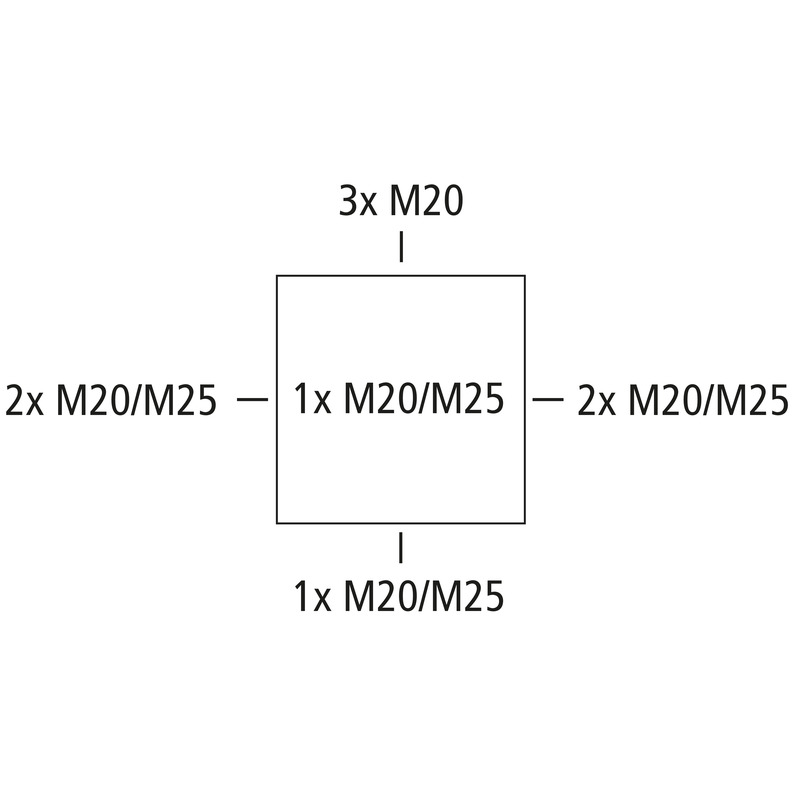

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 4 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich),...

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

grau, mit rotem Deckel, ohne Klemmen, zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung

Beigefügtes Zubehör:
3 Anbaustutzen IP54 M20 Dichtbereich 8-13,5 mm, 3 Anbaustutzen IP54 M25 Dichtbereich 9 - 18,5 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	4 mm²
Schutzklasse	II
Schutzart	IP54/IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	rot

Maße und Gewicht

Breite	94 mm
Länge	94 mm
Höhe	57 mm
Gewicht	0.125 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C
Installationsort	Innenbereich

Vertriebsdaten

EAN	4013902532360
ETIM Klasse	EC002600
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polystyrol
Material Oberteil	Polystyrol
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Stück

EAN / GTIN	4013902532360
Breite	0.094 m
Gewicht	0.125 kg
Höhe	0.057 m
VME Faktor	1 St
Tiefe	0.094 m

Umkarton

EAN / GTIN	4013902532667
Breite	0.431 m
Gewicht	7.8232 kg
Höhe	0.302 m
VME Faktor	60 St
Tiefe	0.296 m

Palette

EAN / GTIN	4013902533008
Breite	0.8 m
Gewicht	444.4528 kg
Höhe	1.86 m
VME Faktor	3240 St
Tiefe	1.2 m
