#81190701 | Maße: 94 x 94 x 57 mm
Abzweigkasten

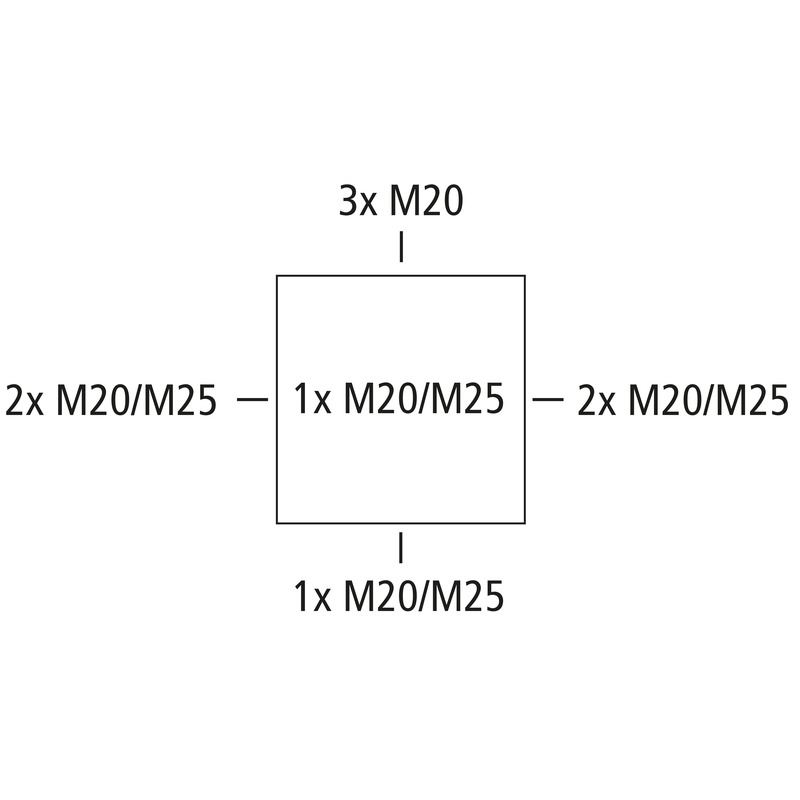

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich
grau, ohne Klemmen
Beigefügtes Zubehör:
3 Anbaustutzen IP54 M20 Dichtbereich 8-13,5 mm, 3 Anbaustutzen IP54 M25 Dichtbereich 9 - 18,5 mm
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 4 mm² |
| Schutzklasse | II |
| Schutzart | IP54/IP65 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 94 mm |
|---|---|
| Länge | 94 mm |
| Höhe | 57 mm |
| Gewicht | 0.0944 kg |
| UV-beständig | nein |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | Innenbereich |
| EAN | 4013902402410 |
|---|---|
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polystyrol |
|---|---|
| Material Oberteil | Polystyrol |
| Material Dichtung | Thermoplastisches Elastomer |
| Material Deckelschraube | Edelstahl 1.4567 (V2A) |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902402410 |
|---|---|
| Breite | 0.094 m |
| Gewicht | 0.0944 kg |
| Höhe | 0.057 m |
| VME Faktor | 1 St |
| Tiefe | 0.094 m |
| EAN / GTIN | 4013902402618 |
|---|---|
| Breite | 0.431 m |
| Gewicht | 5.979 kg |
| Höhe | 0.302 m |
| VME Faktor | 60 St |
| Tiefe | 0.296 m |
| EAN / GTIN | 4013902402700 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 344.866 kg |
| Höhe | 1.86 m |
| VME Faktor | 3240 St |
| Tiefe | 1.2 m |
