Das Produkt ist nicht mehr lieferbar!

#81240701 | Maße: 94 x 94 x 57 mm

Abzweigkasten

Abox m 040 AB-4²

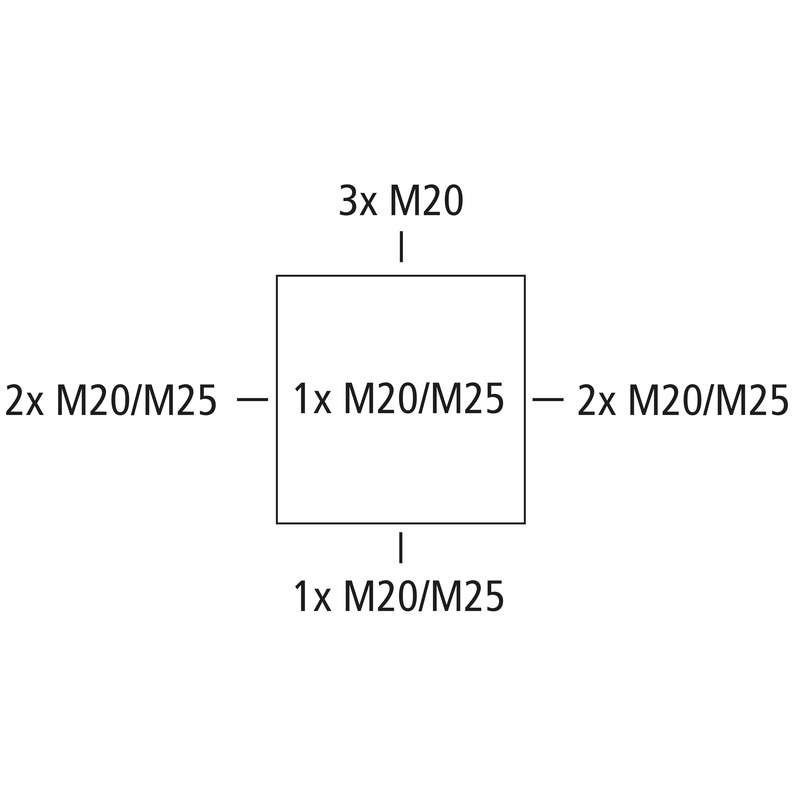

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich),...

mehr lesen

Beschreibung

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 4 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25, (1 rückseitig, 8 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

grau, mit Schraubklemme, 5-polig - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Beigefügtes Zubehör:
3 Anbaustutzen IP54 M20 Dichtbereich 8-13,5 mm, 3 Anbaustutzen IP54 M25 Dichtbereich 9 - 18,5 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
max. Leiterquerschnitt 4 mm²
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 94 mm
Länge 94 mm
Höhe 57 mm
Gewicht 0.1481 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1 Nm
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902532391
ETIM Klasse EC002600
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polystyrol
Material Oberteil Polystyrol
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Stück

EAN / GTIN 4013902532391
Breite 0.094 m
Gewicht 0.1481 kg
Höhe 0.057 m
VME Faktor 1 St
Tiefe 0.094 m

Umkarton

EAN / GTIN 4013902532780
Breite 0.431 m
Gewicht 9.2092 kg
Höhe 0.302 m
VME Faktor 60 St
Tiefe 0.296 m

Palette

EAN / GTIN 4013902533060
Breite 0.8 m
Gewicht 519.2968 kg
Höhe 1.86 m
VME Faktor 3240 St
Tiefe 1.2 m

Planungsdaten
