Das Produkt ist nicht mehr lieferbar!

Zum Nachfolgeprodukt

#83581001 | Maße: 250 x 200 x 115 mm

Abzweigkasten

Abox SL-16²

Individualisieren

Anmelden, um Preis zu sehen

Beschreibung

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 16 mm², U_i=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen für Standardinstallationen im Innenbereich

grau, mit hochliegender schraubenloser Klemme Wago 2016-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 16 mm², bei einer Strombelastbarkeit von 76 A, klemmbare Querschnitte pro Pol:, 4 x 0,5 bis 16 mm², starr, 4 x 0,5 bis 25 mm² flexibel

Beigefügtes Zubehör:
4 Anbaustutzen IP54 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen M40, 1 Plombierset

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	16 mm²
Schutzklasse	II
Schutzart	IP54/IP65
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	250 mm
Länge	200 mm
Höhe	115 mm
Gewicht	1.087 kg

Materialeigenschaften

UV-beständig	nein
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C
Installationsort	Innenbereich

Vertriebsdaten

EAN	4013902931101
ETIM Klasse	EC002600
Zolltarifnummer	85369095
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polystyrol
Material Oberteil	Polystyrol
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Stück

EAN / GTIN	4013902931101
Breite	0.25 m
Gewicht	1.087 kg
Höhe	0.115 m
VME Faktor	1 St
Tiefe	0.2 m

Umkarton

EAN / GTIN	4013902307722
Breite	0.511 m
Gewicht	4.718 kg
Höhe	0.242 m
VME Faktor	4 St
Tiefe	0.261 m

Palette

EAN / GTIN	4013902307739
Breite	0.8 m
Gewicht	216.156 kg
Höhe	1.84 m
VME Faktor	168 St
Tiefe	1.2 m

Downloads

Planungsdaten

Ausschreibungstexte

Zubehör

WürgestopfenWST M20

Würgestopfen

WST M20

Artikelnummer 20342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm

Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau

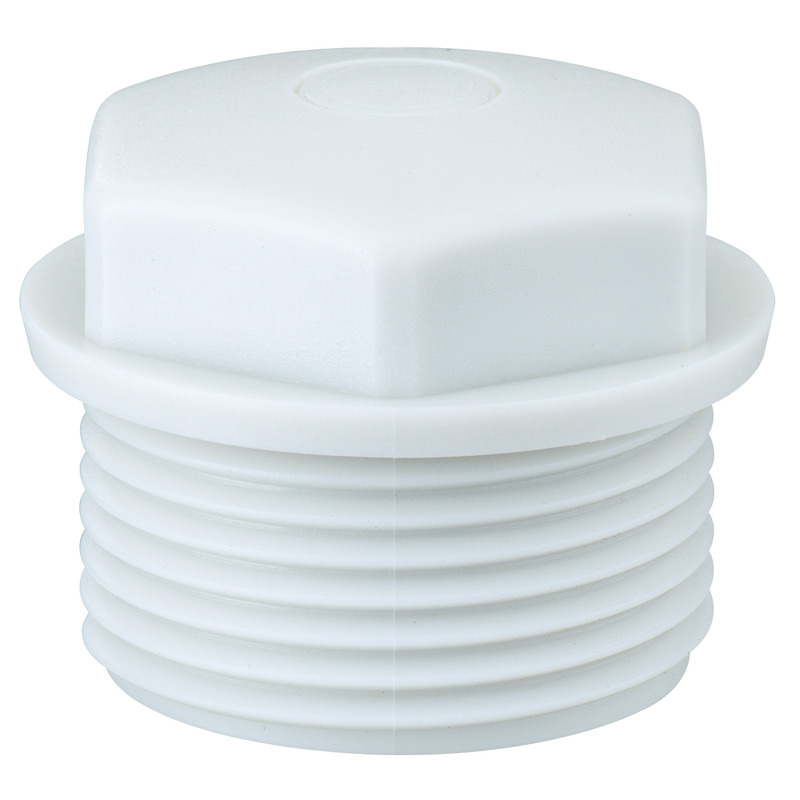

WürgestopfenWST M25

Würgestopfen

WST M25

Artikelnummer 20342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm

Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau

WürgestopfenWST M32

Würgestopfen

WST M32

Artikelnummer 20343201

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm

Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau

WürgestopfenWST M40

Würgestopfen

WST M40

Artikelnummer 20344001

Dichtbereich 17 - 24 mm, Gewindelänge 14 mm

Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau

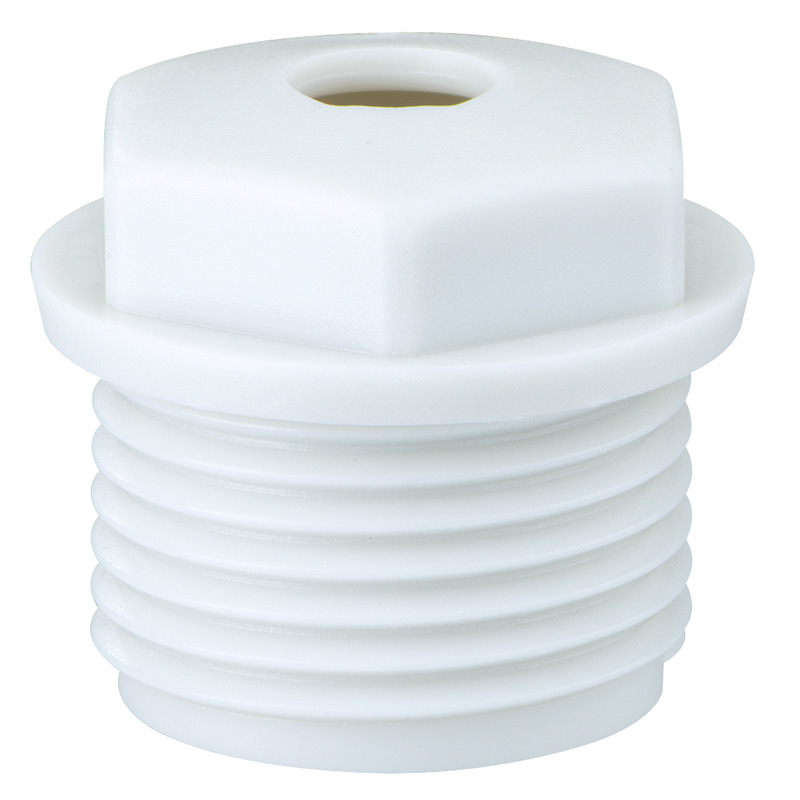

WürgenippelWNI M20

Würgenippel

WNI M20

Artikelnummer 21342001

Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm

Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau

WürgenippelWNI M25

Würgenippel

WNI M25

Artikelnummer 21342501

Dichtbereich 9 - 16 mm, Gewindelänge 12 mm

Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau

WürgenippelWNI M32

Würgenippel

WNI M32

Artikelnummer 21343201

Dichtbereich 11 - 22 mm, Gewindelänge 14 mm

Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau

KabelverschraubungKVR M20-MGM

Kabelverschraubung

KVR M20-MGM

Artikelnummer 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB/MGM

Kabelverschraubung

KVR M20-GDB/MGM

Artikelnummer 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M25-MGM

Kabelverschraubung

KVR M25-MGM

Artikelnummer 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M32-MGM

Kabelverschraubung

KVR M32-MGM

Artikelnummer 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M40-MGM

Kabelverschraubung

KVR M40-MGM

Artikelnummer 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

VerschlussstopfenVST M20

Verschlussstopfen

VST M20

Artikelnummer 23142001

Dichtbereich 8 - 13,5 mm

Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...

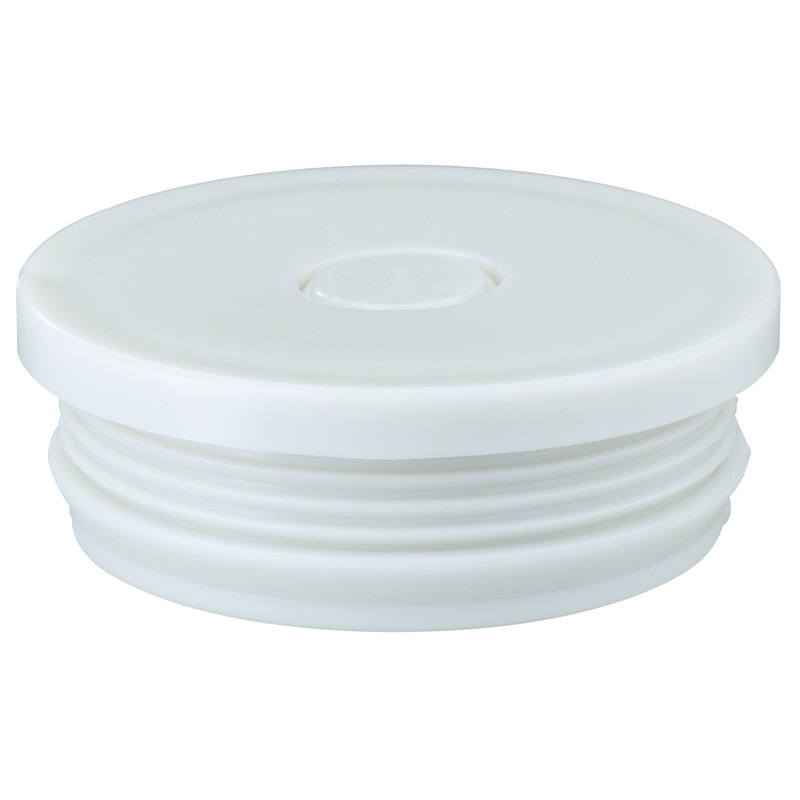

VerschlussstopfenVST M25

Verschlussstopfen

VST M25

Artikelnummer 23142501

Dichtbereich 9 - 16 mm

Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...

VerschlussstopfenVST M32

Verschlussstopfen

VST M32

Artikelnummer 23143201

Dichtbereich 13 - 23 mm

Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...

VerschlussstopfenVST M40

Verschlussstopfen

VST M40

Artikelnummer 23144001

Dichtbereich 17 - 30 mm

Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...

DoppelmembranstutzenDMS M20/w

Doppelmembranstutzen

DMS M20/w

Artikelnummer 26012001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25/w

Doppelmembranstutzen

DMS M25/w

Artikelnummer 26012501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M20

Doppelmembranstutzen

DMS M20

Artikelnummer 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25

Doppelmembranstutzen

DMS M25

Artikelnummer 26042501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M32

Doppelmembranstutzen

DMS M32

Artikelnummer 26043201

Dichtbereich 13 - 21 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M32/4

Doppelmembranstutzen

DMS M32/4

Artikelnummer 26043301

Dichtbereich 3,5 - 6 mm pro Einführung

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, max. vier Leitungseinführungen...

DoppelmembranstutzenDMS M40

Doppelmembranstutzen

DMS M40

Artikelnummer 26044001

Dichtbereich 17 - 28 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

BelüftungsstutzenBST M20/sw

Belüftungsstutzen

BST M20/sw

Artikelnummer 26202001

schwarz

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

BelüftungsstutzenBST M20

Belüftungsstutzen

BST M20

Artikelnummer 26242001

grau

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
