#83591001 | Maße: 250 x 250 x 115 mm
Abzweigkasten
Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 35 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Ausschlagmembranen, M25/M32/M40/M50, (2 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich
grau, ohne Klemmen
Beigefügtes Zubehör:
4 Anbaustutzen IP54 M40 Dichtbereich 17 - 30 mm, 1 Verschlussstopfen M40, 1 Plombierset
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 35 mm² |
| Schutzklasse | II |
| Schutzart | IP54/IP65 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 250 mm |
|---|---|
| Länge | 250 mm |
| Höhe | 115 mm |
| Gewicht | 0.8634 kg |
| UV-beständig | nein |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | Innenbereich |
| EAN | 4013902110223 |
|---|---|
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85389099 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polystyrol |
|---|---|
| Material Oberteil | Polystyrol |
| Material Deckelschraube | Edelstahl 1.4567 (V2A) |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902110223 |
|---|---|
| Breite | 0.25 m |
| Gewicht | 0.8634 kg |
| Höhe | 0.115 m |
| VME Faktor | 1 St |
| Tiefe | 0.25 m |
| EAN / GTIN | 4013902307746 |
|---|---|
| Breite | 0.511 m |
| Gewicht | 3.8236 kg |
| Höhe | 0.242 m |
| VME Faktor | 4 St |
| Tiefe | 0.261 m |
| EAN / GTIN | 4013902307753 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 178.5912 kg |
| Höhe | 1.84 m |
| VME Faktor | 168 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(83591001.TXT 907 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Kombiset
KS M20
Artikelnummer 19202001
Gewindelänge 17 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...
Kombiset
KS M25
Artikelnummer 19202501
Gewindelänge 19 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...
Kombiset
KS M25-gro
Artikelnummer 19202601
Gewindelänge 22 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...
Kombiset
KS M32
Artikelnummer 19203201
Gewindelänge 20 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...
Kombistutzen
KST M25-17
Artikelnummer 19302501
Länge 17 mm, zur vertikalen Verbindung von AK/AKi 03 - 12...
Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm
Kombistutzen
KST M25-33
Artikelnummer 19302601
Länge 33 mm, zur vertikalen Verbindung von AK 14 - 56, AK/AKi 24...
Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm
Kombistutzen
KST M32
Artikelnummer 19303201
Länge 25 mm, zur vertikalen und horizontalen Verbindung von AK/AKi 24...
Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm
Würgestopfen
WST M20
Artikelnummer 20342001
Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgestopfen
WST M25
Artikelnummer 20342501
Dichtbereich 9 - 16 mm, Gewindelänge 12 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgestopfen
WST M32
Artikelnummer 20343201
Dichtbereich 17 - 24 mm, Gewindelänge 14 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgestopfen
WST M40
Artikelnummer 20344001
Dichtbereich 17 - 24 mm, Gewindelänge 14 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgestopfen
WST M50
Artikelnummer 20345001
Dichtbereich 22 - 35 mm, Gewindelänge 18 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgenippel
WNI M20
Artikelnummer 21342001
Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm
Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau
Würgenippel
WNI M25
Artikelnummer 21342501
Dichtbereich 9 - 16 mm, Gewindelänge 12 mm
Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau
Würgenippel
WNI M32
Artikelnummer 21343201
Dichtbereich 11 - 22 mm, Gewindelänge 14 mm
Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau
Stufennippel
SNI M20
Artikelnummer 21642001
Dichtbereich 5 - 16 mm
Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...
Stufennippel
SNI M25
Artikelnummer 21642501
Dichtbereich 5 - 21 mm
Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...
Stufennippel
SNI M32
Artikelnummer 21643201
Dichtbereich 13 - 26,5 mm
Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...
Stufennippel
SNI M40
Artikelnummer 21644001
Dichtbereich 13 - 34 mm
Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...
Kabelverschraubung
KVR M20-MGM
Artikelnummer 22742001
Dichtbereich 6 - 12 mm, Gewindelänge 9 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M20-GDB/MGM
Artikelnummer 22742101
Dichtbereich 7 - 14 mm, Gewindelänge 9 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M25-MGM
Artikelnummer 22742501
Dichtbereich 9 - 16 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M32-MGM
Artikelnummer 22743201
Dichtbereich 11 - 21 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M40-MGM
Artikelnummer 22744001
Dichtbereich 16 - 28 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M50-MGM
Artikelnummer 22745001
Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Anbaustutzen
AST M20
Artikelnummer 23042001
Dichtbereich 8 - 13,5 mm
Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Anbaustutzen
AST M25
Artikelnummer 23042501
Dichtbereich 9 - 18,5 mm
Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Anbaustutzen
AST M32
Artikelnummer 23043201
Dichtbereich 13 - 23 mm
Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Anbaustutzen
AST M40
Artikelnummer 23044001
Dichtbereich 17 - 30 mm
Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Anbaustutzen
AST M32/or
Artikelnummer 23063201
Dichtbereich 13 - 23 mm
Anbaustutzen IP 54, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Verschlussstopfen
VST M20
Artikelnummer 23142001
Dichtbereich 8 - 13,5 mm
Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
Verschlussstopfen
VST M25
Artikelnummer 23142501
Dichtbereich 9 - 16 mm
Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
Verschlussstopfen
VST M32
Artikelnummer 23143201
Dichtbereich 13 - 23 mm
Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
Verschlussstopfen
VST M40
Artikelnummer 23144001
Dichtbereich 17 - 30 mm
Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
Doppelmembranstutzen
DMS M20/w
Artikelnummer 26012001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25/w
Artikelnummer 26012501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M20
Artikelnummer 26042001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25
Artikelnummer 26042501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M32
Artikelnummer 26043201
Dichtbereich 13 - 21 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M32/4
Artikelnummer 26043301
Dichtbereich 3,5 - 6 mm pro Einführung
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, max. vier Leitungseinführungen...
Doppelmembranstutzen
DMS M40
Artikelnummer 26044001
Dichtbereich 17 - 28 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Belüftungsstutzen
BST M20/sw
Artikelnummer 26202001
schwarz
Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
Belüftungsstutzen
BST M20
Artikelnummer 26242001
grau
Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
Klemmstein
Abox 250/350 KLS-25²/35²
Artikelnummer 84003501
5-polig - 35 mm²
Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V
Montageplatte
Abox 350 MPI
Artikelnummer 89503501
für Abox / Abox-i 350
Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl. Befestigungsschrauben
Abzweigkasten
Abox 350-35²
Artikelnummer 83541001
grau, mit hochliegender Schraubklemme, 5-polig - 35 mm² (4 x 10² / 4 x...
Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 35 mm², Ui=690 V AC, zertifiziert durch VDE...
Unterstützung
Hier gehts zur Support seiteUnterstützung
Hier gehts zur Support seite
Händler finden
Händler finden
Zugentlastung
ZEL 2K-12/16
Artikelnummer 34400201
grün
Zugentlastung zur Montage in Abzweigdosen der Typen 2K-12 und 2K-16, geprüft nach EN 60670-1, 12.7,...

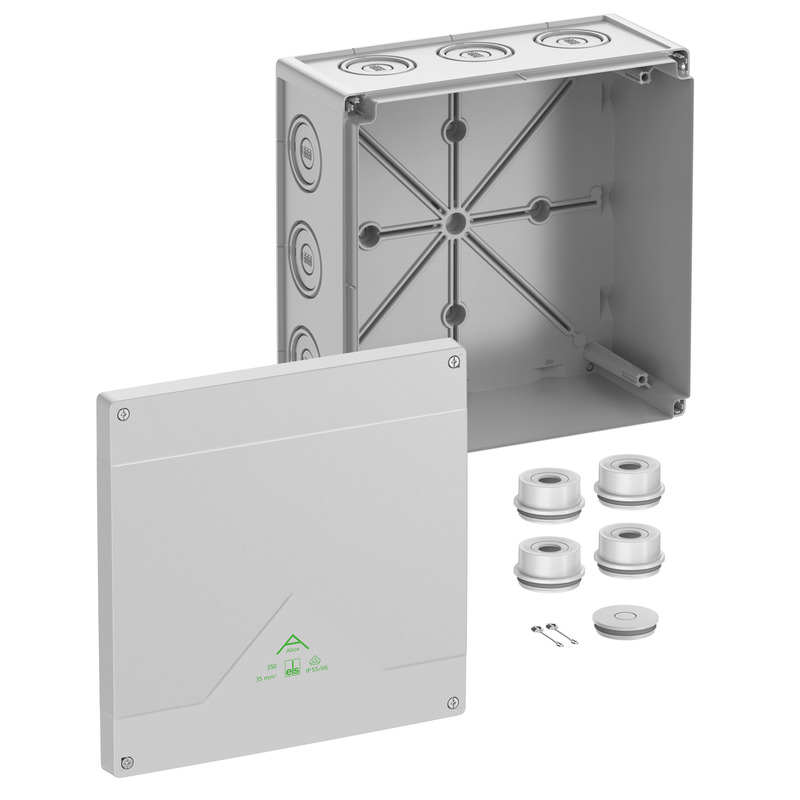

Abzweigkasten
