#80600001 | Maße: 127 x 127 x 70 mm

Abzweigkasten

Abox 060-L/sw

In EasyPrint bedrucken

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

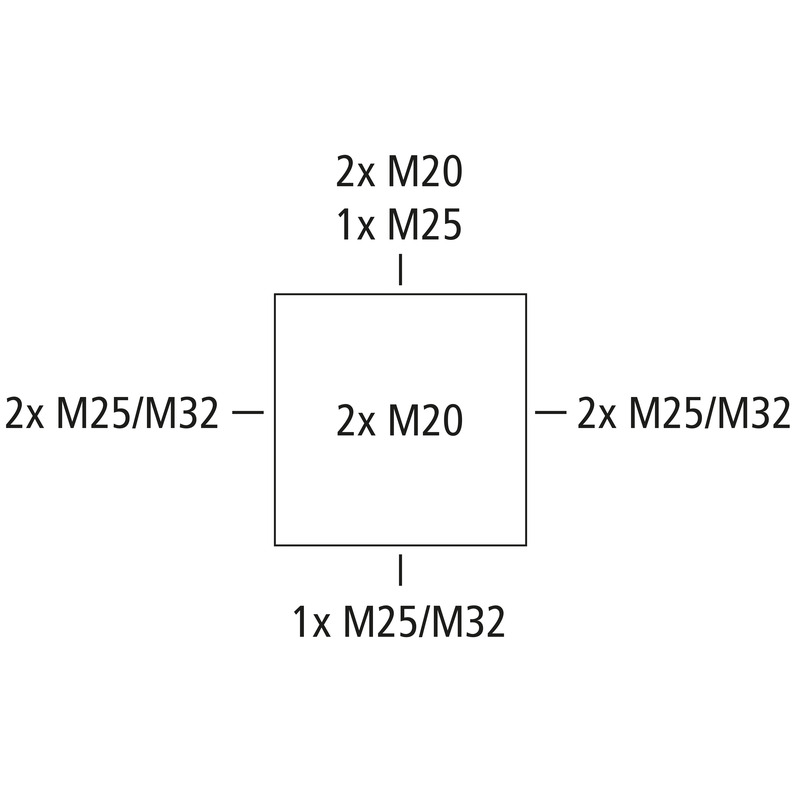

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 6 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25/M32, Dichtbereich 4 - 28 mm, (2 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

schwarz, U_i=1000 V AC, ohne Klemmen

Highlights

Sicherheit, Flexibilität und eine schnelle Installation zeichnen die Abox aus. Die erstklassigen Produkteigenschaften, darunter die Schutzart von IP66, die UV- und Ammoniakbeständigkeit und die Möglichkeit zur Installation im Innen- und geschützten Außenbereich sind besonders hervorzuheben. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Eine komfortable Installation wird dabei unter anderem durch die vielfältigen Montagemöglichkeiten und einfache Leitungseinführung durch die TPE-Membranen gewährleistet.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1000 V
max. Leiterquerschnitt	6 mm²
Schutzklasse	II
Schutzart	IP66
Klemmenart	ohne

Farben

Farbe Unterteil	schwarz
Farbe Oberteil	schwarz

Maße und Gewicht

Breite	127 mm
Länge	127 mm
Höhe	70 mm
Innenlänge	114 mm
Innenbreite	114 mm
Innenhöhe	54 mm
Gewicht	0.205 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	750 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5²	14
max. Anzahl Klemmen bei 2,5²	10
max. Anzahl Klemmen bei 4²	8
max. Anzahl Klemmen bei 6²	5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5²	40
max. Anzahl Leiter bei 2,5²	30
max. Anzahl Leiter bei 4²	24
max. Anzahl Leiter bei 6²	15

Mechanische Eigenschaften

für Dichtbereich min	4 mm
für Dichtbereich max	28 mm
Schlagfestigkeit	IK07
plombierbar	ja
Drehmoment der Deckelschraube	1.2 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	55 °C
Umgebungstemperatur 24h	35 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902661145
ETIM Klasse	EC002600
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen
Material Einführung	Thermoplastisches Elastomer
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)

Logistikdaten

Stück

EAN / GTIN	4013902661145
Breite	0.127 m
Gewicht	0.205 kg
Höhe	0.07 m
VME Faktor	1 St
Tiefe	0.127 m

Umkarton

EAN / GTIN	4013902661152
Breite	0.383 m
Gewicht	4.595 kg
Höhe	0.281 m
VME Faktor	20 St
Tiefe	0.258 m

Palette

EAN / GTIN	4013902661169
Breite	0.8 m
Gewicht	143.932 kg
Höhe	0.993 m
VME Faktor	540 St
Tiefe	1.2 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Produktvideos

Zubehör

KabelverschraubungKVR M20-MGM/sw

Kabelverschraubung

KVR M20-MGM/sw

Artikelnummer 22702001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

KabelverschraubungKVR M20-GDB/MGM/sw

Kabelverschraubung

KVR M20-GDB/MGM/sw

Artikelnummer 22702101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

KabelverschraubungKVR M25-MGM/sw

Kabelverschraubung

KVR M25-MGM/sw

Artikelnummer 22702501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

KabelverschraubungKVR M32-MGM/sw

Kabelverschraubung

KVR M32-MGM/sw

Artikelnummer 22703201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, schwarz
(*...

DoppelmembranstutzenDMS M20/sw

Doppelmembranstutzen

DMS M20/sw

Artikelnummer 26002001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25/sw

Doppelmembranstutzen

DMS M25/sw

Artikelnummer 26002501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M32/sw

Doppelmembranstutzen

DMS M32/sw

Artikelnummer 26003201

Dichtbereich 13 - 21 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

PlombiersetAbox PST 025-100

Plombierset

Abox PST 025-100

Artikelnummer 89500101

Set mit zwei Plombierkappen und Schrauben

Set zum nachträglichen Plombieren von Abzweigkästen, für Abox 025 / 040 / 060 / 100 ab 2024

MontageplatteAbox MPI 060

Montageplatte

Abox MPI 060

Artikelnummer 89510601

für Abox / Abox Pro 060

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl....

NormschieneAbox 060 NS35

Normschiene

Abox 060 NS35

Artikelnummer 89530601

für Abox / Abox Pro 060

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...

KlemmenhalterAbox 060 KH 221 4²

Klemmenhalter

Abox 060 KH 221 4²

Artikelnummer 89600401

zur lagefixierten und hochgesetzten Montage von bis zu 6 Klemmen Wago...

Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...

KlemmsteinAbox 060 KLS-6²

Klemmstein

Abox 060 KLS-6²

Artikelnummer 89640601

Schraubklemme für Abox/Abox Pro 060, 5-polig - 6 mm², I_n = 41 A,...

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V. Für die Montage in Abzweigkästen Abox /...

Mast-/RohrbefestigungssetMABF 100-1

Mast-/Rohrbefestigungsset

MABF 100-1

Artikelnummer 89602001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025/2 (quer),...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

KabeltrassenbefestigungKTB 1-100 neu

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...
