Abzweigkasten Abox SL-6² (80644001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
neu

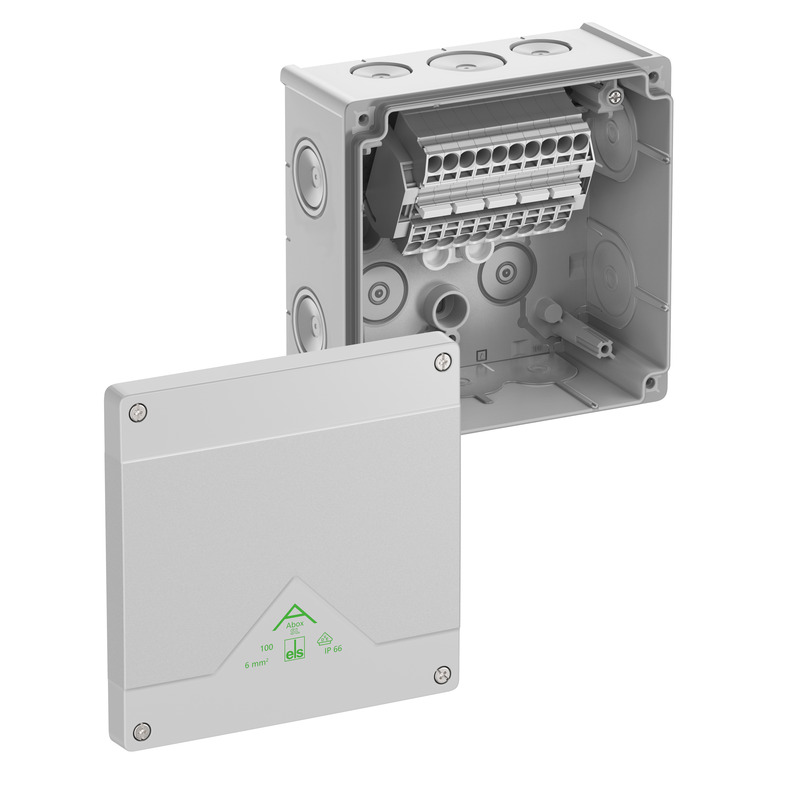

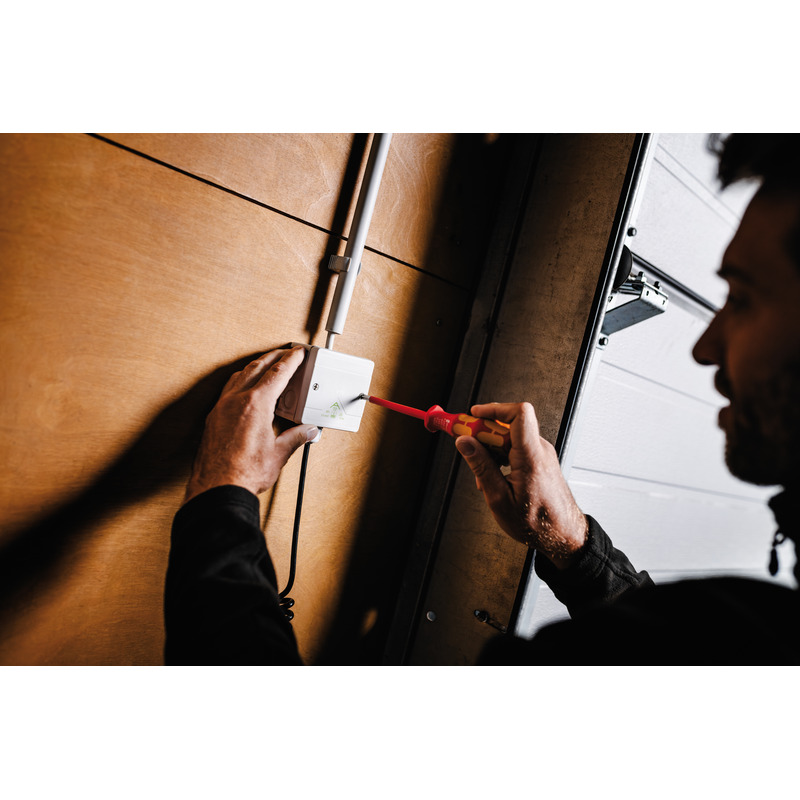

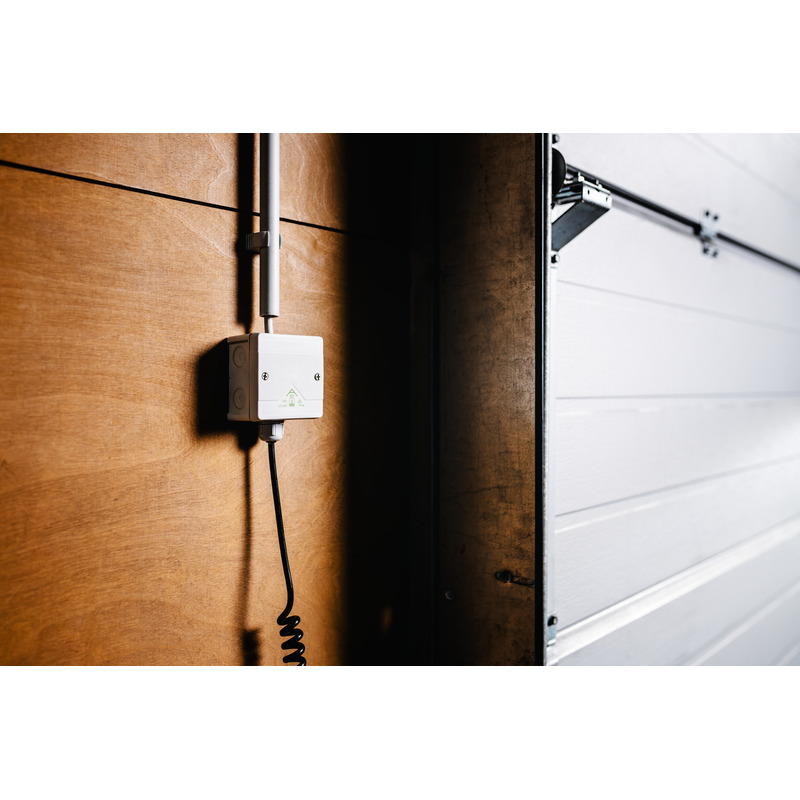

Abzweigkasten

Abox SL-6²

Artikelnummer: 80644001 | Maße: 152 x 152 x 80 mm

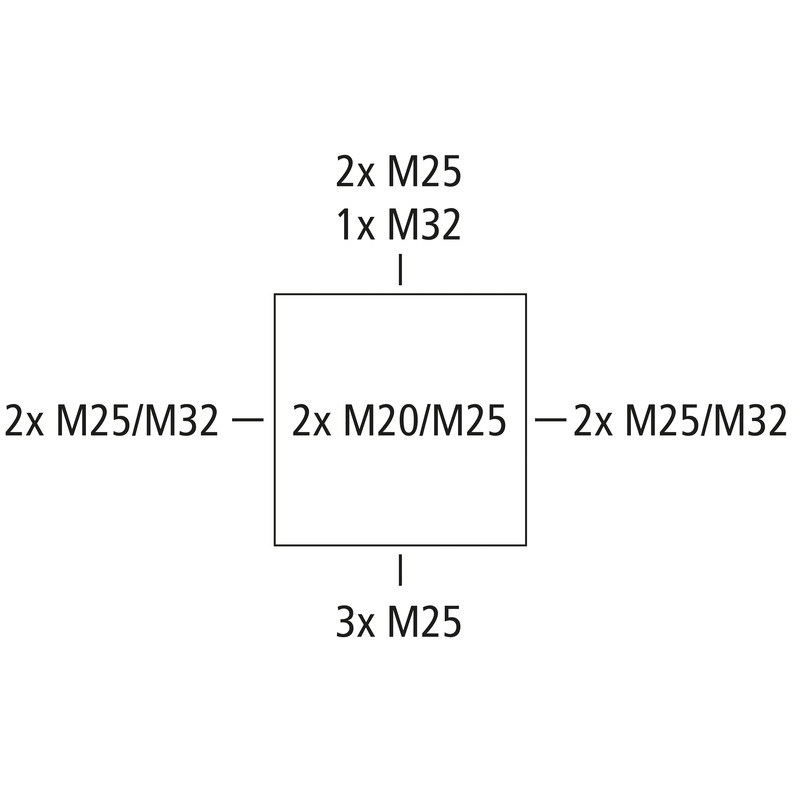

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 6 mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M20/M25/M32, Dichtbereich 8 - 28 mm, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

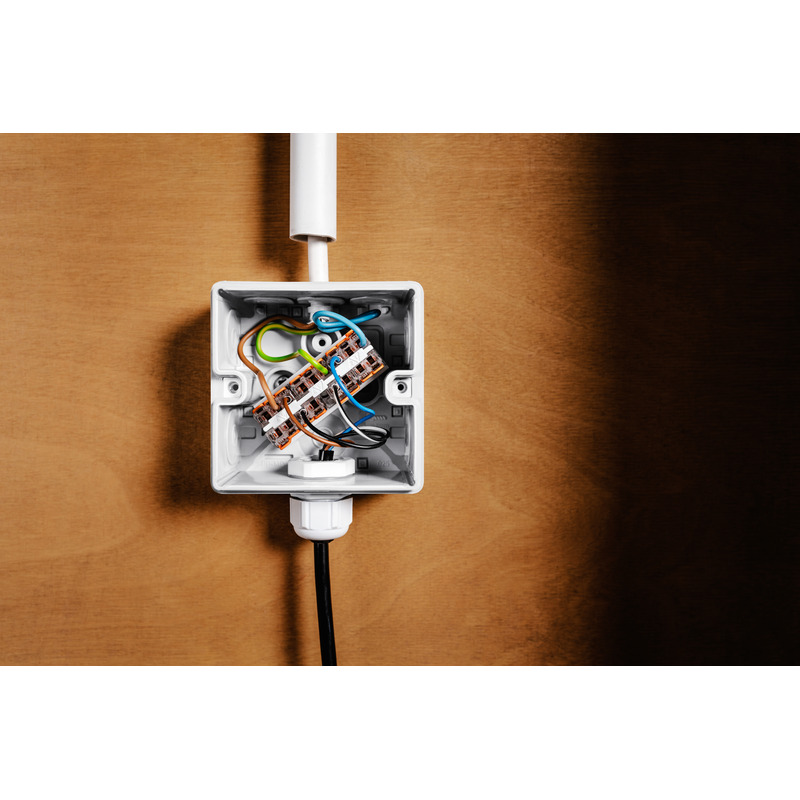

grau, In=41 A, mit hochliegender, schraubenloser Klemme Wago 2006-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 6 mm², klemmbare Querschnitte pro Pol: 4 x 0,5 bis 10 mm² starr/ flexibel Cu

elektrische Eigenschaften

Bemessungsisolationsspannung AC 690 V
Bemessungsisolationsspannung DC 690 V
min. Leiterquerschnitt 0,5 mm²
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Schutzart IP66
Bemessungsstrom 41 A
Klemmenart schraubenlos
Polzahl 5

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Abmessungen

Breite 152 mm
Länge 152 mm
Höhe 80 mm
Innenlänge 139 mm
Innenbreite 140 mm
Innenhöhe 64 mm

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit nach EN 60695-2-11 750 °C
Industriequalität nein

mechanische Eigenschaften

für Dichtbereich min 8 mm
für Dichtbereich max 28 mm
Schlagfestigkeit IK07
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 55 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen
Material Einführung Thermoplastisches Elastomer
Material Dichtung Thermoplastisches Elastomer
Material Deckelschraube Edelstahl V2A

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen DLG (Ammoniakbeständigkeit)

Datenblatt Download

Datenblatt Download

Montageanleitung

Montageanleitung DE/EN pdf (5 MB)
Montageanleitung FR/ES pdf (5 MB)

Maßblatt

Maßzeichnung pdf (6 MB)
Maßzeichnung dwg (8 MB)
Maßzeichnung dxf (36 MB)

Zertifikat

DLG Zulassung DE pdf (1 MB)
CE Erklärung DE/EN/FR pdf (139 KB)
VDE Zertifikat DE/EN pdf (397 KB)
CE Erklärung DE/EN/PL pdf (141 KB)
UKCA Erklärung EN pdf (167 KB)
