#40440001 | Maße: 102 x 102 x 70 mm

Abzweigkasten

Abox Pro 040-L

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 4 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Farbvarianten

grau schwarz

In EasyPrint bedrucken

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

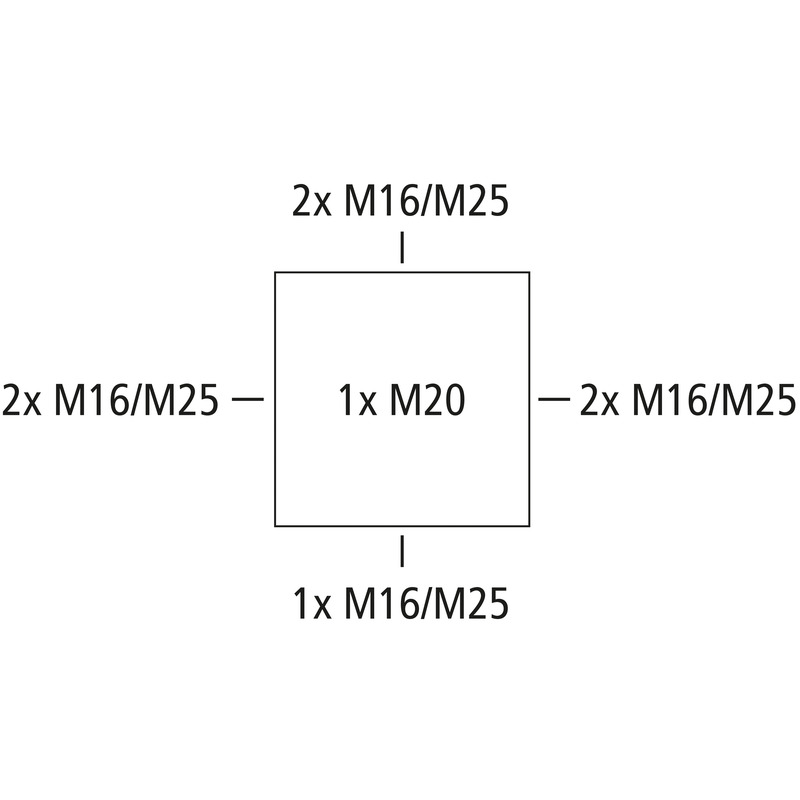

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 4 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M16/M20/M25, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, U_i=1000 V AC, ohne Klemmen

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 17 mm, Deckelverliersicherung

Highlights

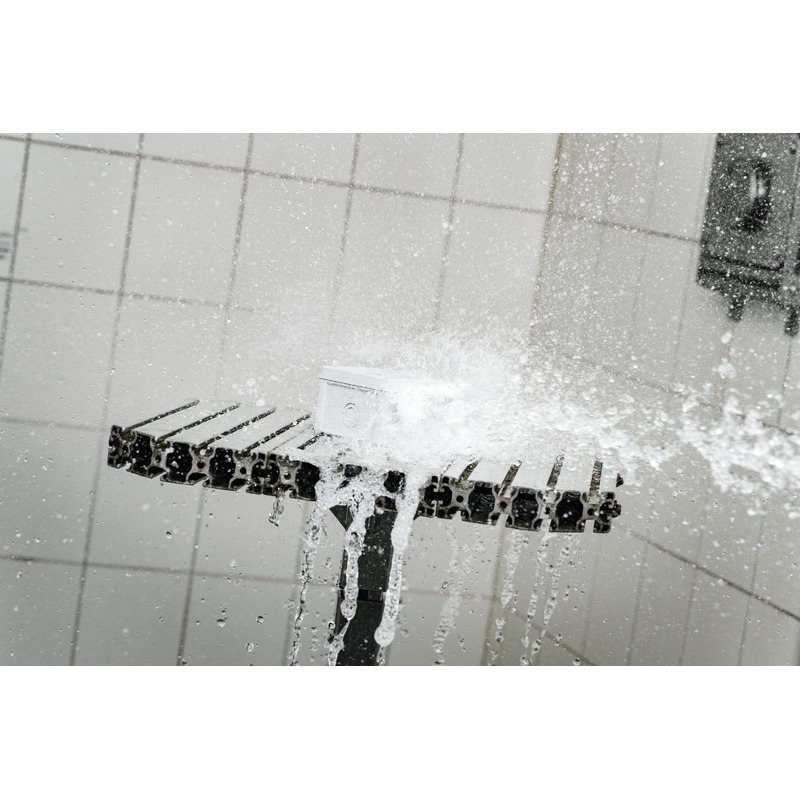

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1000 V
max. Leiterquerschnitt	4 mm²
Schutzklasse	II
Schutzart	IP66/IP67/IP69
Klemmenart	ohne

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	102 mm
Länge	102 mm
Höhe	70 mm
Innenlänge	88 mm
Innenbreite	88 mm
Innenhöhe	50 mm
Gewicht	0.218 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0

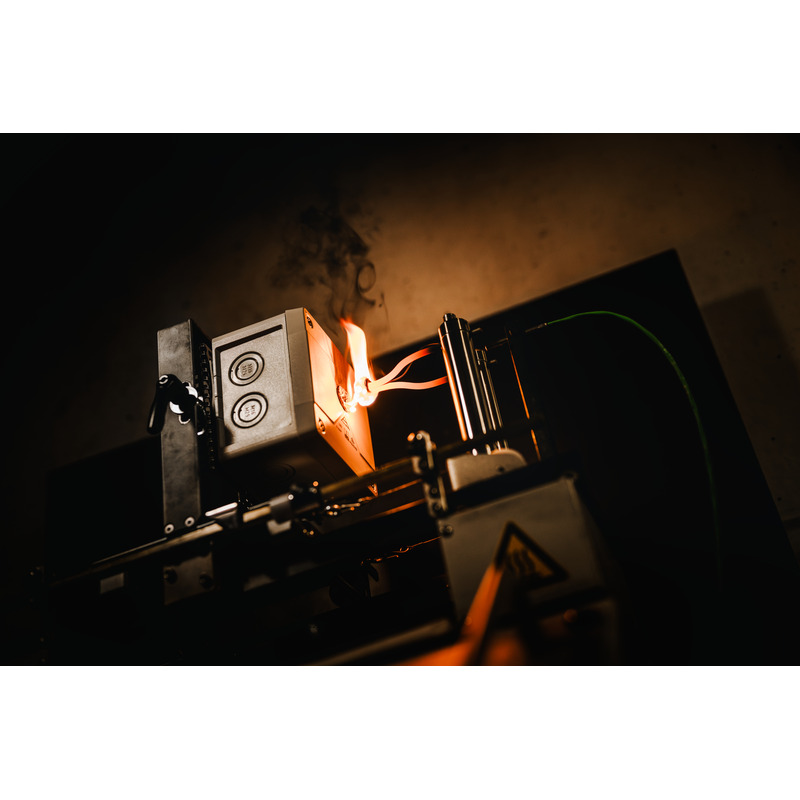

Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5²	10
max. Anzahl Klemmen bei 2,5²	8
max. Anzahl Klemmen bei 4²	6

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5²	30
max. Anzahl Leiter bei 2,5²	24
max. Anzahl Leiter bei 4²	20

Mechanische Eigenschaften

Schlagfestigkeit	IK09
plombierbar	ja
Drehmoment der Deckelschraube	1.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	ungeschützter Außenbereich

Vertriebsdaten

EAN	4013902664788
ETIM Klasse	EC002600
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Umkarton

EAN / GTIN	4013902664795
Breite	0.437 m
Gewicht	8.233 kg
Höhe	0.212 m
VME Faktor	36 St
Tiefe	0.317 m

Palette

EAN / GTIN	4013902664801
Breite	0.8 m
Gewicht	219.592 kg
Höhe	0.998 m
VME Faktor	864 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902664788
Breite	0.102 m
Gewicht	0.218 kg
Höhe	0.07 m
VME Faktor	1 St
Tiefe	0.102 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Produktvideos

Zubehör

KabelverschraubungKVR M16-MGM

Kabelverschraubung

KVR M16-MGM

Artikelnummer 22741601

Dichtbereich 4 - 10 mm, Gewindelänge 8 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-MGM

Kabelverschraubung

KVR M20-MGM

Artikelnummer 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB/MGM

Kabelverschraubung

KVR M20-GDB/MGM

Artikelnummer 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M25-MGM

Kabelverschraubung

KVR M25-MGM

Artikelnummer 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

DoppelmembranstutzenDMS M16

Doppelmembranstutzen

DMS M16

Artikelnummer 26041601

Dichtbereich 5 - 9 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M20

Doppelmembranstutzen

DMS M20

Artikelnummer 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25

Doppelmembranstutzen

DMS M25

Artikelnummer 26042501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

NormschieneAbox 040 TS15

Normschiene

Abox 040 TS15

Artikelnummer 89520401

für Abox / Abox Pro 040

Normschiene nach DIN EN 60715, 15 x 5 mm, inkl. Befestigungsschrauben. Für die Montage in...

KlemmenhalterAbox 025/040 KH 2273 2,5²

Klemmenhalter

Abox 025/040 KH 2273 2,5²

Artikelnummer 89600201

zur lagefixierten Montage von bis zu 6 Klemmen Wago 2273-205 in...

Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...

KlemmenhalterAbox 025/040 KH 221 4²

Klemmenhalter

Abox 025/040 KH 221 4²

Artikelnummer 89600301

zur lagefixierten Montage von bis zu 6 Klemmen Wago 221-413 in...

Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...

KlemmsteinAbox 025/040 KLS-2,5²/4²

Klemmstein

Abox 025/040 KLS-2,5²/4²

Artikelnummer 89640401

Schraubklemme für Abox/Abox Pro 025 und Abox/Abox Pro 040, 5-polig - 4...

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V. Für die Montage in Abzweigkästen Abox /...

Mast-/RohrbefestigungssetMABF 100-1

Mast-/Rohrbefestigungsset

MABF 100-1

Artikelnummer 89602001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025/2 (quer),...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

KabeltrassenbefestigungKTB 1-100 neu

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

DeckelverliersicherungTG DVS-42

Deckelverliersicherung

TG DVS-42

Artikelnummer 18200601

für TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück
