#40640001 | Maße: 127 x 127 x 75 mm

Abzweigkasten

Abox Pro 060-L

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 6 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Farbvarianten

grau schwarz

In EasyPrint bedrucken

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

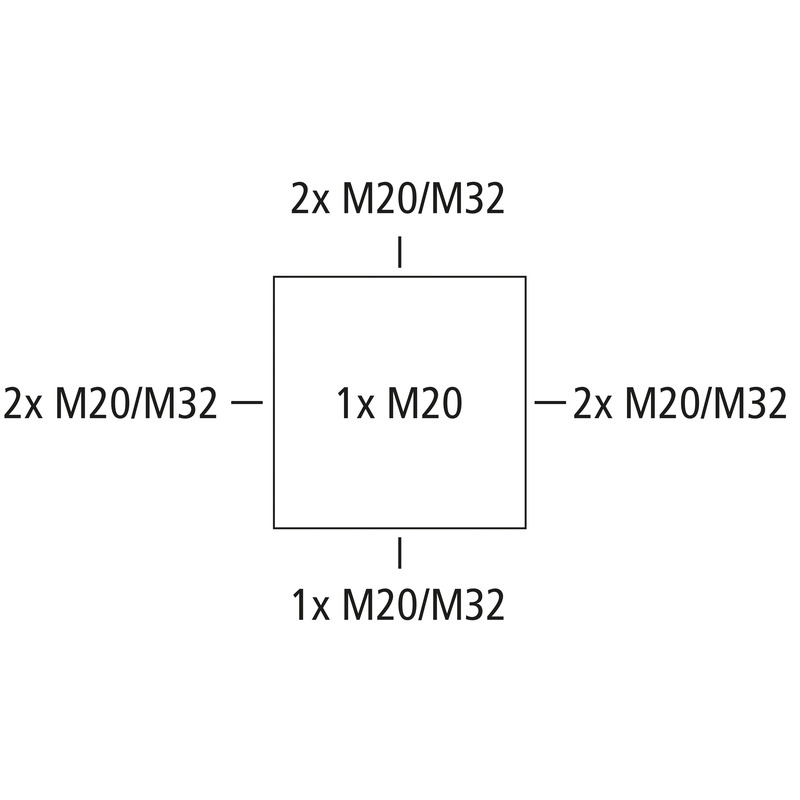

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 6 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M32, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, U_i=1000 V AC, ohne Klemmen

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, Deckelverliersicherung

Highlights

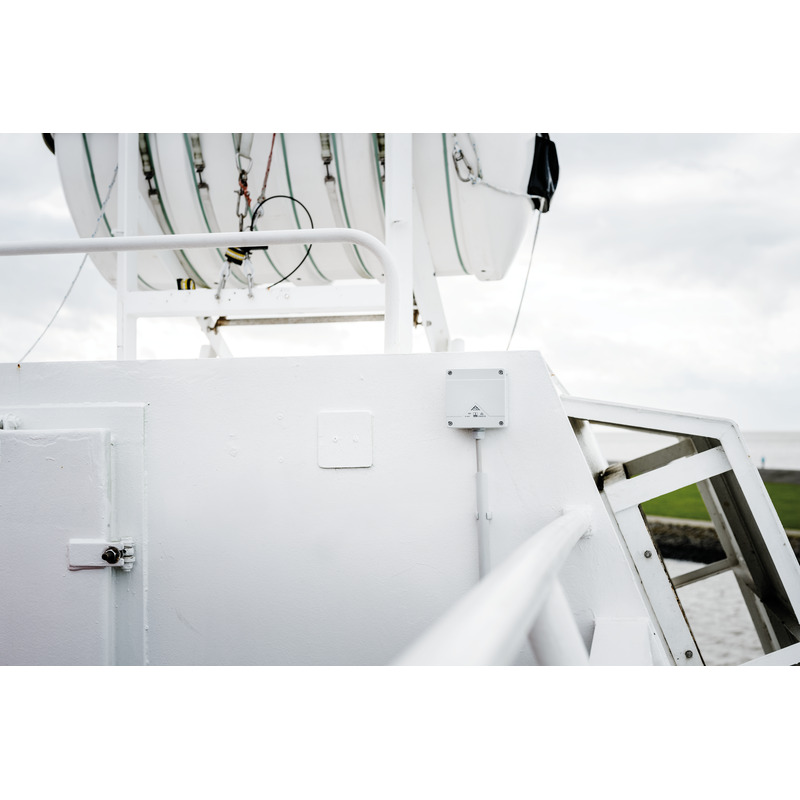

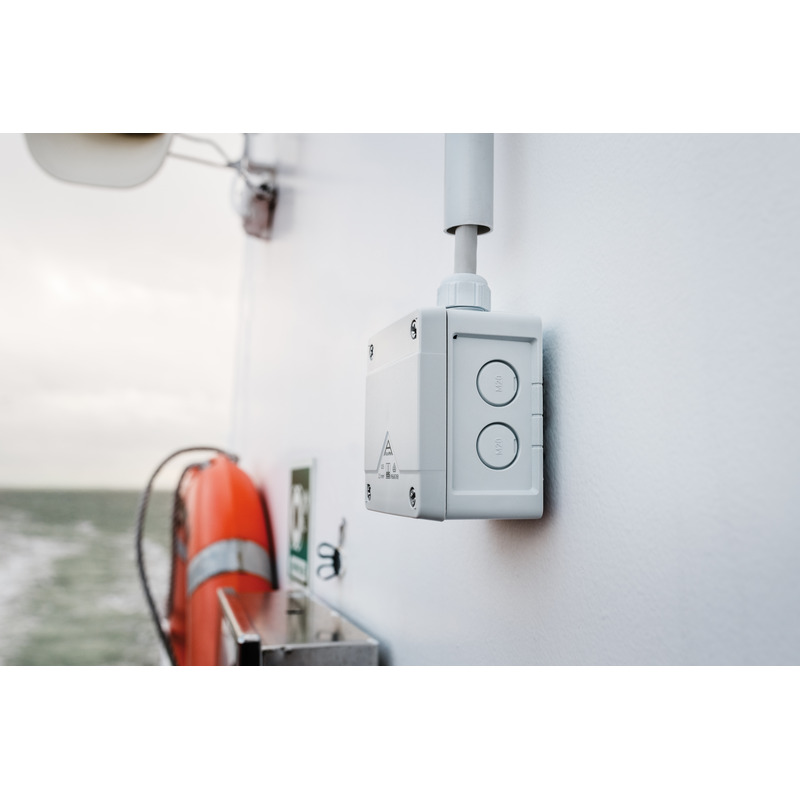

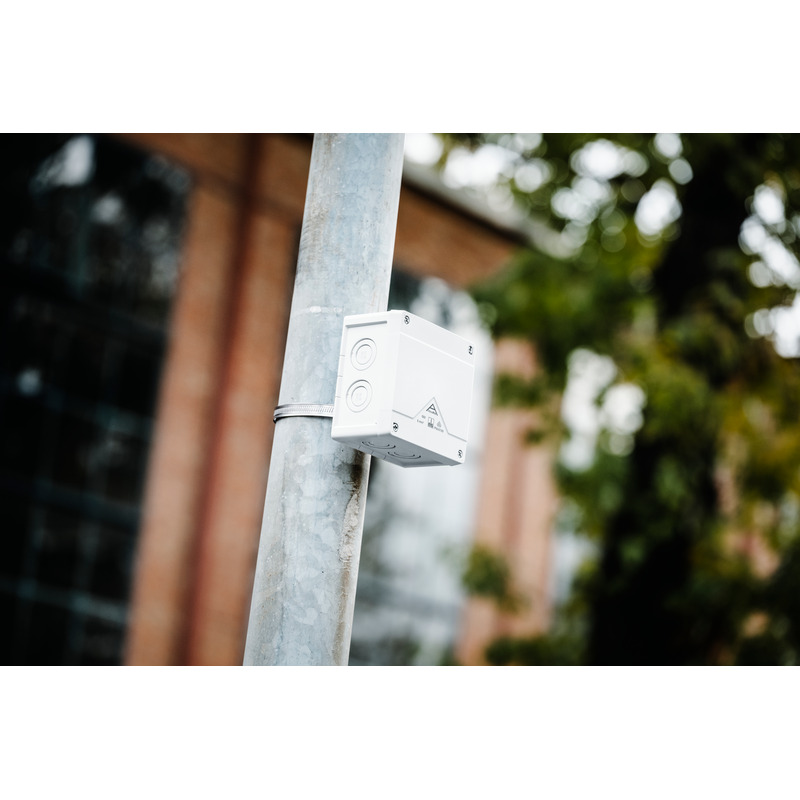

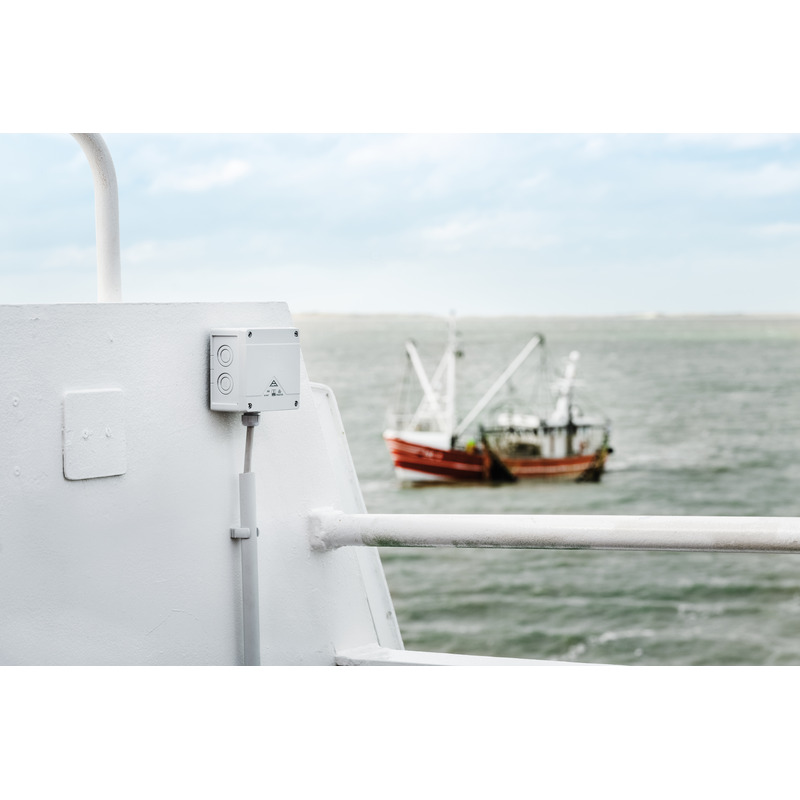

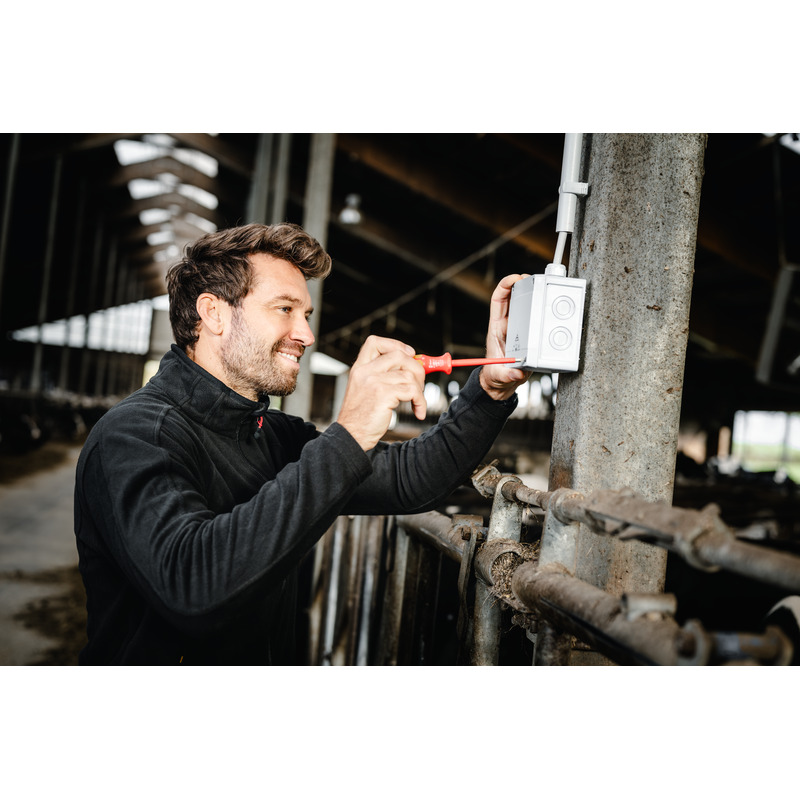

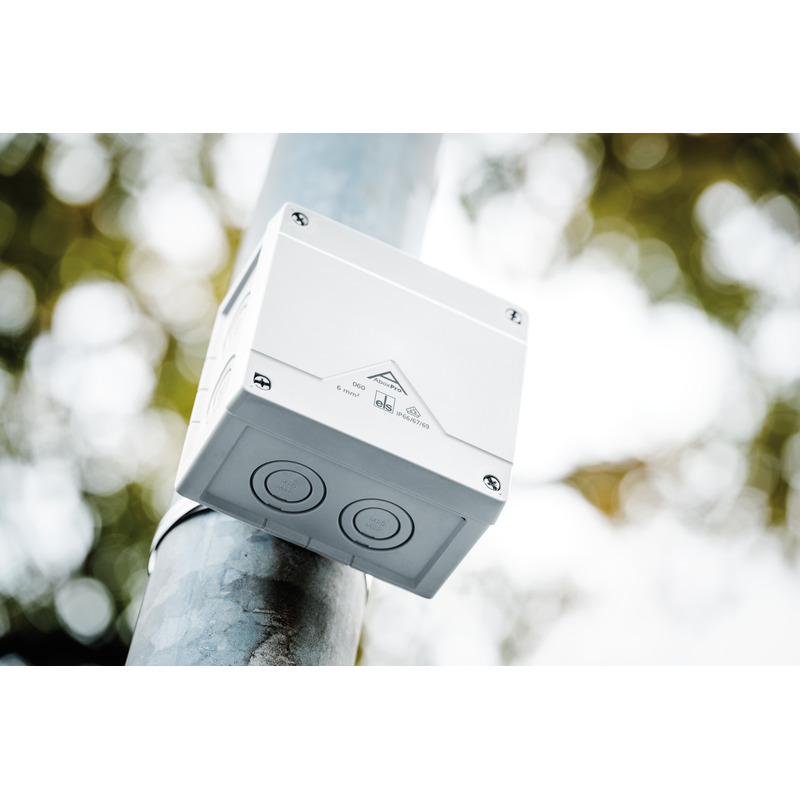

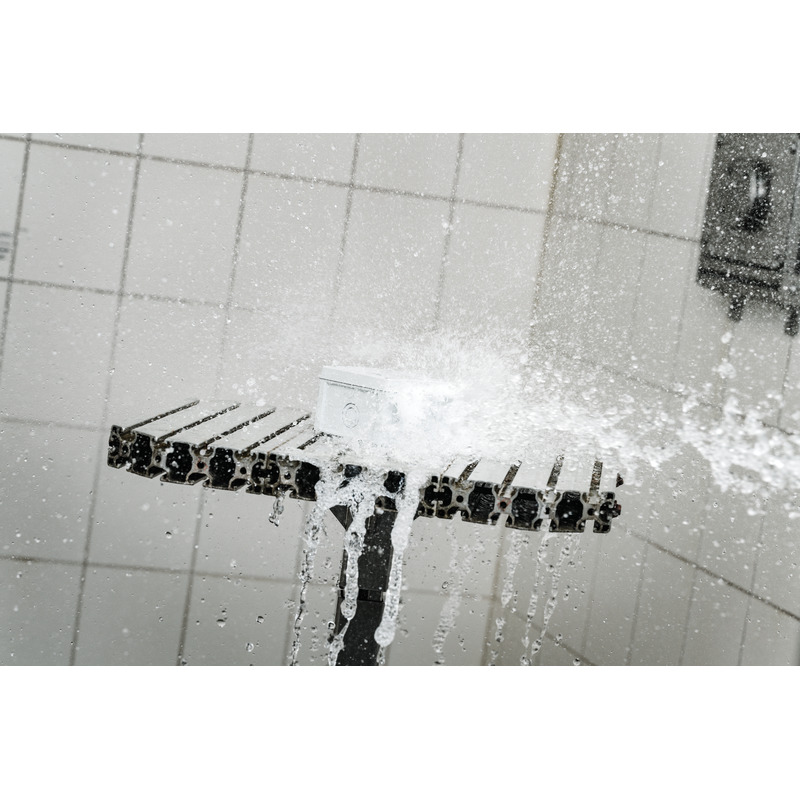

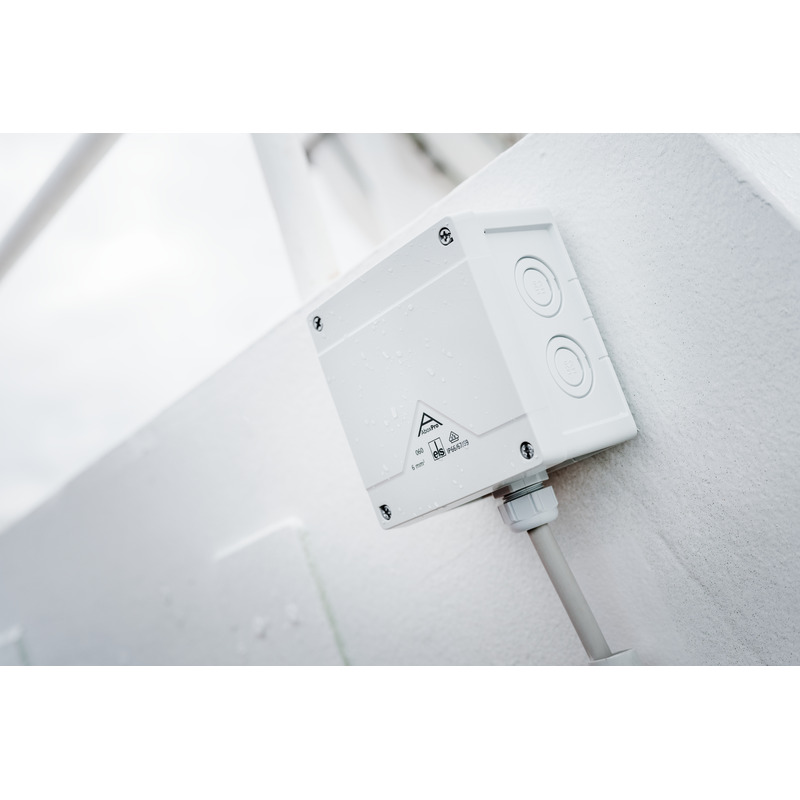

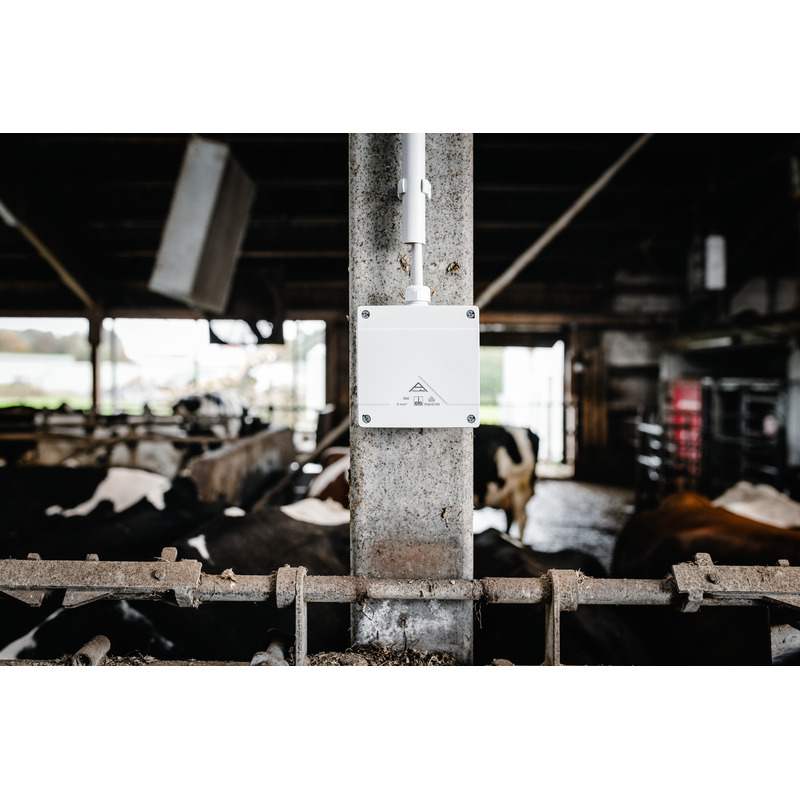

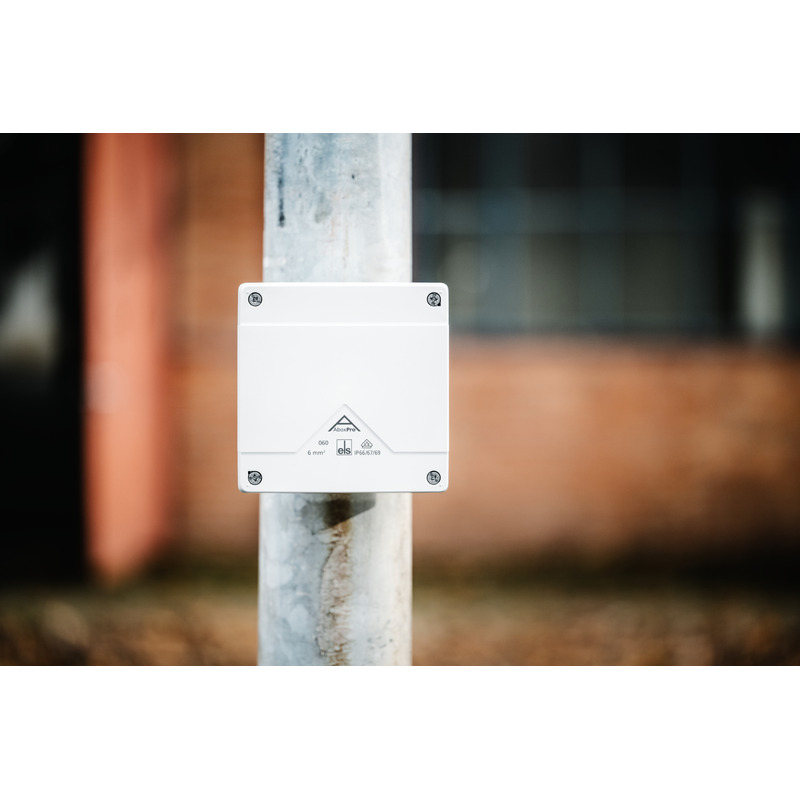

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1000 V
max. Leiterquerschnitt	6 mm²
Schutzklasse	II
Schutzart	IP66/IP67/IP69
Klemmenart	ohne

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	127 mm
Länge	127 mm
Höhe	75 mm
Innenlänge	113 mm
Innenbreite	113 mm
Innenhöhe	55 mm
Gewicht	0.3075 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5²	14
max. Anzahl Klemmen bei 2,5²	10
max. Anzahl Klemmen bei 4²	8
max. Anzahl Klemmen bei 6²	5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5²	40
max. Anzahl Leiter bei 2,5²	30
max. Anzahl Leiter bei 4²	24
max. Anzahl Leiter bei 6²	15

Mechanische Eigenschaften

Schlagfestigkeit	IK09
plombierbar	ja
Drehmoment der Deckelschraube	1.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	ungeschützter Außenbereich

Vertriebsdaten

EAN	4013902664276
ETIM Klasse	EC002600
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Umkarton

EAN / GTIN	4013902664283
Breite	0.507 m
Gewicht	6.485 kg
Höhe	0.277 m
VME Faktor	20 St
Tiefe	0.22 m

Palette

EAN / GTIN	4013902664290
Breite	0.8 m
Gewicht	158.185 kg
Höhe	0.981 m
VME Faktor	420 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902664276
Breite	0.127 m
Gewicht	0.3075 kg
Höhe	0.075 m
VME Faktor	1 St
Tiefe	0.127 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Produktvideos

Zubehör

KabelverschraubungKVR M20-MGM

Kabelverschraubung

KVR M20-MGM

Artikelnummer 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB/MGM

Kabelverschraubung

KVR M20-GDB/MGM

Artikelnummer 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M32-MGM

Kabelverschraubung

KVR M32-MGM

Artikelnummer 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

DoppelmembranstutzenDMS M20

Doppelmembranstutzen

DMS M20

Artikelnummer 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M32

Doppelmembranstutzen

DMS M32

Artikelnummer 26043201

Dichtbereich 13 - 21 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

MontageplatteAbox MPI 060

Montageplatte

Abox MPI 060

Artikelnummer 89510601

für Abox / Abox Pro 060

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl....

NormschieneAbox 060 NS35

Normschiene

Abox 060 NS35

Artikelnummer 89530601

für Abox / Abox Pro 060

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...

KlemmenhalterAbox 060 KH 221 4²

Klemmenhalter

Abox 060 KH 221 4²

Artikelnummer 89600401

zur lagefixierten und hochgesetzten Montage von bis zu 6 Klemmen Wago...

Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...

KlemmsteinAbox 060 KLS-6²

Klemmstein

Abox 060 KLS-6²

Artikelnummer 89640601

Schraubklemme für Abox/Abox Pro 060, 5-polig - 6 mm², I_n = 41 A,...

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V. Für die Montage in Abzweigkästen Abox /...

Mast-/RohrbefestigungssetMABF 100-1

Mast-/Rohrbefestigungsset

MABF 100-1

Artikelnummer 89602001

für Abzweigkästen Abox / Abox Pro ab 2024 der Typen Abox 025/2 (quer),...

Mast-/Rohrbefestigungsset aus Edelstahl V2A mit Befestigungsschrauben und Schnellverschlussschelle,...

KabeltrassenbefestigungKTB 1-100 neu

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

DeckelverliersicherungTG DVS-42

Deckelverliersicherung

TG DVS-42

Artikelnummer 18200601

für TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück

Verlustleistungsangaben in Watt

Download

Support & Experten

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Händler finden

Weiterführende Links

Mehr zur neuen Abox & Abox Pro

Zuletzt angesehene Produkte

GießharzbeutelGHB Pro 2

Gießharzbeutel

GHB Pro 2

Artikelnummer 49252201

für Abox Pro XT-4² und Abox Pro XT SLK-4², Inhalt 400 ml

Gießharzbeutel für Abox Pro XT und Abox Pro XT SL(K), kennzeichnungsfrei mit Trichter und...

AbzweigkastenAbox Pro 350-L

Abzweigkasten

Abox Pro 350-L

Artikelnummer 43540001

grau, U_i=1000 V AC, ohne Klemmen

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 35 mm², zertifiziert durch VDE (DIN EN...

AbzweigkastenAbox Pro 160-L

Abzweigkasten

Abox Pro 160-L

Artikelnummer 41640001

grau, U_i=1000 V AC, ohne Klemmen

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16 mm², zertifiziert durch VDE (DIN EN...

AbzweigkastenAbox Pro 100 AB-L

Abzweigkasten

Abox Pro 100 AB-L

Artikelnummer 41040101

grau, U_i=1000 V AC, ohne Klemmen

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 10 mm², zertifiziert durch VDE (DIN EN...

AbzweigkastenAbox Pro 100-L

Abzweigkasten

Abox Pro 100-L

Artikelnummer 41040001

grau, U_i=1000 V AC, ohne Klemmen

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 10 mm², zertifiziert durch VDE (DIN EN...

AbzweigkastenAbox Pro 040 AB-L

Abzweigkasten

Abox Pro 040 AB-L

Artikelnummer 40440101

grau, U_i=1000 V AC, ohne Klemmen

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 4 mm², zertifiziert durch VDE (DIN EN...

AbzweigkastenAbox Pro 025 AB-L/sw

Abzweigkasten

Abox Pro 025 AB-L/sw

Artikelnummer 40200101

schwarz, U_i=1000 V AC, ohne Klemmen

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...

AbzweigkastenAbox Pro 025 AB-L

Abzweigkasten

Abox Pro 025 AB-L

Artikelnummer 40240101

grau, U_i=1000 V AC, ohne Klemmen

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 2,5 mm², zertifiziert durch VDE (DIN EN...

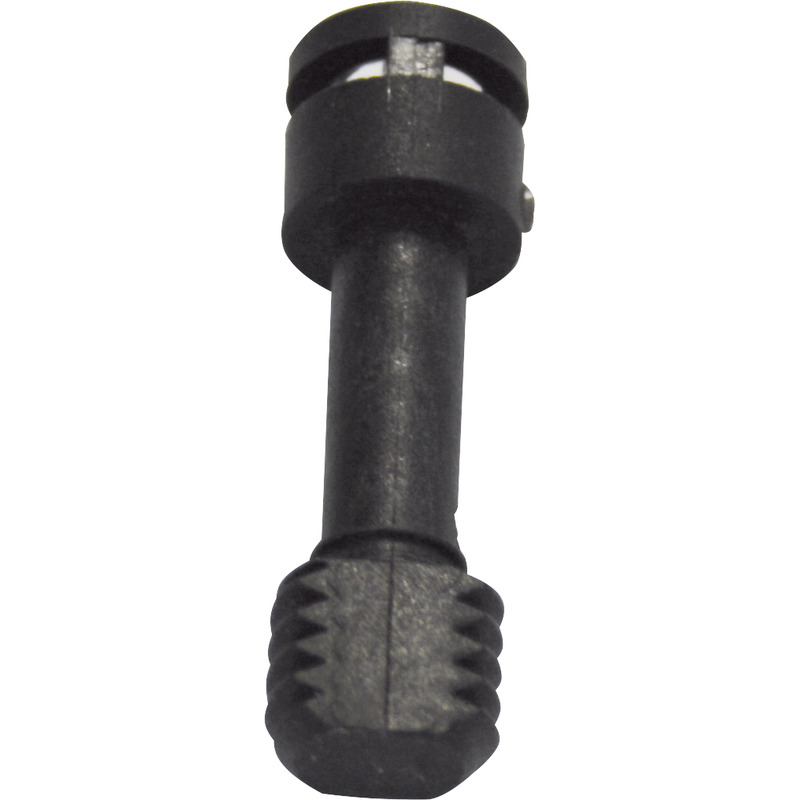

DeckelschraubeTK DS-ku/sw/T40
