#41040101 | Maße: 152 x 152 x 85 mm

Abzweigkasten

Abox Pro 100 AB-L

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 10 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe &...

Farbvarianten

grau

In EasyPrint bedrucken

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

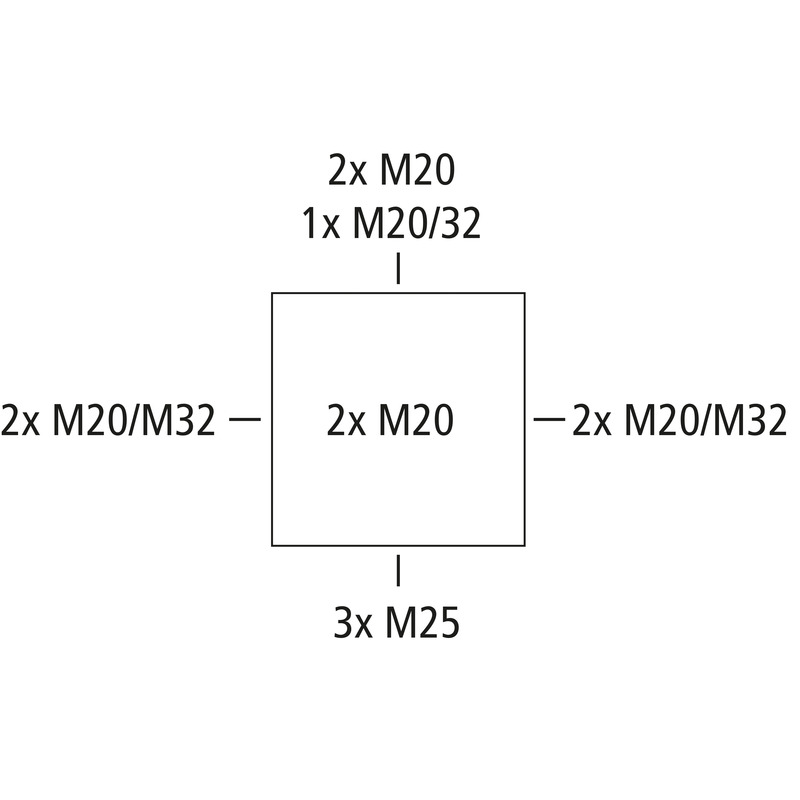

Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 10 mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und ungeschütztem Außenbereich

grau, U_i=1000 V AC, ohne Klemmen

Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm, Deckelverliersicherung

Highlights

Die Abox Pro eignet sich ideal für anspruchsvolle Installationsumgebungen und bietet maximalen Schutz im ungeschützten Außenbereich. Die erstklassigen Produkteigenschaften, darunter die Schutzarten von IP66/IP67/IP69, die UV- und Ammoniakbeständigkeit, sowie die Schlagfestigkeit von IK09, bieten effektiven Schutz vor Wasser, Feuchtigkeit, Staub und Berührung. Dabei runden die VDE- und DLG-Zertifizierungen das Gesamtkonzept noch ab. Dank der DNV-Zertifizierung ist die Abox Pro auch für den Einsatz in der Schifffahrt zugelassen. Mit der Abox Pro-Serie werden neue Maßstäbe in puncto Zuverlässigkeit gesetzt.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	1000 V
Bemessungsisolationsspannung DC	1000 V
max. Leiterquerschnitt	10 mm²
Schutzklasse	II
Schutzart	IP66/IP67/IP69
Klemmenart	ohne

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	152 mm
Länge	152 mm
Höhe	85 mm
Innenlänge	137 mm
Innenbreite	137 mm
Innenhöhe	65 mm
Gewicht	0.5215 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5²	15
max. Anzahl Klemmen bei 2,5²	12
max. Anzahl Klemmen bei 4²	10
max. Anzahl Klemmen bei 6²	8
max. Anzahl Klemmen bei 10²	5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5²	45
max. Anzahl Leiter bei 2,5²	36
max. Anzahl Leiter bei 4²	30
max. Anzahl Leiter bei 6²	24
max. Anzahl Leiter bei 10²	15

Mechanische Eigenschaften

Schlagfestigkeit	IK09
plombierbar	ja
Drehmoment der Deckelschraube	1.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	ungeschützter Außenbereich

Vertriebsdaten

EAN	4013902663880
ETIM Klasse	EC002600
Zolltarifnummer	85389099
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat, glasfaserverstärkt
Material Oberteil	Polycarbonat
Material Dichtung	Thermoplastisches Elastomer
Material Deckelschraube	Edelstahl 1.4567 (V2A)

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Prüfzeichen	DLG (Ammoniakbeständigkeit)
Prüfzeichen	DNV (Klasse: Schiffe & Offshore-Anlagen)

Logistikdaten

Umkarton

EAN / GTIN	4013902663897
Breite	0.4 m
Gewicht	4.5646 kg
Höhe	0.175 m
VME Faktor	8 St
Tiefe	0.305 m

Palette

EAN / GTIN	4013902663903
Breite	0.8 m
Gewicht	158.938 kg
Höhe	1.019 m
VME Faktor	240 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902663880
Breite	0.152 m
Gewicht	0.5215 kg
Höhe	0.085 m
VME Faktor	1 St
Tiefe	0.152 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

Produktvideos

Zubehör

KabelverschraubungKVR M20-MGM

Kabelverschraubung

KVR M20-MGM

Artikelnummer 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB/MGM

Kabelverschraubung

KVR M20-GDB/MGM

Artikelnummer 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M25-MGM

Kabelverschraubung

KVR M25-MGM

Artikelnummer 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M32-MGM

Kabelverschraubung

KVR M32-MGM

Artikelnummer 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

DoppelmembranstutzenDMS M20

Doppelmembranstutzen

DMS M20

Artikelnummer 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25

Doppelmembranstutzen

DMS M25

Artikelnummer 26042501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M32

Doppelmembranstutzen

DMS M32

Artikelnummer 26043201

Dichtbereich 13 - 21 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

MontageplatteAbox MPI 100

Montageplatte

Abox MPI 100

Artikelnummer 89511001

für Abox / Abox Pro 100

Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 2,5 mm, grau inkl....

NormschieneAbox 100 NS35

Normschiene

Abox 100 NS35

Artikelnummer 89531001

für Abox / Abox Pro 100

Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...

KlemmenhalterAbox 100 KH 221 6²

Klemmenhalter

Abox 100 KH 221 6²

Artikelnummer 89600501

zur lagefixierten und hochgesetzten Montage von bis zu 6 Klemmen Wago...

Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...

KlemmenhalterAbox 100 KH 2006 6²

Klemmenhalter

Abox 100 KH 2006 6²

Artikelnummer 89600601

Klemmenhalter mit Normschiene NS35 zur Montage von Reihenklemmen Typ...

Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...

KlemmsteinAbox 100 KLS-10²

Klemmstein

Abox 100 KLS-10²

Artikelnummer 89641001

hochliegende Schraubklemme für Abox/Abox Pro 100, 5-polig - 10², I_n =...

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V. Für die Montage in Abzweigkästen Abox /...

KabeltrassenbefestigungKTB 1-100 neu

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

DeckelverliersicherungTG DVS-42

Deckelverliersicherung

TG DVS-42

Artikelnummer 18200601

für TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deckelverliersicherung für Ersatzbedarf, Set = 10 Stück

Verlustleistungsangaben in Watt

Download

Support & Experten

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Händler finden

Weiterführende Links

Mehr zur neuen Abox & Abox Pro

Zuletzt angesehene Produkte

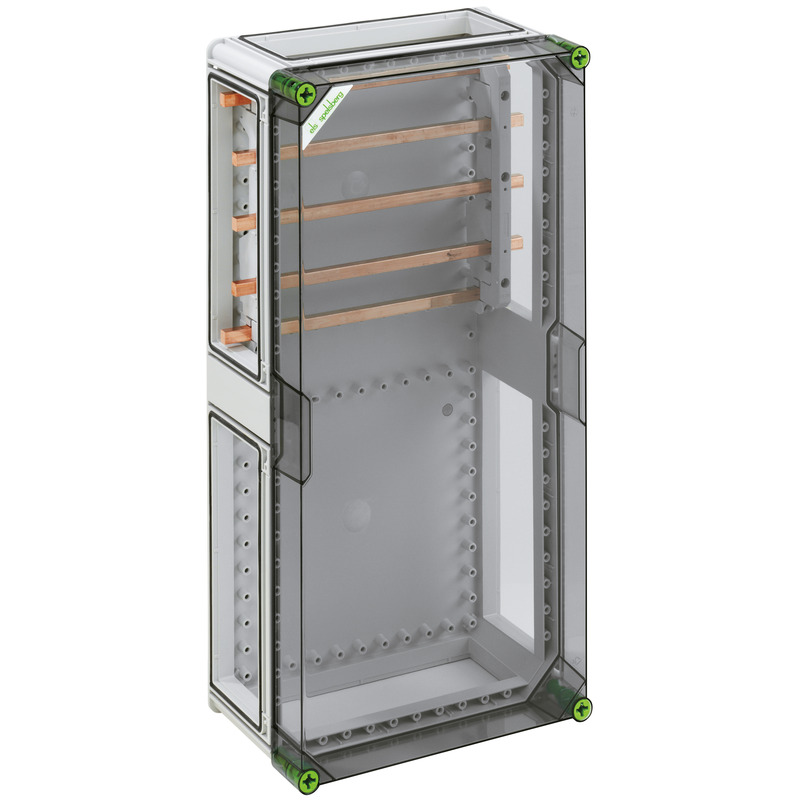

SammelschienengehäuseGSi 453-H
