#49047001 | Maße: 440 x 320 x 179 mm

Abzweigkasten

Abox-i 700-70²/4

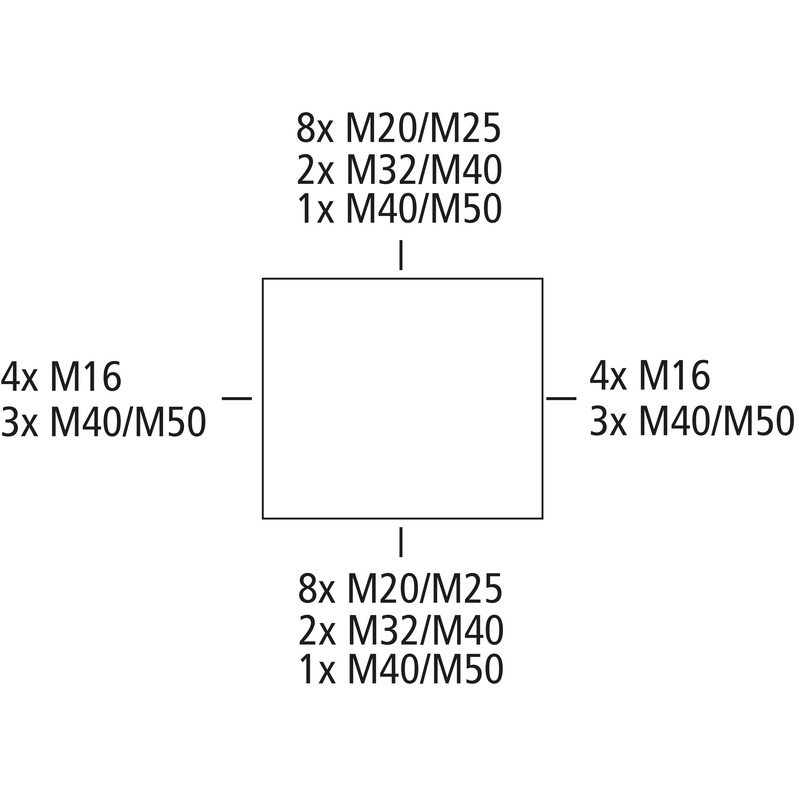

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 70 mm², U_i=690 V AC, Ausschlagmembranen, M16/M20/M25/M32/M40/M50, (24 seitlich), innenliegende Befestigungsstellen, für Installationen im...

Individualisieren

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Abzweigkasten, mit Schutzart IP65, Nennquerschnitt 70 mm², U_i=690 V AC, Ausschlagmembranen, M16/M20/M25/M32/M40/M50, (24 seitlich), innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich

grau, mit Schraubklemme 4-polig - 70² (16-70²)

Highlights

Robustheit, Sicherheit und Flexibilität zeichnen die Abox aus. Die Abzweigkästen sind besonders geeignet für maximalen Schutz beim Anschluss von großen Querschnitten insbesondere in Anwendungen für Gebäude, Gebäudeteile oder Maschinen. Die hochwertigen und robusten Materialeigenschaften werden durch die Schutzart IP65, die Schlagfestigkeit IK08, eine optimale Leitungseinführung und geeignete Klemmen ergänzt, wodurch eine einfache und komfortable Installation sichergestellt wird.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	690 V
max. Leiterquerschnitt	70 mm²
Schutzklasse	II
Schutzart	IP65
Polzahl	4
UL Type Rating	k.A.

Farben

Farbe Unterteil	grau
Farbe Oberteil	grau

Maße und Gewicht

Breite	440 mm
Länge	320 mm
Höhe	179 mm
Gewicht	5.821 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Wand-/Deckenmontage
Schlagfestigkeit	IK08
plombierbar	ja
Drehmoment der Deckelschraube	1.7 Nm
Befestigung	innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-35 °C
Umgebungstemperatur max.	80 °C
Umgebungstemperatur 24h	60 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902311927
ETIM Klasse	EC002600
Zolltarifnummer	85369095
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polycarbonat
Material Oberteil	Polycarbonat, glasfaserverstärkt
Material Dichtung	Polyurethan
Material Deckelschraube	Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN	4013902311927
Breite	0.455 m
Gewicht	6.211 kg
Höhe	0.27 m
VME Faktor	1 St
Tiefe	0.335 m

Palette

EAN / GTIN	4013902311934
Breite	0.8 m
Gewicht	270.44 kg
Höhe	1.74 m
VME Faktor	40 St
Tiefe	1.2 m

Downloads

Planungsdaten

Ausschreibungstexte

CAD-Daten

3D-BIM-Daten herunterladen

Hier gehts zur Support seite

Zubehör

KlemmsteinAbox 700 KLS-70²

Klemmstein

Abox 700 KLS-70²

Artikelnummer 84007001

1-polig - 70 mm²

Verbindungsklemme nach DIN EN 60998 (VDE 0613), U_i=690V

KabeleinführungGKE 32

Kabeleinführung

GKE 32

Artikelnummer 07303201

Gehäuseseite 320 mm, für 2 x 75 mm Ø-Leitungen

Kabeleinführung für Leitungen bis Ø 75 mm, 2 x Flanschverbinder (GFV)

KabeleinführungGKE 43

Kabeleinführung

GKE 43

Artikelnummer 07304301

Gehäuseseite 440 mm, für 3 x 75 mm Ø-Leitungen

Kabeleinführung für Leitungen bis Ø 75 mm, 2 x Flanschverbinder (GFV)

KabelverschraubungKVR M20-MGM

Kabelverschraubung

KVR M20-MGM

Artikelnummer 22742001

Dichtbereich 6 - 12 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M20-GDB/MGM

Kabelverschraubung

KVR M20-GDB/MGM

Artikelnummer 22742101

Dichtbereich 7 - 14 mm, Gewindelänge 9 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M25-MGM

Kabelverschraubung

KVR M25-MGM

Artikelnummer 22742501

Dichtbereich 9 - 16 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M32-MGM

Kabelverschraubung

KVR M32-MGM

Artikelnummer 22743201

Dichtbereich 11 - 21 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M40-MGM

Kabelverschraubung

KVR M40-MGM

Artikelnummer 22744001

Dichtbereich 16 - 28 mm, Gewindelänge 11 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

KabelverschraubungKVR M50-MGM

Kabelverschraubung

KVR M50-MGM

Artikelnummer 22745001

Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm

Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...

DoppelmembranstutzenDMS M20/w

Doppelmembranstutzen

DMS M20/w

Artikelnummer 26012001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25/w

Doppelmembranstutzen

DMS M25/w

Artikelnummer 26012501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M20

Doppelmembranstutzen

DMS M20

Artikelnummer 26042001

Dichtbereich 7 - 13 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M25

Doppelmembranstutzen

DMS M25

Artikelnummer 26042501

Dichtbereich 9 - 17 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M32

Doppelmembranstutzen

DMS M32

Artikelnummer 26043201

Dichtbereich 13 - 21 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

DoppelmembranstutzenDMS M40

Doppelmembranstutzen

DMS M40

Artikelnummer 26044001

Dichtbereich 17 - 28 mm

Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...

BelüftungsstutzenBST M20/sw

Belüftungsstutzen

BST M20/sw

Artikelnummer 26202001

schwarz

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

BelüftungsstutzenBST M20

Belüftungsstutzen

BST M20

Artikelnummer 26242001

grau

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...

NormschieneNS35-216/3

Normschiene

NS35-216/3

Artikelnummer 79503001

universelle Bodenbefestigung, mit Befestigungsschrauben, Länge 216 mm

Normschiene nach DIN EN 60715, 35 x 7,5 mm
