#31070801 | Maße: 89 x 43 x 38 mm

Abzweigdose

Mini 25 SB-L

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2 - 12,5...

mehr lesen

Farbvarianten


Beschreibung

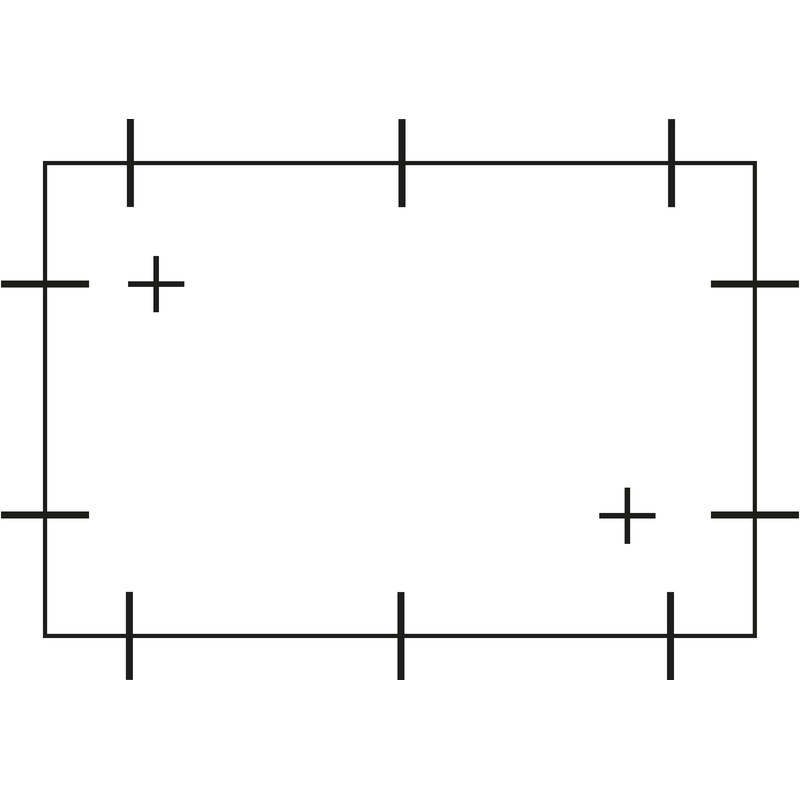

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2 - 12,5 mm, (2 rückseitig, 10 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

rot, ohne Klemmen

Highlights

Der Klassiker der Roten Reihe i12 ist eines der bekanntesten Produkte für den Installateur. Ideal geeignet für eine schnelle und einfache Feuchtrauminstallation im Innenbereich. Für beengte Installationsumgebungen sind die Mini 25 Modelle bestens geeignet. Die schmale Bauform begünstigt das Abzweigen- und Verbinden bei abgehängten Decken oder Kabelkanälen.Die VDE-zertifizierten Abzweigdosen sind in verschiedenen Größen und Farbvarianten erhältlich.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP55
UL Type Rating k.A.

Farben

Farbe Unterteil rot
Farbe Oberteil rot

Maße und Gewicht

Breite 89 mm
Länge 43 mm
Höhe 38 mm
Gewicht 0.026 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5² 5
max. Anzahl Klemmen bei 2,5² 3

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5² 15
max. Anzahl Leiter bei 2,5² 9

Mechanische Eigenschaften

für Dichtbereich min 8.2 mm
für Dichtbereich max 12.5 mm
Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902610556
ETIM Klasse EC002600
Zolltarifnummer 85389099
Mindestbestellmenge 10

Werkstoff

Material Unterteil Polyethylen
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Innenverpackung

EAN / GTIN 4013902636679
Breite 0.435 m
Gewicht 0.26 kg
Höhe 0.113 m
VME Faktor 10 St
Tiefe 0.037 m

Umkarton

EAN / GTIN 4013902610563
Breite 0.444 m
Gewicht 1.774 kg
Höhe 0.165 m
VME Faktor 60 St
Tiefe 0.23 m

Palette

EAN / GTIN 4013902610570
Breite 0.8 m
Gewicht 146.18 kg
Höhe 1.917 m
VME Faktor 4200 St
Tiefe 1.306 m

Stück

EAN / GTIN 4013902610556
Breite 0.089 m
Gewicht 0.026 kg
Höhe 0.038 m
VME Faktor 1 St
Tiefe 0.043 m

Planungsdaten

Ausschreibungstexte

Produktvideos
