Sd 7 SB-L Sd 7 SB-L

#33270701 | Maße: 75 x 75 x 37 mm

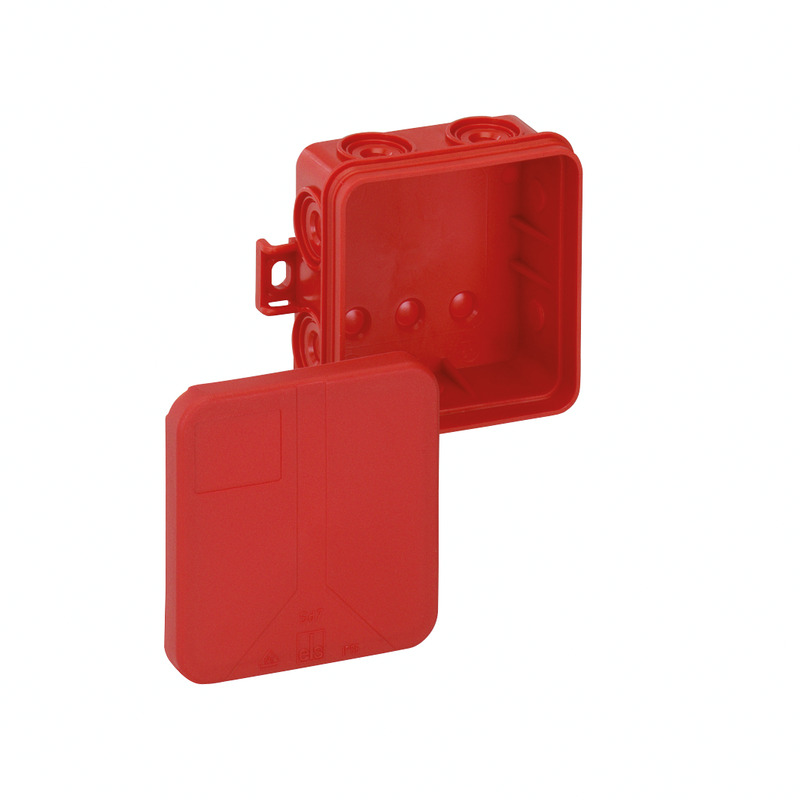

Abzweigdose

Sd 7 SB-L

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2 - 12,5...

mehr lesen
Artikel merken

Beschreibung

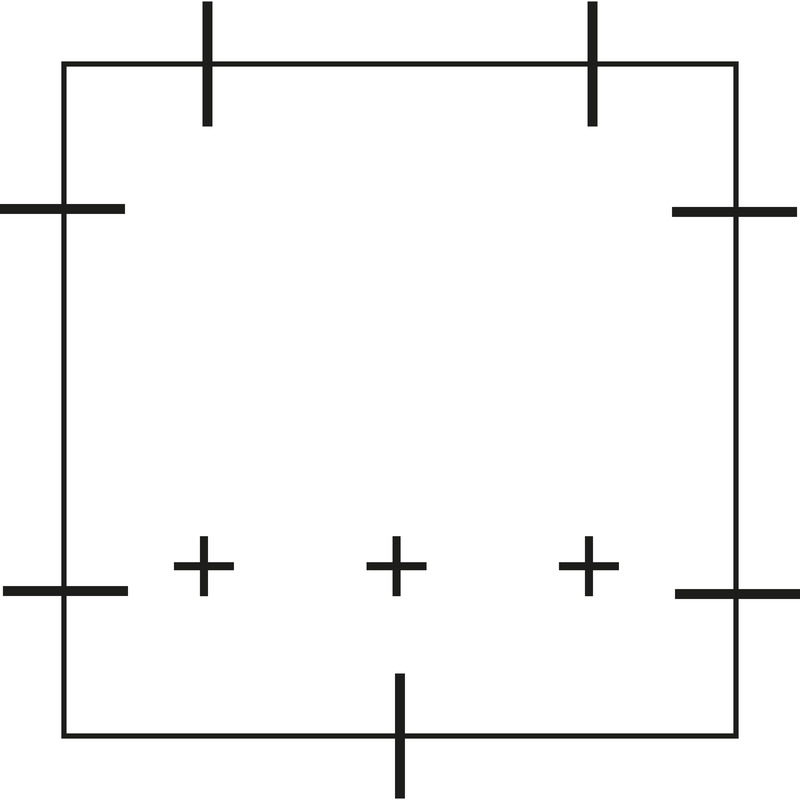

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2 - 12,5 mm, (3 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

rot, ohne Klemmen, zur Kennzeichnung von Stromkreisen der Sicherheitsbeleuchtung

Highlights

Der Klassiker der Roten Reihe i12 ist eines der bekanntesten Produkte für den Installateur. Ideal geeignet für eine schnelle und einfache Feuchtrauminstallation im Innenbereich. Für beengte Installationsumgebungen sind die Mini 25 Modelle bestens geeignet. Die schmale Bauform begünstigt das Abzweigen- und Verbinden bei abgehängten Decken oder Kabelkanälen.Die VDE-zertifizierten Abzweigdosen sind in verschiedenen Größen und Farbvarianten erhältlich.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP55
UL Type Rating k.A.

Farben

Farbe Unterteil rot
Farbe Oberteil rot

Maße und Gewicht

Breite 75 mm
Länge 75 mm
Höhe 37 mm
Gewicht 0.034 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5² 6
max. Anzahl Klemmen bei 2,5² 5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5² 20
max. Anzahl Leiter bei 2,5² 15

Mechanische Eigenschaften

für Dichtbereich min 8.2 mm
für Dichtbereich max 12.5 mm
Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902399345
ETIM Klasse EC002600
Zolltarifnummer 85389099
Mindestbestellmenge 10

Werkstoff

Material Unterteil Polyethylen
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Innenverpackung

EAN / GTIN 4013902928224
Breite 0.38 m
Gewicht 0.365 kg
Höhe 0.1 m
VME Faktor 10 St
Tiefe 0.074 m

Umkarton

EAN / GTIN 4013902315659
Breite 0.399 m
Gewicht 2.38 kg
Höhe 0.265 m
VME Faktor 60 St
Tiefe 0.184 m

Palette

EAN / GTIN 4013902315666
Breite 0.8 m
Gewicht 210.024 kg
Höhe 1.82 m
VME Faktor 5040 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902399345
Breite 0.075 m
Gewicht 0.034 kg
Höhe 0.037 m
VME Faktor 1 St
Tiefe 0.075 m

Downloads

Datenblatt Download

Datenblatt Download (33270701.pdf)

Maßblatt

Maßzeichnung pdf (496 KB)

Maßzeichnung dwg (427 KB)

Maßzeichnung dxf (2 MB)

Zertifikat

CE Erklärung DE/EN/PL pdf (142 KB)

UKCA Erklärung EN pdf (168 KB)

CE Erklärung DE/EN/FR pdf (139 KB)

VDE Zertifikat (EN 60670) DE/EN pdf (301 KB)

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Produktvideos

Zubehör

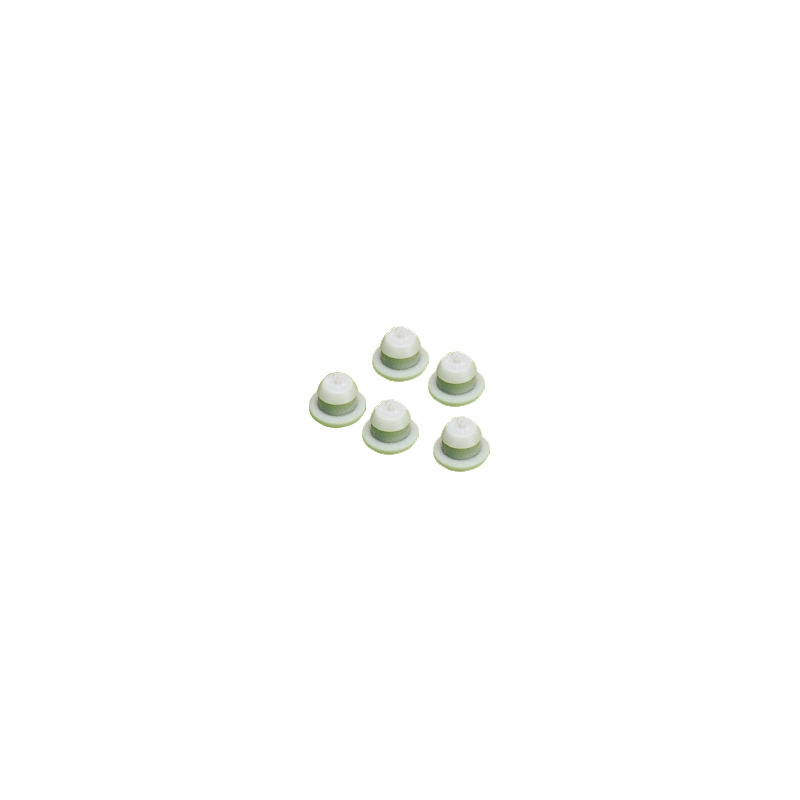

VerschlussstopfenVST RR
Verschlussstopfen - VST RR

Verschlussstopfen

VST RR

Artikelnummer 30040701

grau

Verschlussstopfen, zum nachträglichen Verschließen bereits geöffneter Einführungen an Abzweigdosen...

KabeltrassenbefestigungKTB 2 neu
Kabeltrassenbefestigung - KTB 2

Kabeltrassenbefestigung

KTB 2

Artikelnummer 89601901

Befestigungselement zur werkzeuglosen Montage durch Aufrasten von Gehäusen der Roten Reihe mit...

KlemmenleisteHandyGrip VG 20
Klemmenleiste - HandyGrip VG 20

Klemmenleiste

HandyGrip VG 20

Artikelnummer 68502001

farblich sortiert

12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V

KlemmenleisteHandyGrip VG 21
Klemmenleiste - HandyGrip VG 21

Klemmenleiste

HandyGrip VG 21

Artikelnummer 68502101

einseitig geschlossen, farblich sortiert

12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V

KlemmenleisteHandyGrip VG 21 w
Klemmenleiste - HandyGrip VG 21 w

Klemmenleiste

HandyGrip VG 21 w

Artikelnummer 68512101

einseitig geschlossen, weiß

12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V

SteckklemmeHandyQuick SQ 32
Steckklemme - HandyQuick SQ 32

Steckklemme

HandyQuick SQ 32

Artikelnummer 68832001

dunkelgrau, 3 x 1,0-2,5 mm²

Schraubenlose Verbindungsklemme für eindrähtige Leiter nach DIN EN 60998 (VDE 0613), Ui=400 V

SteckklemmeHandyQuick SQ 52
Steckklemme - HandyQuick SQ 52

Steckklemme

HandyQuick SQ 52

Artikelnummer 68852001

dunkelgrau, 5 x 1,0-2,5 mm²

Schraubenlose Verbindungsklemme für eindrähtige Leiter nach DIN EN 60998 (VDE 0613), Ui=400 V

KabeltrassenbefestigungKTB 1-100 neu
Kabeltrassenbefestigung - KTB 1-100

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

Ähnliche Produkte

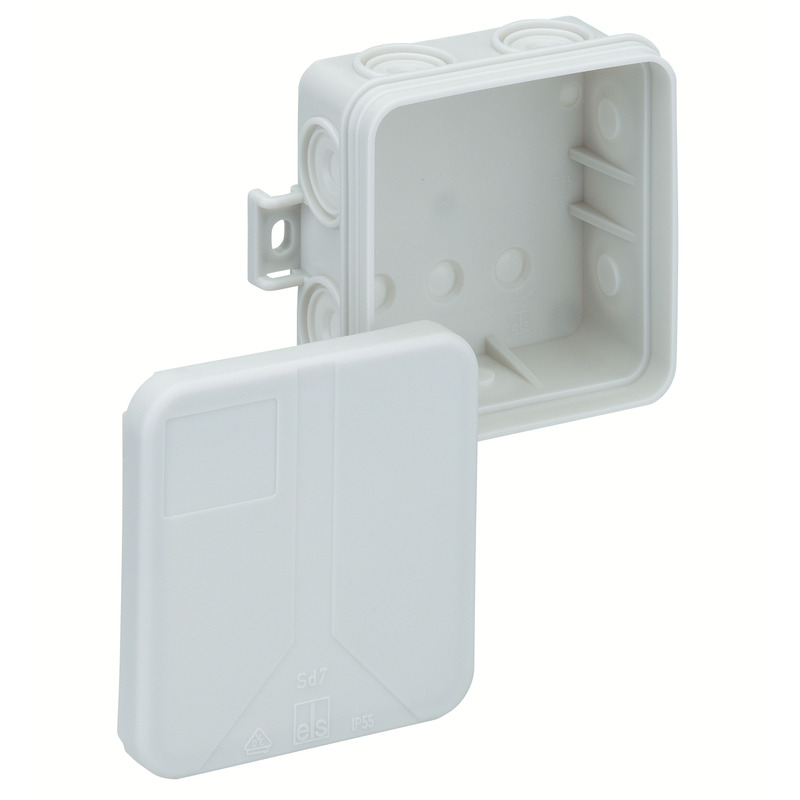

AbzweigdoseSd 7-L
Abzweigdose - Sd 7-L

Abzweigdose

Sd 7-L

Artikelnummer 33290701

grau, ohne Klemmen

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN...

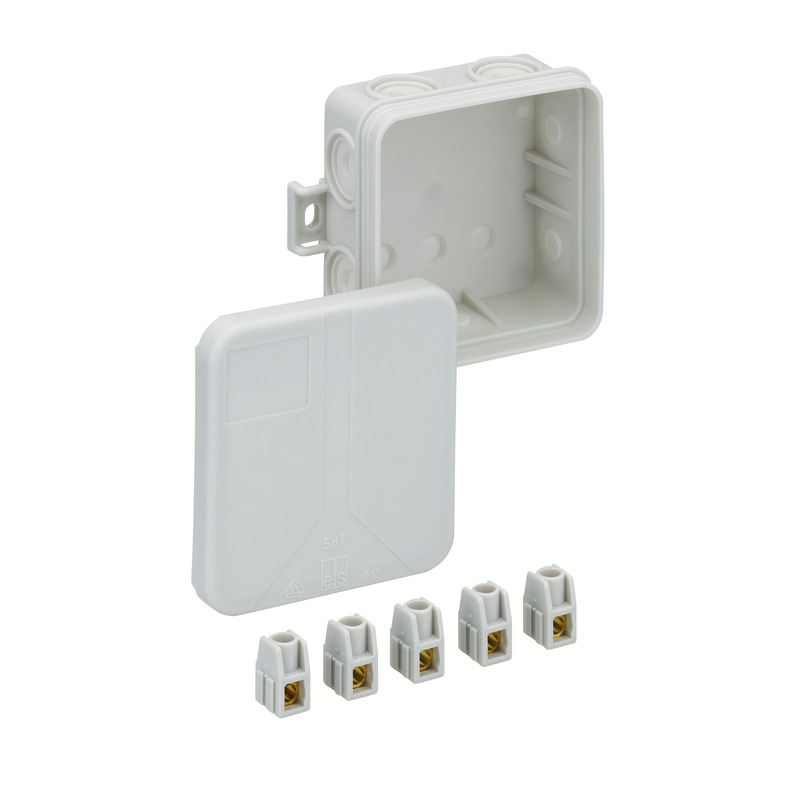

AbzweigdoseSd 7-2,5²
