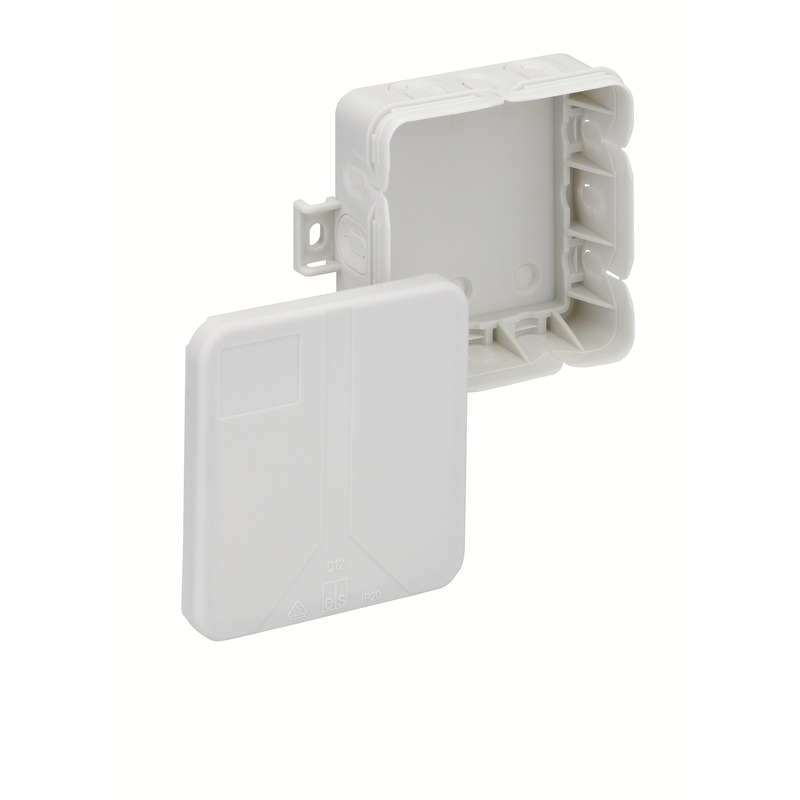

Q 12-L Q 12-L

#33491201 | Maße: 85 x 85 x 37 mm

Abzweigdose

Q 12-L

Abzweigdose, mit Schutzart IP20, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Einführungen mit Kabelrückhaltevermögen, (3 rückseitig, 12...

mehr lesen

Farbvarianten

grau rot
Artikel merken

Beschreibung

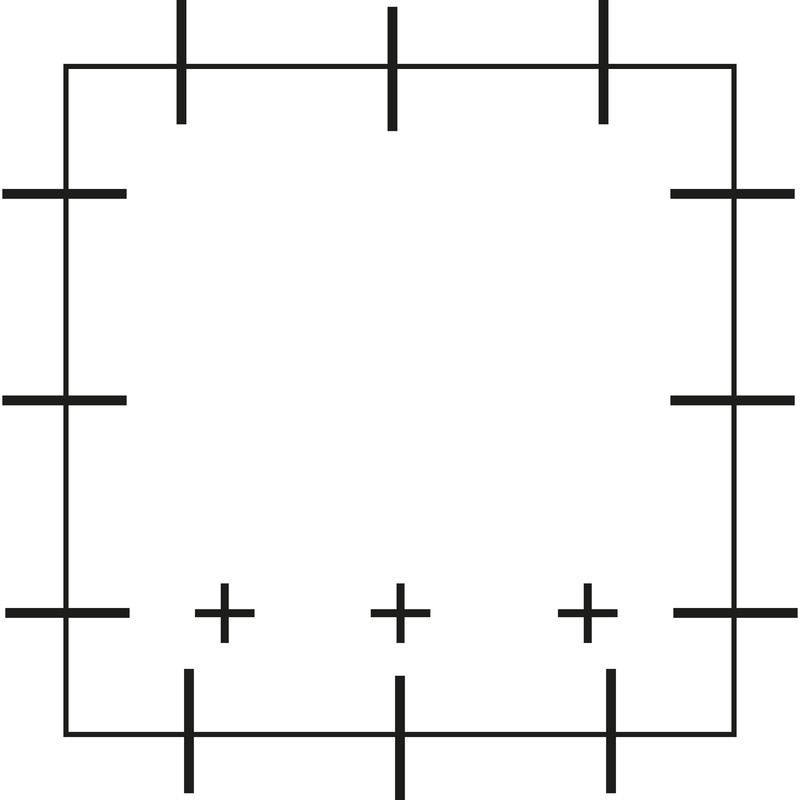

Abzweigdose, mit Schutzart IP20, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Einführungen mit Kabelrückhaltevermögen, (3 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, mit Leitungsrückhaltung, Leitungseinführung von oben möglich

grau, ohne Klemmen

Highlights

Die Abzweigdosen der Roten Reihe sind VDE-zertifiziert, gewährleisten einen Berührungsschutz und garantieren eine sichere Installation für Leitung und Klemme. Die Abzweigdosen ermöglichen einen schnellen und sicheren Anschluss von oben.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP20
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 85 mm
Länge 85 mm
Höhe 37 mm
Gewicht 0.045 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5² 6
max. Anzahl Klemmen bei 2,5² 5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5² 20
max. Anzahl Leiter bei 2,5² 15

Mechanische Eigenschaften

Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902399437
ETIM Klasse EC002600
Zolltarifnummer 85389099
Mindestbestellmenge 10

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Innenverpackung

EAN / GTIN 4013902906345
Breite 0.34 m
Gewicht 0.46 kg
Höhe 0.105 m
VME Faktor 10 St
Tiefe 0.07 m

Umkarton

EAN / GTIN 4013902315499
Breite 0.444 m
Gewicht 3.06 kg
Höhe 0.19 m
VME Faktor 60 St
Tiefe 0.329 m

Palette

EAN / GTIN 4013902315505
Breite 0.8 m
Gewicht 201.6 kg
Höhe 1.93 m
VME Faktor 3600 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902399437
Breite 0.085 m
Gewicht 0.045 kg
Höhe 0.037 m
VME Faktor 1 St
Tiefe 0.085 m

Downloads

Datenblatt Download

Datenblatt Download (33491201.pdf)

Maßblatt

Maßzeichnung pdf (574 KB)

Maßzeichnung dwg (710 KB)

Maßzeichnung dxf (4 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (139 KB)

UKCA Erklärung EN pdf (168 KB)

CE Erklärung DE/EN/PL pdf (142 KB)

VDE Zertifikat (EN 60670) DE/EN pdf (301 KB)

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen
Firmendaten
CAD-Format

Produktvideos

Zubehör

KabeltrassenbefestigungKTB 2 neu
Kabeltrassenbefestigung - KTB 2

Kabeltrassenbefestigung

KTB 2

Artikelnummer 89601901

Befestigungselement zur werkzeuglosen Montage durch Aufrasten von Gehäusen der Roten Reihe mit...

KlemmenleisteHandyGrip VG 20
Klemmenleiste - HandyGrip VG 20

Klemmenleiste

HandyGrip VG 20

Artikelnummer 68502001

farblich sortiert

12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V

KlemmenleisteHandyGrip VG 21
Klemmenleiste - HandyGrip VG 21

Klemmenleiste

HandyGrip VG 21

Artikelnummer 68502101

einseitig geschlossen, farblich sortiert

12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V

KlemmenleisteHandyGrip VG 21 w
Klemmenleiste - HandyGrip VG 21 w

Klemmenleiste

HandyGrip VG 21 w

Artikelnummer 68512101

einseitig geschlossen, weiß

12-polige Schraubklemmen, Nennquerschnitt 2,5 mm², Ui=400 V

SteckklemmeHandyQuick SQ 32
Steckklemme - HandyQuick SQ 32

Steckklemme

HandyQuick SQ 32

Artikelnummer 68832001

dunkelgrau, 3 x 1,0-2,5 mm²

Schraubenlose Verbindungsklemme für eindrähtige Leiter nach DIN EN 60998 (VDE 0613), Ui=400 V

SteckklemmeHandyQuick SQ 52
Steckklemme - HandyQuick SQ 52

Steckklemme

HandyQuick SQ 52

Artikelnummer 68852001

dunkelgrau, 5 x 1,0-2,5 mm²

Schraubenlose Verbindungsklemme für eindrähtige Leiter nach DIN EN 60998 (VDE 0613), Ui=400 V

KabeltrassenbefestigungKTB 1-100 neu
Kabeltrassenbefestigung - KTB 1-100

Kabeltrassenbefestigung

KTB 1-100

Artikelnummer 89602901

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und...

Ähnliche Produkte

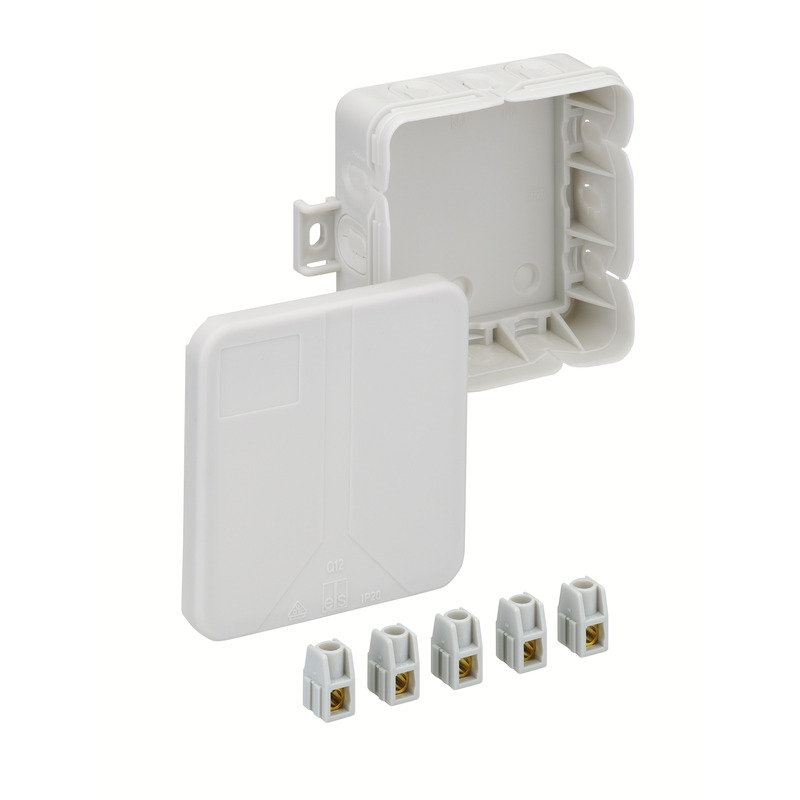

AbzweigdoseQ 12-2,5²
Abzweigdose - Q 12-2,5²

Abzweigdose

Q 12-2,5²

Artikelnummer 33441201

grau, In=24 A, mit 5 aneinanderreihbaren Schraubklemmen 2,5 mm² (5 x1²...

Abzweigdose, mit Schutzart IP20, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN...

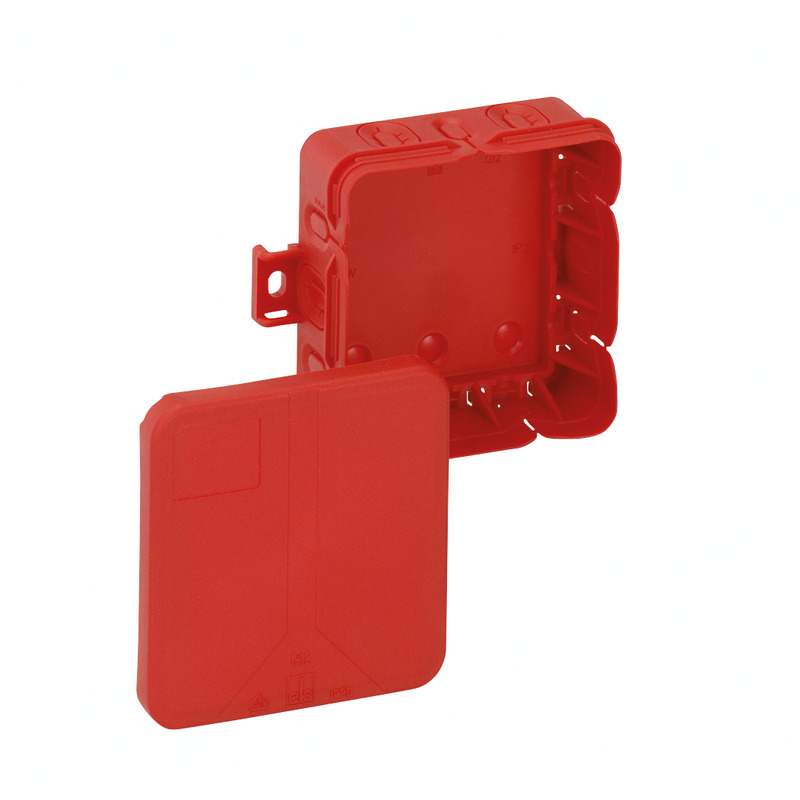

AbzweigdoseQ 12 SB-L
