#34401201 | Maße: 85 x 85 x 37 mm

Abzweigdose

2K-12-L/br

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende, weiche Einführungsmembranen, Dichtbereich 2...

mehr lesen

Farbvarianten


Beschreibung

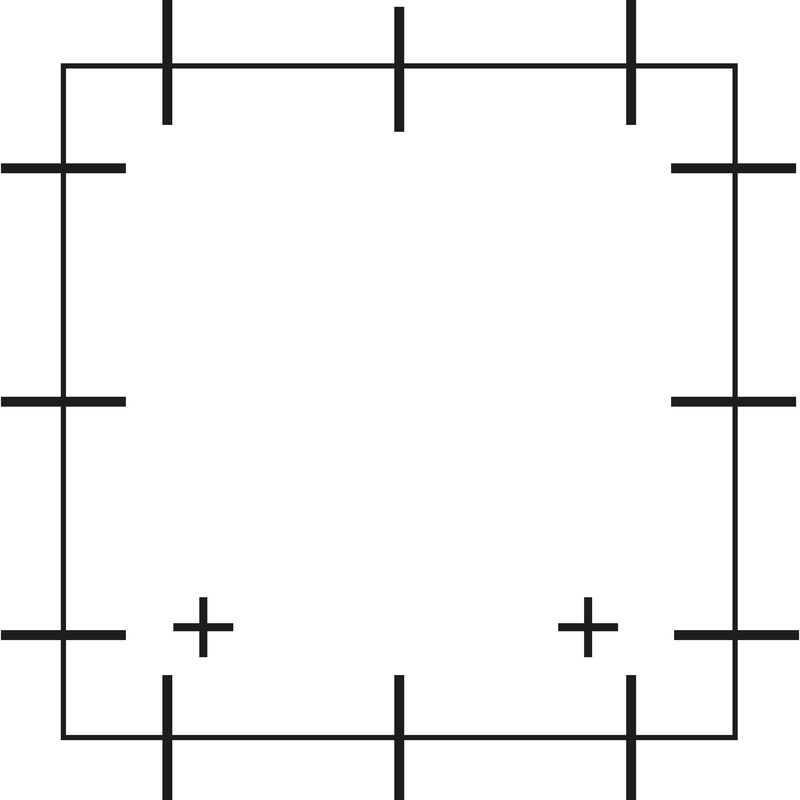

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende, weiche Einführungsmembranen, Dichtbereich 2 - 14 mm, (2 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

braun, ohne Klemmen

Highlights

Die 2K-Typen der Roten Reihe sind mit selbstdichtenden, weichen Einführungsmembranen ausgestattet. Sie ermöglichen eine werkzeuglose Leitungseinführung. Das macht das Arbeiten schneller und komfortabler. Die VDE-zertifizierten Abzweigdosen sind in verschiedenen Größen und Farbvarianten erhältlich.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP55
UL Type Rating k.A.

Farben

Farbe Unterteil braun
Farbe Oberteil braun

Maße und Gewicht

Breite 85 mm
Länge 85 mm
Höhe 37 mm
Gewicht 0.04 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5² 6
max. Anzahl Klemmen bei 2,5² 5

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5² 20
max. Anzahl Leiter bei 2,5² 15

Mechanische Eigenschaften

für Dichtbereich min 2 mm
für Dichtbereich max 14 mm
Befestigungsart Wand-/Deckenmontage
Schlagfestigkeit IK07
plombierbar nein
Befestigung innenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902400522
ETIM Klasse EC002600
Zolltarifnummer 85389099
Mindestbestellmenge 10

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen
Material Einführung Thermoplastisches Elastomer
Material Dichtung Thermoplastisches Elastomer

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Innenverpackung

EAN / GTIN 4013902303816
Breite 0.425 m
Gewicht 0.46 kg
Höhe 0.035 m
VME Faktor 10 St
Tiefe 0.13 m

Umkarton

EAN / GTIN 4013902315864
Breite 0.444 m
Gewicht 2.76 kg
Höhe 0.19 m
VME Faktor 60 St
Tiefe 0.329 m

Palette

EAN / GTIN 4013902315871
Breite 0.8 m
Gewicht 185.6 kg
Höhe 1.93 m
VME Faktor 3600 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902400522
Breite 0.085 m
Gewicht 0.04 kg
Höhe 0.037 m
VME Faktor 1 St
Tiefe 0.085 m
