#34560801 | Maße: 89 x 43 x 38 mm

Abzweigdose

2K-Mini AB-L/w

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende, weiche Einführungsmembranen, Dichtbereich 2...

mehr lesen

Farbvarianten


Beschreibung

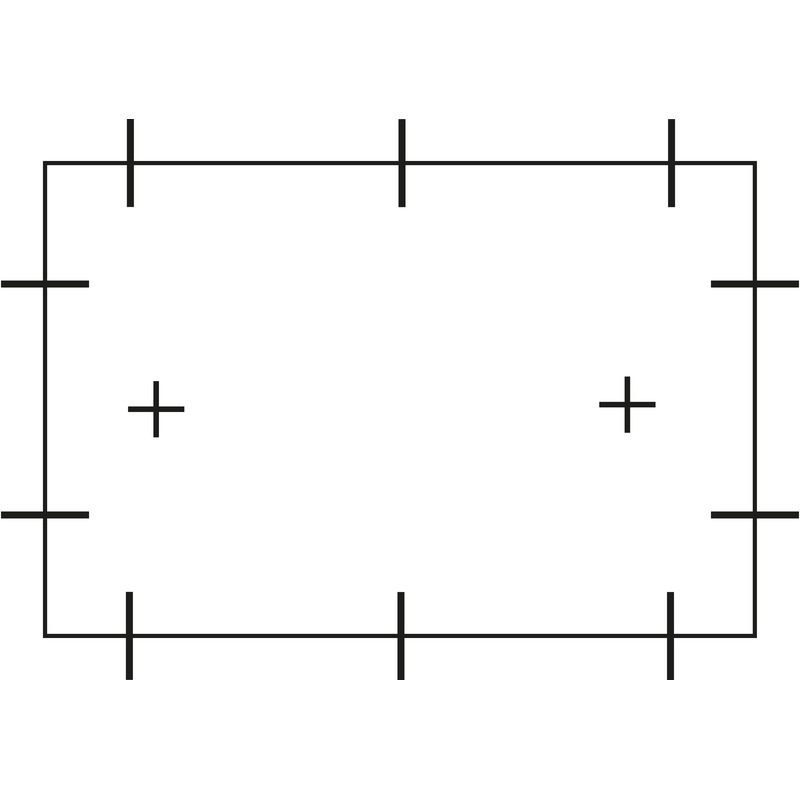

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende, weiche Einführungsmembranen, Dichtbereich 2 - 14 mm, (1 rückseitig, 10 seitlich), außenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich

weiß, ohne Klemmen

Highlights

Die 2K-Typen der Roten Reihe sind mit selbstdichtenden, weichen Einführungsmembranen ausgestattet. Sie ermöglichen eine werkzeuglose Leitungseinführung. Das macht das Arbeiten schneller und komfortabler. Die VDE-zertifizierten Abzweigdosen sind in verschiedenen Größen und Farbvarianten erhältlich.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
max. Leiterquerschnitt 2,5 mm²
Schutzklasse II
Schutzart IP55
Klemmenart ohne
UL Type Rating k.A.

Farben

Farbe Unterteil weiß
Farbe Oberteil weiß

Maße und Gewicht

Breite 89 mm
Länge 43 mm
Höhe 38 mm
Innenlänge 33 mm
Innenbreite 79 mm
Innenhöhe 33 mm
Gewicht 0.0317 kg

Materialeigenschaften

UV-beständig nein
halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Max. Anzahl Klemmen je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Klemmen bei 1,5² 5
max. Anzahl Klemmen bei 2,5² 3

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

max. Anzahl Leiter bei 1,5² 15
max. Anzahl Leiter bei 2,5² 9

Mechanische Eigenschaften

für Dichtbereich min 2 mm
für Dichtbereich max 14 mm
Schlagfestigkeit IK07
plombierbar nein
Befestigungsart (auf der Wand) Wand-/Deckenmontage
Befestigung außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort Innenbereich

Vertriebsdaten

EAN 4013902642519
ETIM Klasse EC002600
Zolltarifnummer 85389099
Mindestbestellmenge 10

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen
Material Einführung Thermoplastisches Elastomer
Material Dichtung Thermoplastisches Elastomer

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Innenverpackung

EAN / GTIN 4013902642526
Breite 0.435 m
Gewicht 0.317 kg
Höhe 0.113 m
VME Faktor 10 St
Tiefe 0.037 m

Umkarton

EAN / GTIN 4013902642540
Breite 0.444 m
Gewicht 2.1124 kg
Höhe 0.165 m
VME Faktor 60 St
Tiefe 0.23 m

Palette

EAN / GTIN 4013902642533
Breite 0.8 m
Gewicht 169.868 kg
Höhe 1.917 m
VME Faktor 4200 St
Tiefe 1.306 m

Stück

EAN / GTIN 4013902642519
Breite 0.089 m
Gewicht 0.0317 kg
Höhe 0.038 m
VME Faktor 1 St
Tiefe 0.043 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Produktvideos
