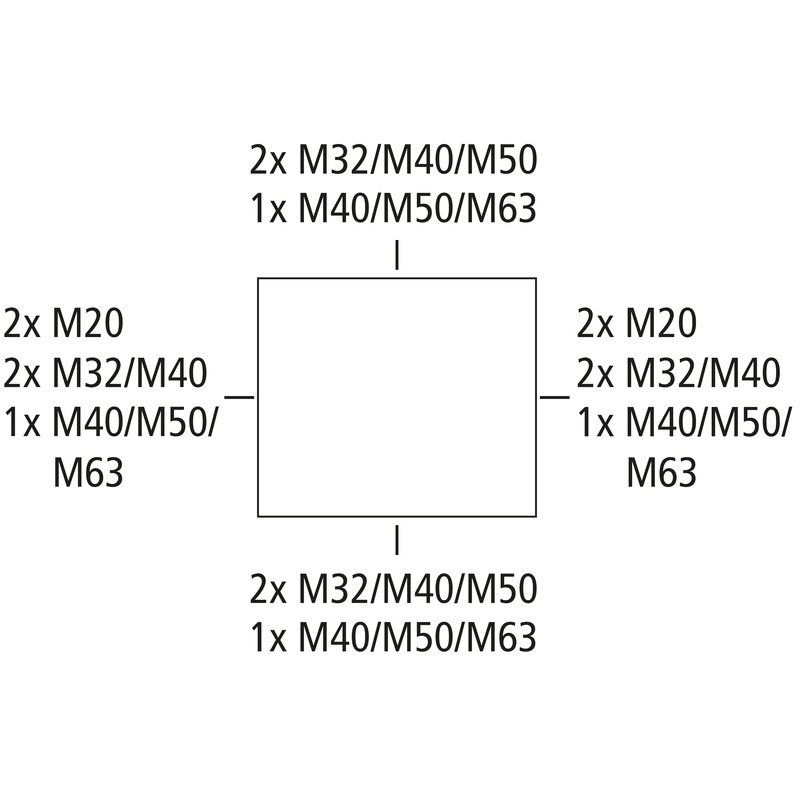

Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 70 mm², Ui=690 V AC, Ausschlagmembranen, M20/M32/M40/M50/M63, (16 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich
grau, mit Schraubklemme, 5-polig - 70² (16-70²)
Beigefügtes Zubehör:
3 Würgenippel mit Gegenmutter IP54 M63 Dichtbereich 24 - 43 mm
| Bemessungsisolationsspannung AC | 690 V |
|---|---|
| max. Leiterquerschnitt | 70 mm² |
| Schutzklasse | II |
| Schutzart | IP54/IP65 |
| Polzahl | 5 |
| UL Type Rating | k.A. |
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
| Breite | 300 mm |
|---|---|
| Länge | 450 mm |
| Höhe | 132 mm |
| Gewicht | 3.895 kg |
| UV-beständig | nein |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK07 |
| plombierbar | ja |
| Drehmoment der Deckelschraube | 1 Nm |
| Befestigung | innenliegende Befestigungsstellen |
| max. relative Luftfeuchtigkeit 25°C | 95 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | Innenbereich |
| EAN | 4013902641925 |
|---|---|
| ETIM Klasse | EC002600 |
| Zolltarifnummer | 85369095 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polystyrol |
|---|---|
| Material Oberteil | Polystyrol |
| Material Deckelschraube | Polyamid, glasfaserverstärkt |
| EAN / GTIN | 4013902641925 |
|---|---|
| Breite | 0.465 m |
| Gewicht | 4.361 kg |
| Höhe | 0.175 m |
| VME Faktor | 1 St |
| Tiefe | 0.32 m |
| EAN / GTIN | 4013902641932 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 283.66 kg |
| Höhe | 1.89 m |
| VME Faktor | 60 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(87041101.TXT 803 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Klemmstein
Abox 700 KLS-70²
Artikelnummer 84007001
1-polig - 70 mm²
Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V
Normschiene
NS35-216/3
Artikelnummer 79503001
universelle Bodenbefestigung, mit Befestigungsschrauben, Länge 216 mm
Normschiene nach DIN EN 60715, 35 x 7,5 mm
Montageplatte
AK MPI 3
Artikelnummer 79500301
AKL/AKi 3-4, Abox 700
Montageplatte aus melamin-kaschiertem Isolierstoff, Stärke 4 mm, inkl. Befestigungsschrauben, grau
Kombiset
KS M20
Artikelnummer 19202001
Gewindelänge 17 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...
Kombiset
KS M32
Artikelnummer 19203201
Gewindelänge 20 mm
Kombiset zum Verbinden von Gehäusen mit metrischen Einführungen, Polystyrol, grau, komplett mit...
Kombistutzen
KST M25-17
Artikelnummer 19302501
Länge 17 mm, zur vertikalen Verbindung von AK/AKi 03 - 12...
Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm
Kombistutzen
KST M25-33
Artikelnummer 19302601
Länge 33 mm, zur vertikalen Verbindung von AK 14 - 56, AK/AKi 24...
Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm
Kombistutzen
KST M32
Artikelnummer 19303201
Länge 25 mm, zur vertikalen und horizontalen Verbindung von AK/AKi 24...
Kombistutzen zum Verbinden von Gehäusen, Polyethylen, grau, für Wandstärke 1,5 - 4,0 mm
Würgestopfen
WST M20
Artikelnummer 20342001
Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgestopfen
WST M32
Artikelnummer 20343201
Dichtbereich 17 - 24 mm, Gewindelänge 14 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgestopfen
WST M40
Artikelnummer 20344001
Dichtbereich 17 - 24 mm, Gewindelänge 14 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgestopfen
WST M50
Artikelnummer 20345001
Dichtbereich 22 - 35 mm, Gewindelänge 18 mm
Würgestopfen, IP54, M_ x 1,5 mm, mit geschlossener Dichtungsmembran, grau
Würgenippel
WNI M20
Artikelnummer 21342001
Dichtbereich 8 - 13,5 mm, Gewindelänge 12 mm
Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau
Würgenippel
WNI M32
Artikelnummer 21343201
Dichtbereich 11 - 22 mm, Gewindelänge 14 mm
Würgenippel, IP54, M_ x 1,5 mm, mit offener Dichtungsmembran, grau
Stufennippel
SNI M20
Artikelnummer 21642001
Dichtbereich 5 - 16 mm
Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...
Stufennippel
SNI M32
Artikelnummer 21643201
Dichtbereich 13 - 26,5 mm
Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...
Stufennippel
SNI M40
Artikelnummer 21644001
Dichtbereich 13 - 34 mm
Stufennippel, IP55, mit geschlossener Dichtungsmembran, abschneidbar in mehreren Stufen,...
Kabelverschraubung
KVR M20-MGM
Artikelnummer 22742001
Dichtbereich 6 - 12 mm, Gewindelänge 9 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M20-GDB/MGM
Artikelnummer 22742101
Dichtbereich 7 - 14 mm, Gewindelänge 9 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M25-MGM
Artikelnummer 22742501
Dichtbereich 9 - 16 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M32-MGM
Artikelnummer 22743201
Dichtbereich 11 - 21 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M40-MGM
Artikelnummer 22744001
Dichtbereich 16 - 28 mm, Gewindelänge 11 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Kabelverschraubung
KVR M50-MGM
Artikelnummer 22745001
Dichtbereich 21 - 34,5 mm, Gewindelänge 13 mm
Kabelverschraubung, IP68/IP69*, mit Zugentlastung, Polyamid, M_ x 1,5 mm, mit Gegenmutter, grau
(*...
Anbaustutzen
AST M20
Artikelnummer 23042001
Dichtbereich 8 - 13,5 mm
Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Anbaustutzen
AST M32
Artikelnummer 23043201
Dichtbereich 13 - 23 mm
Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Anbaustutzen
AST M40
Artikelnummer 23044001
Dichtbereich 17 - 30 mm
Anbaustutzen IP55, mit offener Dichtungsmembran, thermoplastisches Elastomer (TPE), für Wandstärken...
Verschlussstopfen
VST M20
Artikelnummer 23142001
Dichtbereich 8 - 13,5 mm
Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
Verschlussstopfen
VST M32
Artikelnummer 23143201
Dichtbereich 13 - 23 mm
Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
Verschlussstopfen
VST M40
Artikelnummer 23144001
Dichtbereich 17 - 30 mm
Verschlussstopfen, IP55, mit geschlossener Dichtungsmembran, thermoplastisches Elastomer (TPE), für...
Doppelmembranstutzen
DMS M20/w
Artikelnummer 26012001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25/w
Artikelnummer 26012501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M20
Artikelnummer 26042001
Dichtbereich 7 - 13 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M25
Artikelnummer 26042501
Dichtbereich 9 - 17 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M32
Artikelnummer 26043201
Dichtbereich 13 - 21 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Doppelmembranstutzen
DMS M32/4
Artikelnummer 26043301
Dichtbereich 3,5 - 6 mm pro Einführung
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, max. vier Leitungseinführungen...
Doppelmembranstutzen
DMS M40
Artikelnummer 26044001
Dichtbereich 17 - 28 mm
Doppelmembranstutzen, IP66, mit zwei Dichtungsmembranen, geschlossen, thermoplastisches Elastomer...
Belüftungsstutzen
BST M20/sw
Artikelnummer 26202001
schwarz
Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
Belüftungsstutzen
BST M20
Artikelnummer 26242001
grau
Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen,...
Rohrstutzen
RST M20
Artikelnummer 28842001
für Rohre mit einem Aussendurchmesser von 20 mm
Rohrstutzen zur Aufnahme von glatten Rohren, mit Gegenmutter, Polystyrol, grau
Rohrstutzen
RST M32
Artikelnummer 28843201
für Rohre mit einem Aussendurchmesser von 32 mm
Rohrstutzen zur Aufnahme von glatten Rohren, mit Gegenmutter, Polystyrol, grau
Abzweigkasten
Abox 700-L
Artikelnummer 87091001
grau, ohne Klemmen
Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 70 mm², Ui=690 V AC, Ausschlagmembranen,...
Abzweigkasten
Abox 700-70²/4
Artikelnummer 87041001
grau, mit Schraubklemme, 4-polig - 70² (16-70²)
Abzweigkasten, mit Schutzart IP54/IP65, Nennquerschnitt 70 mm², Ui=690 V AC, Ausschlagmembranen,...
Unterstützung
Hier gehts zur Support seiteUnterstützung
Hier gehts zur Support seite
Händler finden
Händler finden

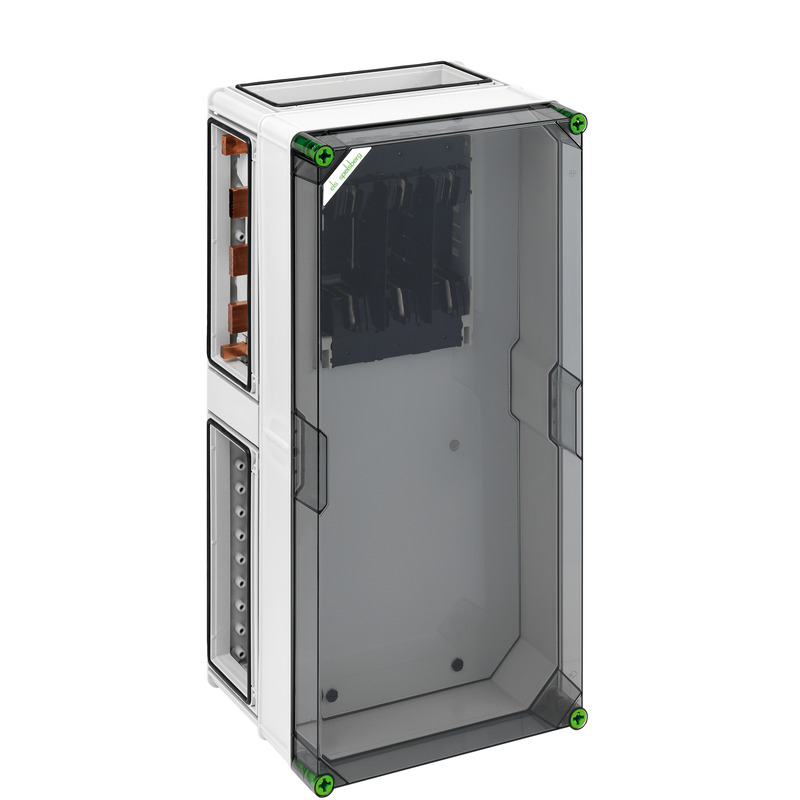

NH-Reitersicherungsgehäuse
