Beschreibung
Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 16 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
grau
Das Produkt ist nicht mehr lieferbar!
#30104101 | Maße: 190 x 446 x 161 mm
Abzweigkasten
Rapid-Box 2,5-16² STV 2x3-pol.
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| Bemessungsisolationsspannung DC | 400 V |
| max. Leiterquerschnitt | 16 mm² |
| Schutzart | IP66 |
| UL Type Rating | k.A. |
Farben
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
Maße und Gewicht
| Breite | 190 mm |
|---|---|
| Länge | 446 mm |
| Höhe | 161 mm |
| Gewicht | 4.05 kg |
Materialeigenschaften
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V0 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK09 |
| plombierbar | nein |
| Anreihbar | ja |
Umgebungsbedingungen
| max. relative Luftfeuchtigkeit 25°C | 100 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
Vertriebsdaten
| ETIM Klasse | EC002600 |
|---|---|
| Zolltarifnummer | 85369095 |
Werkstoff
| Material Unterteil | Kunststoff |
|---|---|
| Material Oberteil | Duroplast |
| Material Dichtung | Elastomer |
Zertifikate
| Prüfzeichen | VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) |
|---|
Downloads
Datenblatt Download
Montageanleitung
Maßblatt
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(30104101.TXT 671 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Ähnliche Produkte

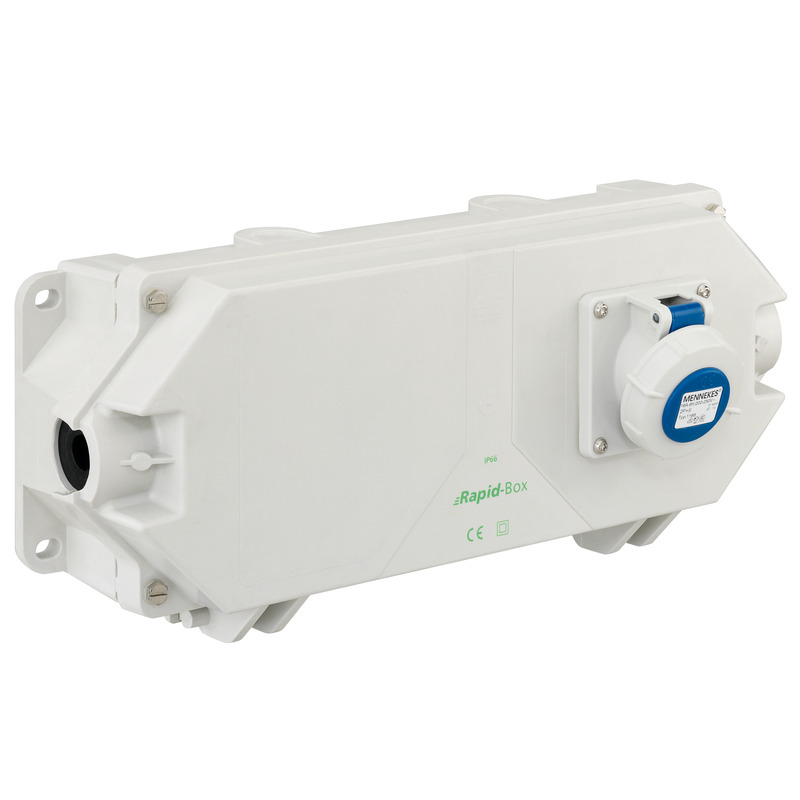

AbzweigkastenRapid-Box 2,5-16² STV 1x3-pol.
