Beschreibung
Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 50 mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
grau
Das Produkt ist nicht mehr lieferbar!
#30116101 | Maße: 190 x 446 x 161 mm
Abzweigkasten
Rapid-Box 10-50² STV 2x5-polig
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| Bemessungsisolationsspannung DC | 400 V |
| max. Leiterquerschnitt | 50 mm² |
| Schutzart | IP66 |
| UL Type Rating | k.A. |
Farben
| Farbe Unterteil | grau |
|---|---|
| Farbe Oberteil | grau |
Maße und Gewicht
| Breite | 190 mm |
|---|---|
| Länge | 446 mm |
| Höhe | 161 mm |
| Gewicht | 8.133 kg |
Materialeigenschaften
| UV-beständig | ja |
|---|---|
| halogenfrei | ja |
| Brennbarkeitsklasse nach UL94 | V0 |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Befestigungsart | Wand-/Deckenmontage |
|---|---|
| Schlagfestigkeit | IK09 |
| plombierbar | nein |
| Anreihbar | ja |
Umgebungsbedingungen
| max. relative Luftfeuchtigkeit 25°C | 100 % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| Installationsort | geschützter Außenbereich |
Vertriebsdaten
| ETIM Klasse | EC002600 |
|---|---|
| Zolltarifnummer | 85369095 |
Werkstoff
| Material Unterteil | Kunststoff |
|---|---|
| Material Oberteil | Duroplast |
| Material Dichtung | Elastomer |
Zertifikate
| Prüfzeichen | VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) |
|---|
Downloads
Datenblatt Download
Montageanleitung
Maßblatt
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(30116101.TXT 671 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Ähnliche Produkte

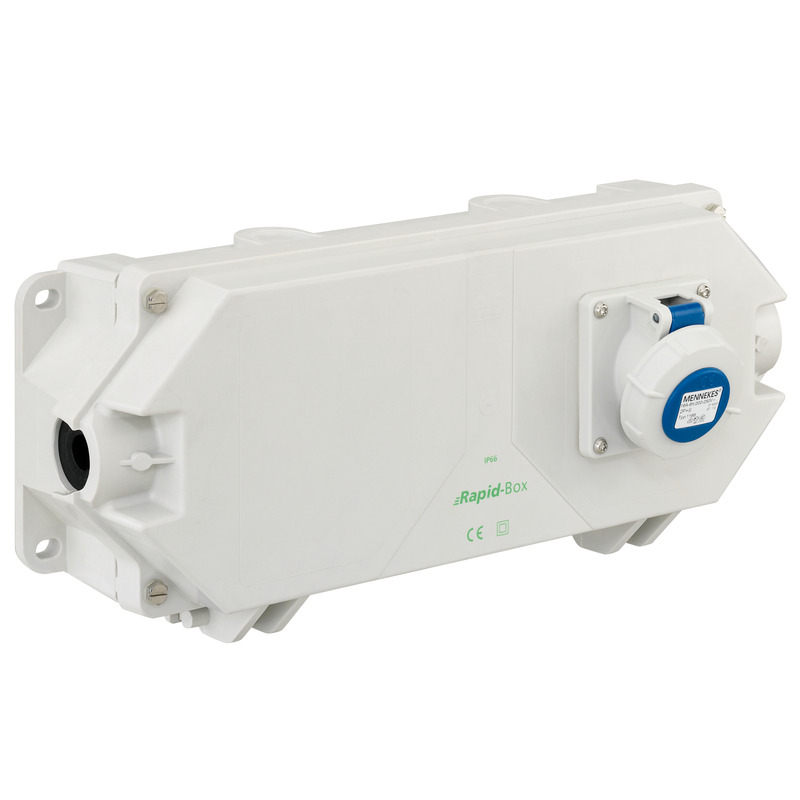

AbzweigkastenRapid-Box 10-50² STV 1x3-polig
Abzweigkasten
Rapid-Box 10-50² STV 1x3-polig
Artikelnummer 30113101
grau
Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 50 mm², Ui=400 V AC, zertifiziert durch VDE (DIN...

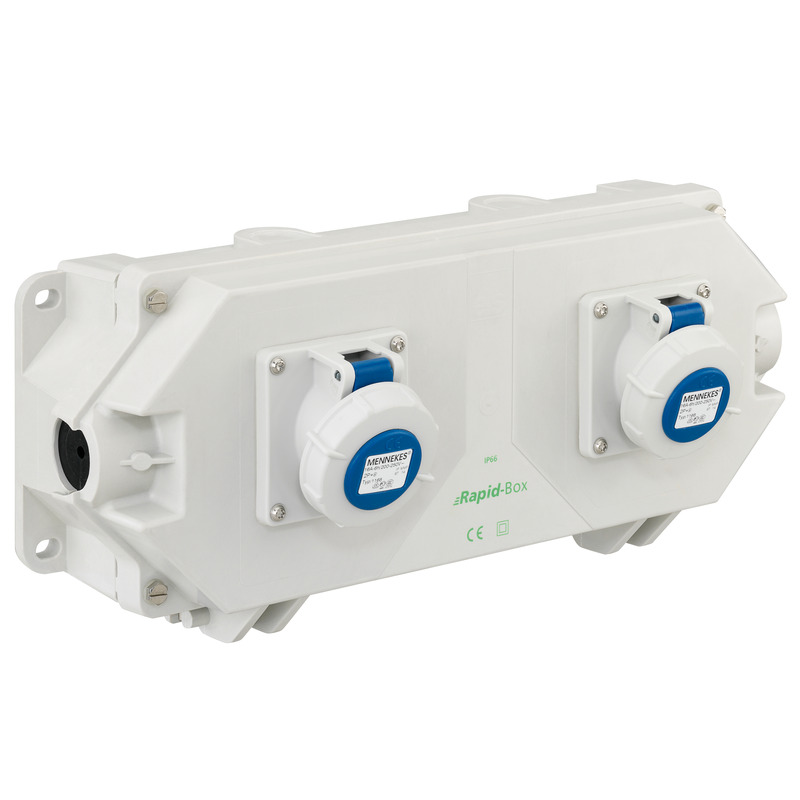

AbzweigkastenRapid-Box 10-50² STV 2x3-polig
Abzweigkasten
Rapid-Box 10-50² STV 2x3-polig
Artikelnummer 30114101
grau
Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 50 mm², Ui=400 V AC, zertifiziert durch VDE (DIN...
AbzweigkastenRapid-Box 10-50² STV 1x5-polig
Abzweigkasten
Rapid-Box 10-50² STV 1x5-polig
Artikelnummer 30115101
grau
Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 50 mm², Ui=400 V AC, zertifiziert durch VDE (DIN...
Support & Experten
Hier gehts zur Support seite
Unterstützung
Hier gehts zur Support seite
Hier gehts zur Support seite
Unterstützung
Hier gehts zur Support seiteHändler finden
Händler finden
Händler finden
Händler findenZuletzt angesehene Produkte
AbzweigkastenAbox SLK-4²/w
neu
Abzweigkasten
Abox SLK-4²/w
Artikelnummer 80417001
weiß, In=32 A, mit 5 bodenfixierten, schraubenlosen 3-Leiter-Klemmen...
Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 4 mm², Ui=450 V AC, zertifiziert durch VDE (DIN...
NH-ReiterlasttrennergehäuseGST 2325-630
NH-Reiterlasttrennergehäuse
GST 2325-630
Artikelnummer 04622586
Sammelschienensystem 630 A, mit transparentem Deckel
NH-Reiter-Sicherungs-Lasttrennschaltergehäuse, 2 x NH 000-Reiter-Sicherungs-Lasttrennschalter,...
GießharzbeutelGHB Pro 1
Gießharzbeutel
GHB Pro 1
Artikelnummer 49252101
für Abox Pro XT-2,5² und Abox Pro XT SLK-2,5², Inhalt 250 ml
Gießharzbeutel für Abox Pro XT und Abox Pro XT SL(K), kennzeichnungsfrei mit Trichter und...
KlemmenhalterAbox 160 KH 2010 10²
Klemmenhalter
Abox 160 KH 2010 10²
Artikelnummer 89600701
Klemmenhalter mit Normschiene NS35 zur Montage von Reihenklemmen Typ...
Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...
KlemmenhalterAbox 100 KH 221 6²
Klemmenhalter
Abox 100 KH 221 6²
Artikelnummer 89600501
zur lagefixierten und hochgesetzten Montage von bis zu 6 Klemmen Wago...
Klemmenhalter inkl. Befestigungsmaterial zur Montage von Wago Installations- und Reihenklemmen in...
NormschieneAbox 060 NS35
Normschiene
Abox 060 NS35
Artikelnummer 89530601
für Abox / Abox Pro 060
Normschiene nach DIN EN 60715, 35 x 7,5 mm, inkl. Befestigungsschrauben. Für die Montage in...
KlemmsteinAbox 160 KLS-16²
Klemmstein
Abox 160 KLS-16²
Artikelnummer 89641601
hochliegende Schraubklemme für Abox/Abox Pro 160, 5-polig - 16 mm², In...
Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox /...
AbzweigkastenAbox Pro XT SLK-2,5²
Abzweigkasten
Abox Pro XT SLK-2,5²
Artikelnummer 40246001
grau, In=24 A, mit 3 bodenfixierten, schraubenlosen 3-Leiter-Klemmen...
Abzweigkasten, mit Schutzart IP68, Nennquerschnitt 2,5 mm², Ui=450 V AC, zertifiziert durch VDE (DIN...
AbzweigkastenAbox Pro XT-6²
Abzweigkasten
Abox Pro XT-6²
Artikelnummer 40645001
grau, In=41 A, grau, Ui=690 V AC, In=41 A, mit hochliegender...
Abzweigkasten, mit Schutzart IP68, Nennquerschnitt 6 mm², Ui=690 V AC, zertifiziert durch VDE (DIN...

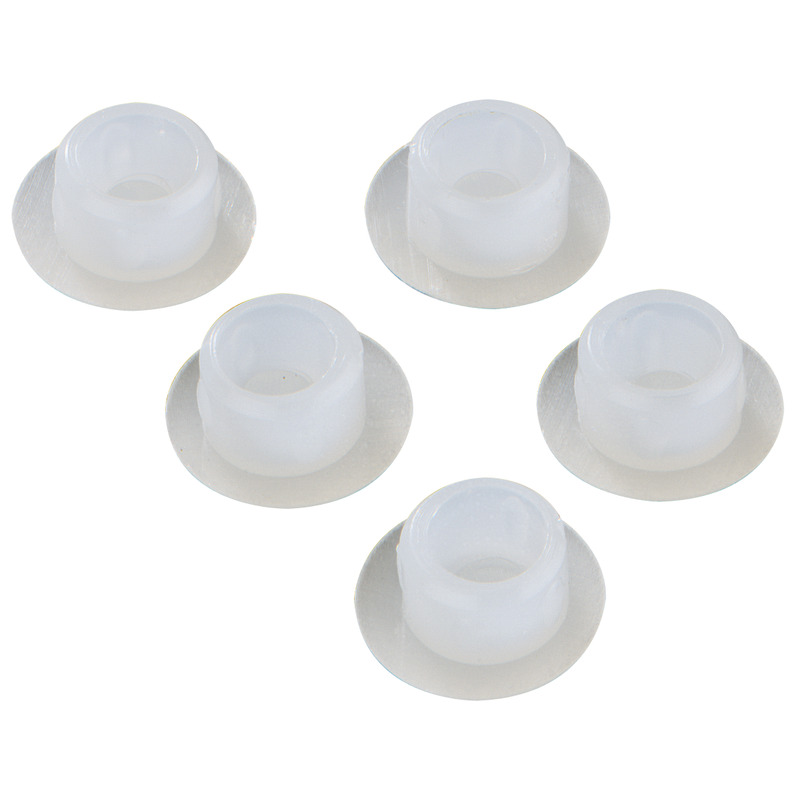

AbdeckstopfenTK ADS
