U 120 GRO-3-CR U 120 GRO-3-CR

#97371501 | Maße: 83,5 x 83,5 x 123 mm

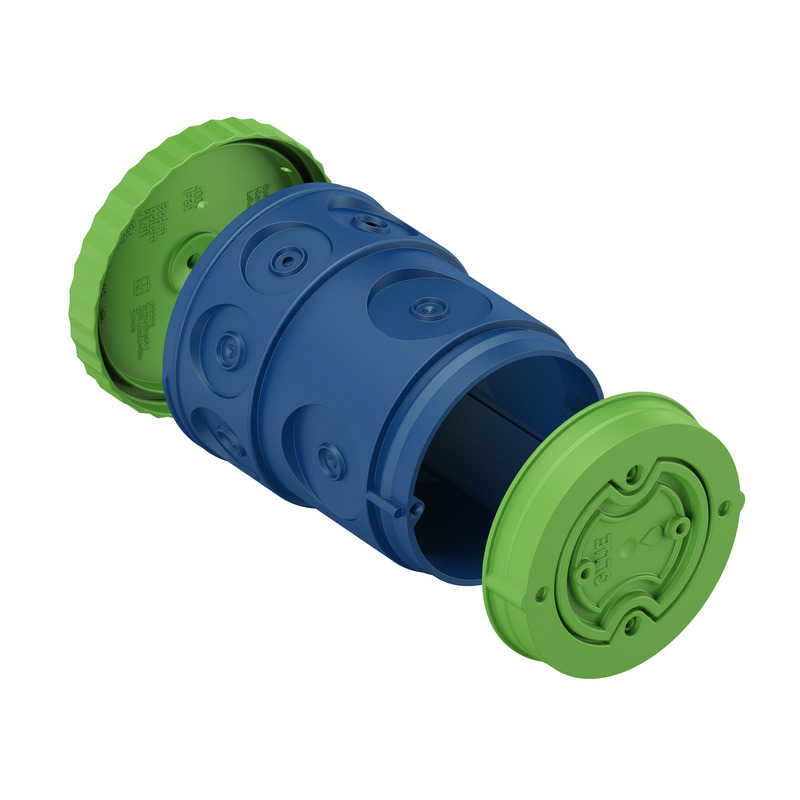

Großrohrdose

U 120 GRO-3-CR

Großrohrdose, für Plattendecken bis 6,5 cm Stärke, mit M5 Gewindebuchse (Traglast 10 kg) zur Aufnahme eines Deckenhakens., mit Schutzart IP30, halogenfrei

mehr lesen
Artikel merken

Beschreibung

Großrohrdose, für Plattendecken bis 6,5 cm Stärke, mit M5 Gewindebuchse (Traglast 10 kg) zur Aufnahme eines Deckenhakens., mit Schutzart IP30, halogenfrei

3-teilig, geschlossenes Frontteil für UK spezifisches Lampenmontagekit "ceilling-rose", Nagel- und Klebebefestigung; Hinweis: Wir empfehlen dringend die Verwendung der Schraube ES CR (97416001), da diese die speziellen Anforderungen zur Befestigung im Schraubdom dieses Produktes erfüllt und auch in dieser Kombination geprüft wurde!

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Schutzart IP30
geeignet für Betonbau
UL Type Rating k.A.

Farben

Farbe Unterteil grün
Farbe Oberteil sonstige

Maße und Gewicht

Breite 83.5 mm
Länge 83.5 mm
Höhe 123 mm
Innenhöhe 120.5 mm
Gewicht 0.081 kg

Materialeigenschaften

halogenfrei ja
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart (in der Wand) Betonbau

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C - %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902686582
ETIM Klasse EC002601
Zolltarifnummer 39269097
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polypropylen
Material Oberteil Polypropylen

Logistikdaten

Umkarton

EAN / GTIN 4013902686599
Breite 0.493 m
Gewicht 4.044 kg
Höhe 0.356 m
VME Faktor 44 St
Tiefe 0.293 m

Palette

EAN / GTIN 4013902686605
Breite 0.8 m
Gewicht 143.32 kg
Höhe 1.92 m
VME Faktor 528 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902686582
Breite 0.084 m
Gewicht 0.081 kg
Höhe 0.123 m
VME Faktor 1 St
Tiefe 0.084 m

Downloads

Datenblatt Download

Datenblatt Download (97371501.pdf)

Maßblatt

Maßzeichnung dwg (611 KB)

Maßzeichnung dxf (3 MB)

Maßzeichnung pdf (720 KB)

Zertifikat

UKCA Erklärung EN pdf (166 KB)

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen
Firmendaten
CAD-Format

BIM-Daten

Daten-Anfrage

Ihre Informationen
Firmendaten
BIM-Format

Zubehör

StanzzangeIBT LZA-23
Stanzzange - IBT LZA-23

Stanzzange

IBT LZA-23

Artikelnummer 97822301

mit 23 mm Stanzeinsatz für Rohr M25

Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...

StanzzangeIBT LZA-18
Stanzzange - IBT LZA-18

Stanzzange

IBT LZA-18

Artikelnummer 97821801

mit 18 mm Stanzeinsatz für Rohr M20

Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...

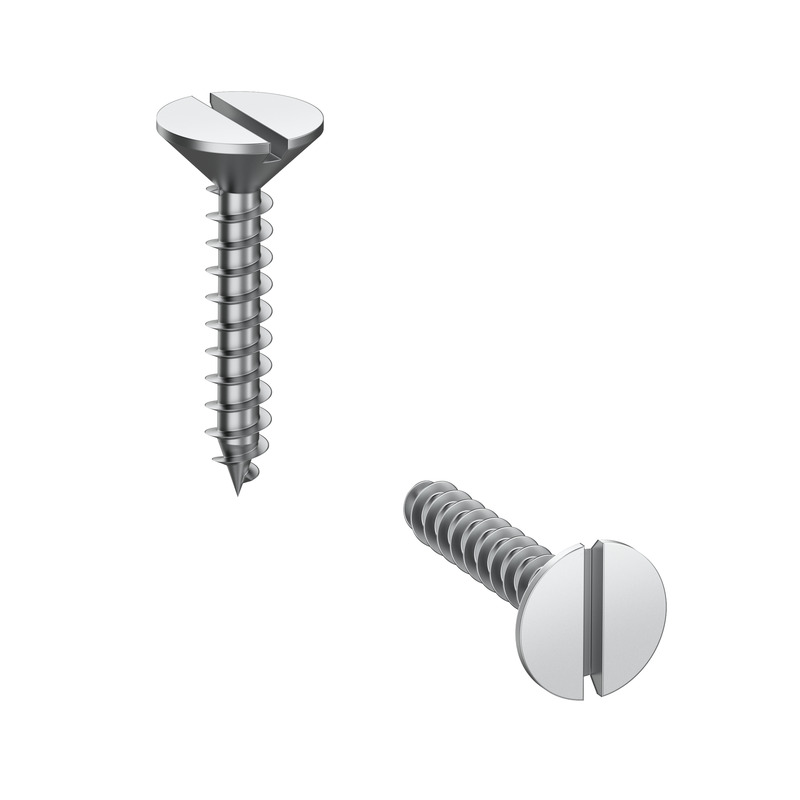

EinbauschraubeES-CR
Einbauschraube - ES-CR

Einbauschraube

ES-CR

Artikelnummer 97416001

Einbauschraube, 3,2 x 20 mm, Spezialschraube zur Verwendung mit U 120...

Einbauschraube Geräteschraube für British Standard

StanzzangeIBT LZA-OE
Stanzzange - IBT LZA-OE

Stanzzange

IBT LZA-OE

Artikelnummer 97820001

ohne Stanzeinsatz

Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...

Zubehör IBTNA-AL
Zubehör IBT - NA-AL

Zubehör IBT

NA-AL

Artikelnummer 97924201

Aluminium-Nagel, 40 mm lang, geriffelt

Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...

Zubehör IBTNA-AL/gl
Zubehör IBT - NA-AL/gl

Zubehör IBT

NA-AL/gl

Artikelnummer 97924301

Aluminium-Nagel, 40 mm lang, glatt

Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...

Support & Experten

Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite
Hier gehts zur Support seite

Unterstützung

Hier gehts zur Support seite

Händler finden

Händler finden

Händler finden

Händler finden

Zuletzt angesehene Produkte

SteckdosenkombinationSTK-Z E63
Steckdosenkombination - STK-Z E63

Steckdosenkombination

STK-Z E63

Artikelnummer 73003201

bestückt mit:

  • 1 x CEE Gerätestecker (frontseitig), 63A, 400V, 5-polig

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit...

SteckdosenkombinationSTK-Z E16
Steckdosenkombination - STK-Z E16

Steckdosenkombination

STK-Z E16

Artikelnummer 73003001

bestückt mit:

  • 1 x CEE Gerätestecker (frontseitig), 16A, 400V, 5-polig

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit...

SteckdosenkombinationSTK 1414-K16
Steckdosenkombination - STK 1414-K16

Steckdosenkombination

STK 1414-K16

Artikelnummer 73010301

verfügbare Teilungseinheiten: 14

bestückt mit:

  • 4 x...

Steckdosenkombination, mit Schutzart IP44, anschlussfertig nach EN61439-3, mit zentraler...

Schrauben-SetGEOS-S 3040/4030 S
Schrauben-Set - GEOS-S 3040/4030 S

Schrauben-Set

GEOS-S 3040/4030 S

Artikelnummer 72204101

für Schaltschrank GEOS-S 3040 und GEOS-S 4030 als Ersatzbedarf

Deckelschrauben-Set Schaltschrank

TrennwandGEOS-S TW 40-22
Trennwand - GEOS-S TW 40-22

Trennwand

GEOS-S TW 40-22

Artikelnummer 72203501

für GEOS-S 3040-22, GEOS-S 4030-22, GEOS-S 4050-22, GEOS-S 5040-22

Trennwand aus Isolierstoff  für Schaltschränke inkl. Träger, zur Unterteilung der Gehäuse

TrennwandGEOS-S TW 30-22
Trennwand - GEOS-S TW 30-22

Trennwand

GEOS-S TW 30-22

Artikelnummer 72203301

für GEOS-S 3030-22, GEOS-S 3040-22, GEOS-S 4030-22

Trennwand aus Isolierstoff  für Schaltschränke inkl. Träger, zur Unterteilung der Gehäuse

Einbauplatte ZwischenrahmenGEOS-S EPR 4050/5040
Einbauplatte Zwischenrahmen - GEOS-S EPR 4050/5040

Einbauplatte Zwischenrahmen

GEOS-S EPR 4050/5040

Artikelnummer 72201501

für GEOS-S 4050-22 und GEOS-S 5040-22

Einbauplatte aus Isolierstoff für den Rahmen von GEOS-Schaltschränken, inkl. Befestigungsschrauben,...

Einbauplatte ZwischenrahmenGEOS-S EPR 3030
Einbauplatte Zwischenrahmen - GEOS-S EPR 3030

Einbauplatte Zwischenrahmen

GEOS-S EPR 3030

Artikelnummer 72201301

für GEOS-S 3030-18/-22

Einbauplatte aus Isolierstoff für den Rahmen von GEOS-Schaltschränken, inkl. Befestigungsschrauben,...

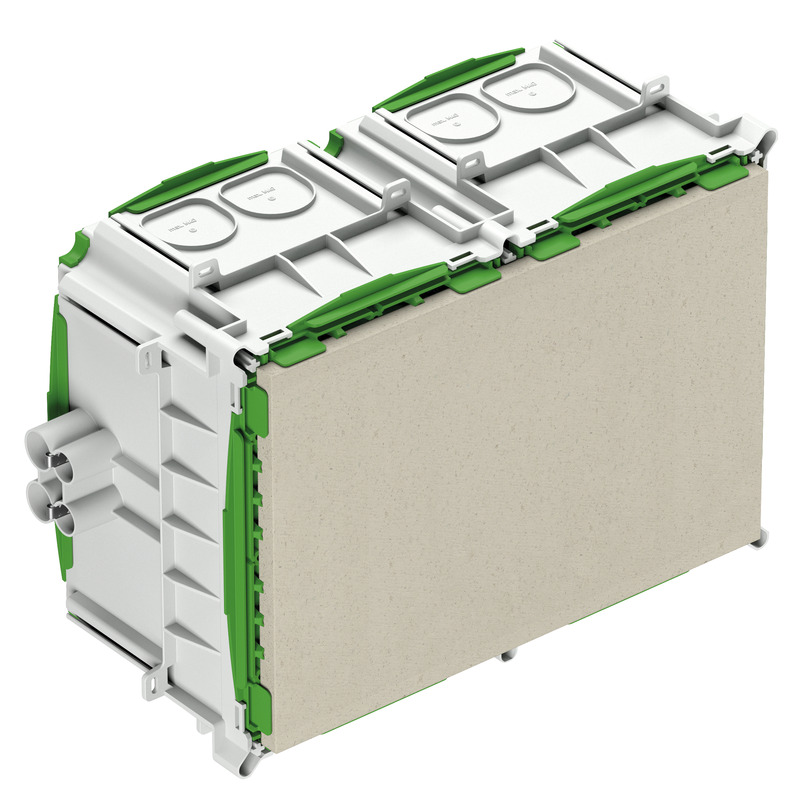

EinbaugehäuseIBTLED 3 E
