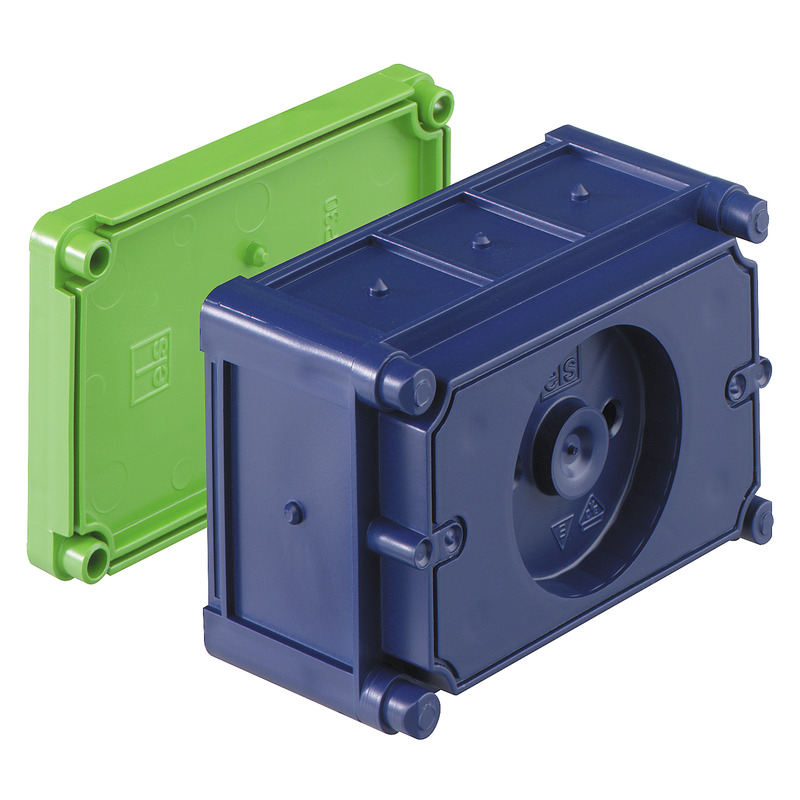

Einbaukasten, geeignet als Verbindungskasten, Schraubabstand 83,5 (3 9/32 inch.) und 100 mm, entspricht AFI-Standard, zum Geräteeinbau „American Standard 432", nach NEMA Publ. NO.OS 1, kombinierbar, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

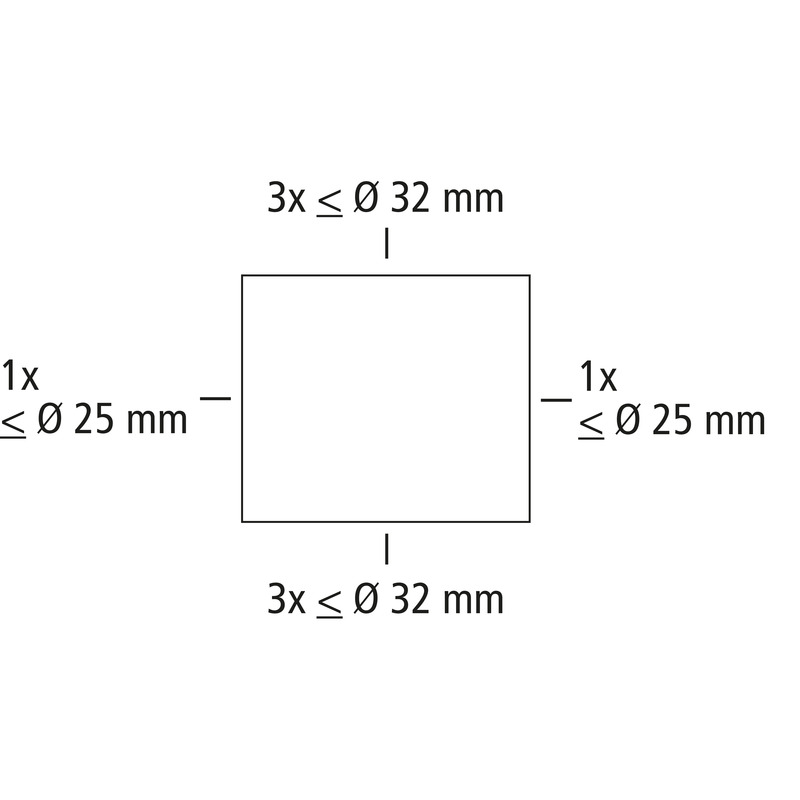

für Spelsberg HM-UNI (97929901), Magnet- oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M25, stützholmfähig
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| Schutzart | IP30 |
| geeignet für | Betonbau |
| UL Type Rating | k.A. |
| Farbe Oberteil | sonstige |
|---|
| Breite | 111 mm |
|---|---|
| Länge | 71 mm |
| Höhe | 61 mm |
| Gewicht | 0.066 kg |
| halogenfrei | ja |
|---|---|
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
| Befestigungsart | Magnet- oder Nagelbefestigung |
|---|
| max. relative Luftfeuchtigkeit 25°C | - % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
| EAN | 4013902200061 |
|---|---|
| ETIM Klasse | EC002601 |
| Zolltarifnummer | 39269097 |
| Mindestbestellmenge | 50 |
| Material Unterteil | Polypropylen |
|---|---|
| Material Oberteil | Polypropylen |
| EAN / GTIN | 4013902348473 |
|---|---|
| Breite | 0.372 m |
| Gewicht | 3.69 kg |
| Höhe | 0.372 m |
| VME Faktor | 50 St |
| Tiefe | 0.262 m |
| EAN / GTIN | 4013902348480 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 150.84 kg |
| Höhe | 1.65 m |
| VME Faktor | 1800 St |
| Tiefe | 1.2 m |
| EAN / GTIN | 4013902200061 |
|---|---|
| Breite | 0.111 m |
| Gewicht | 0.066 kg |
| Höhe | 0.061 m |
| VME Faktor | 1 St |
| Tiefe | 0.071 m |
Ausschreibungstexte
(97700101.TXT 666 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
BIM-Daten
(3D-BIM-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
