#97056001 | Maße: 71 x 71 x 48 mm

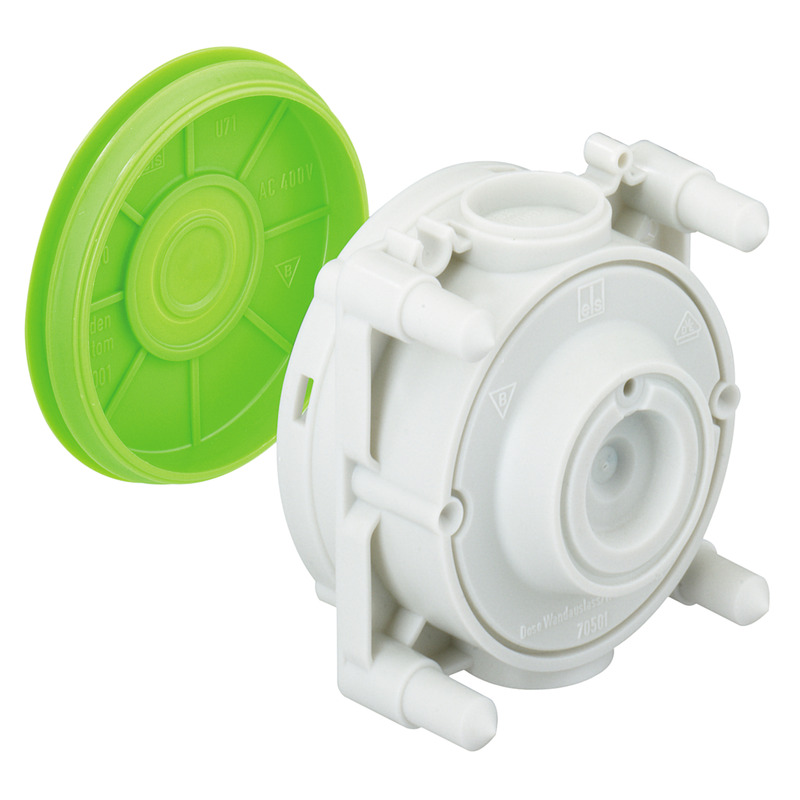

Wandauslassdose

WAD

Wandauslassdose, zum Anschluss von Wandleuchten nach VDE 0100, mit Schraubloch für Leuchtenbefestigung, kombinierbar, Auslassöffnung vorne 35 mm, mit Schutzart IP30,...

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Wandauslassdose, zum Anschluss von Wandleuchten nach VDE 0100, mit Schraubloch für Leuchtenbefestigung, kombinierbar, Auslassöffnung vorne 35 mm, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

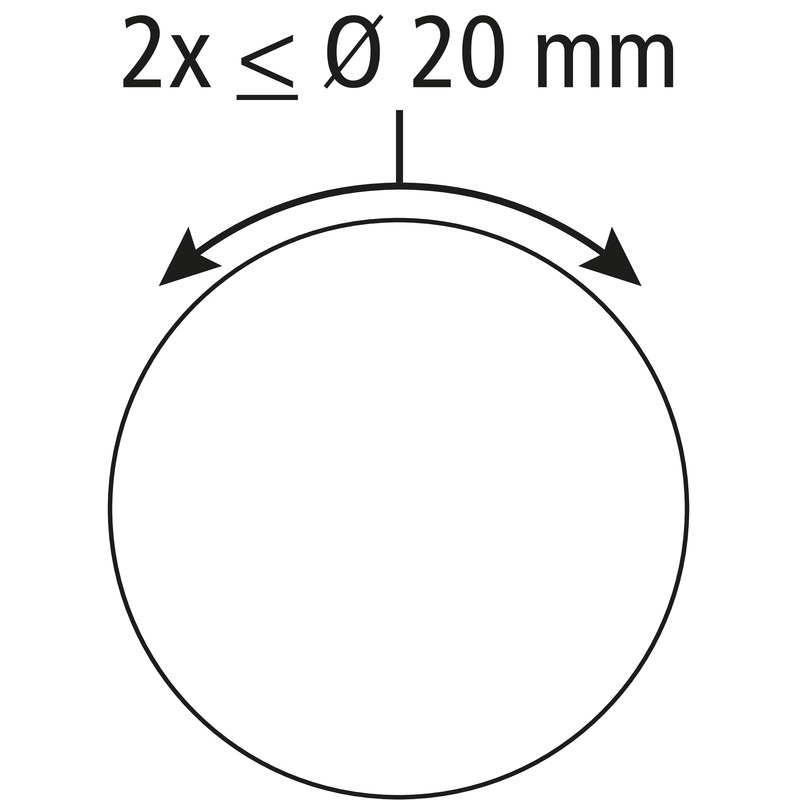

2-teilig, geeignet für alle Schalungsarten und Gegenschalung, Klebebefestigung oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M20, stützholmfähig

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	400 V
Schutzart	IP30
geeignet für	Betonbau
UL Type Rating	k.A.

Farben

Farbe Oberteil	sonstige

Maße und Gewicht

Breite	71 mm
Länge	71 mm
Höhe	48 mm
Gewicht	0.04 kg

Materialeigenschaften

halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Klebebefestigung oder Nagelbefestigung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	- %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C

Vertriebsdaten

EAN	4013902180196
ETIM Klasse	EC002601
Zolltarifnummer	39269097
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen

Logistikdaten

Umkarton

EAN / GTIN	4013902346844
Breite	0.457 m
Gewicht	4.42 kg
Höhe	0.432 m
VME Faktor	100 St
Tiefe	0.23 m

Palette

EAN / GTIN	4013902346851
Breite	0.8 m
Gewicht	141.76 kg
Höhe	1.86 m
VME Faktor	2800 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902180196
Breite	0.071 m
Gewicht	0.04 kg
Höhe	0.048 m
VME Faktor	1 St
Tiefe	0.071 m
