#97296001 | Maße: 71 x 71 x 76 mm

Großrohrdose

U 71 GRO

Großrohrdose, 4 Schraubdome mit Schraubabstand 60 mm, kombinierbar im Normabstand 71 mm, vollisolierter Leitungsübergang, geeignet für alle Schalungsarten und Gegenschalung, mit Schutzart IP30,...

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Großrohrdose, 4 Schraubdome mit Schraubabstand 60 mm, kombinierbar im Normabstand 71 mm, vollisolierter Leitungsübergang, geeignet für alle Schalungsarten und Gegenschalung, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei

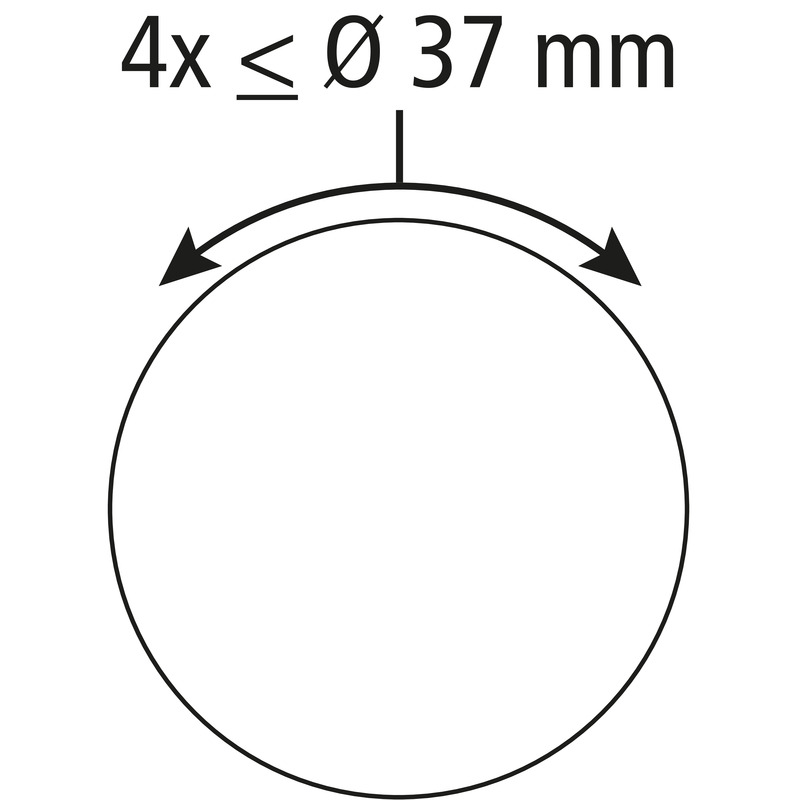

2-teilig, Magnet- oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M40, stützholmfähig

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	400 V
Schutzart	IP30
geeignet für	Betonbau
UL Type Rating	k.A.

Farben

Farbe Oberteil	sonstige

Maße und Gewicht

Breite	71 mm
Länge	71 mm
Höhe	76 mm
Gewicht	0.053 kg

Materialeigenschaften

halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Magnet- oder Nagelbefestigung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	- %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C

Vertriebsdaten

EAN	4013902190072
ETIM Klasse	EC002601
Zolltarifnummer	39269097
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen

Zertifikate

Prüfzeichen	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Umkarton

EAN / GTIN	4013902347483
Breite	0.493 m
Gewicht	3.47 kg
Höhe	0.356 m
VME Faktor	65 St
Tiefe	0.293 m

Palette

EAN / GTIN	4013902347490
Breite	0.8 m
Gewicht	126.1 kg
Höhe	1.92 m
VME Faktor	1560 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902190072
Breite	0.071 m
Gewicht	0.053 kg
Höhe	0.076 m
VME Faktor	1 St
Tiefe	0.071 m
