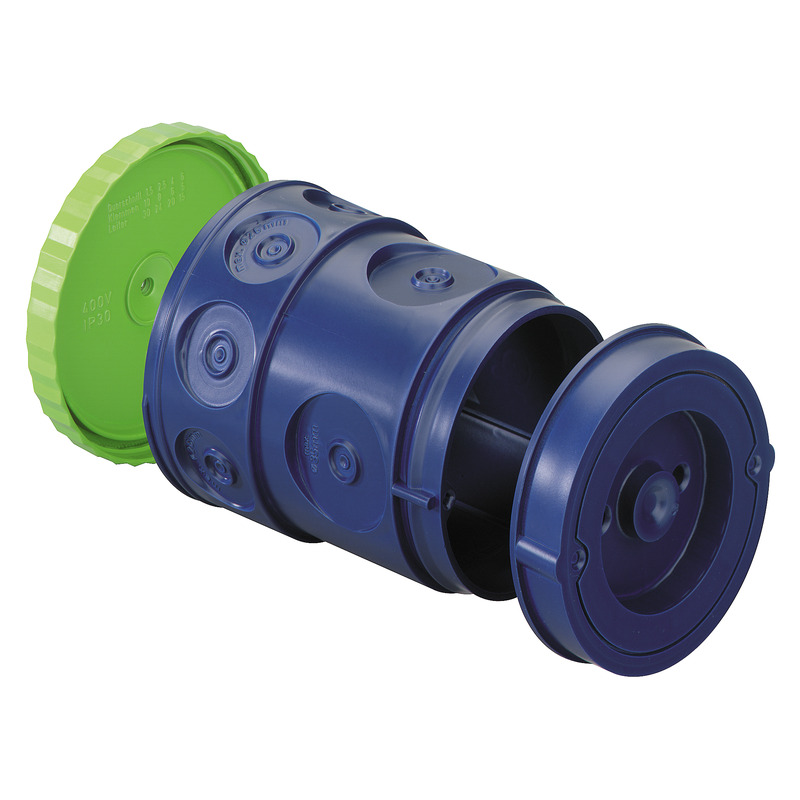

Beschreibung
Großrohrdose, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

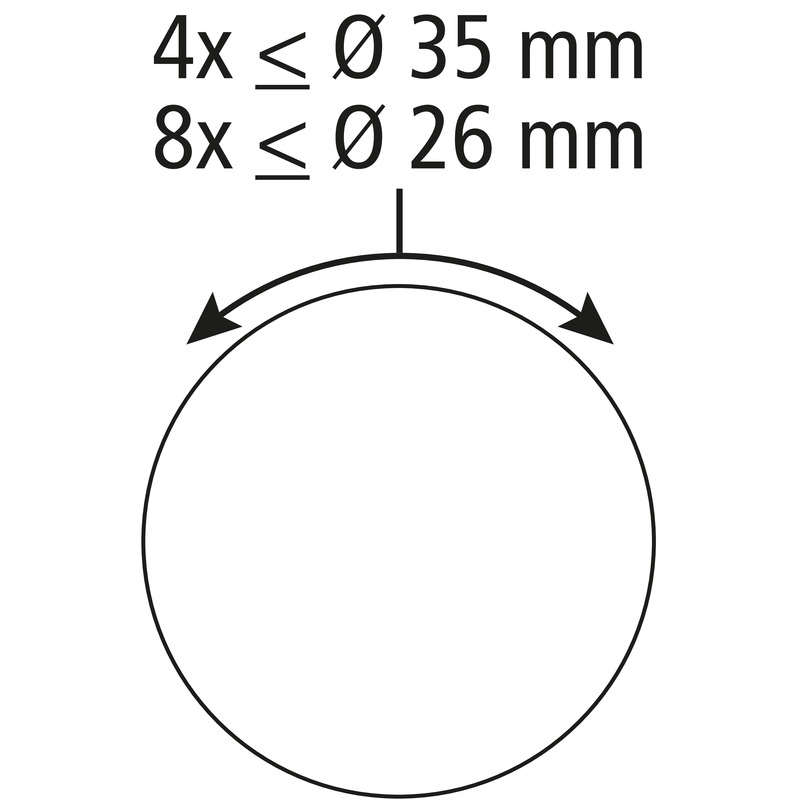

Magnet- oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M32
#97331201 | Maße: 74 x 74 x 122 mm
Großrohrdose
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| Schutzart | IP30 |
| geeignet für | Betonbau |
| UL Type Rating | k.A. |
Farben
| Farbe Oberteil | sonstige |
|---|
Maße und Gewicht
| Breite | 74 mm |
|---|---|
| Länge | 74 mm |
| Höhe | 122 mm |
| Gewicht | 0.082 kg |
Materialeigenschaften
| halogenfrei | ja |
|---|---|
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Befestigungsart | Magnet- oder Nagelbefestigung |
|---|
Umgebungsbedingungen
| max. relative Luftfeuchtigkeit 25°C | - % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
Vertriebsdaten
| EAN | 4013902190102 |
|---|---|
| ETIM Klasse | EC002601 |
| Zolltarifnummer | 39269097 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material Unterteil | Polypropylen |
|---|---|
| Material Oberteil | Polypropylen |
Logistikdaten
Umkarton
| EAN / GTIN | 4013902347544 |
|---|---|
| Breite | 0.493 m |
| Gewicht | 3.35 kg |
| Höhe | 0.356 m |
| VME Faktor | 35 St |
| Tiefe | 0.293 m |
Palette
| EAN / GTIN | 4013902347551 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 118.5 kg |
| Höhe | 1.92 m |
| VME Faktor | 1050 St |
| Tiefe | 1.2 m |
Stück
| EAN / GTIN | 4013902190102 |
|---|---|
| Breite | 0.074 m |
| Gewicht | 0.082 kg |
| Höhe | 0.122 m |
| VME Faktor | 1 St |
| Tiefe | 0.074 m |
Downloads
Datenblatt Download
Maßblatt
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(97331201.TXT 569 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
BIM-Daten
BIM-Daten
(3D-BIM-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Zubehör
StanzzangeIBT LZA-23
Stanzzange
IBT LZA-23
Artikelnummer 97822301
mit 23 mm Stanzeinsatz für Rohr M25
Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...
StanzzangeIBT LZA-18
Stanzzange
IBT LZA-18
Artikelnummer 97821801
mit 18 mm Stanzeinsatz für Rohr M20
Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...
StanzzangeIBT LZA-OE
Stanzzange
IBT LZA-OE
Artikelnummer 97820001
ohne Stanzeinsatz
Stanzzange, Lochwerkzeug zur Erstellung passgenauer Einführungen in Betondosen, Lochung immer 1-3 mm...
Zubehör IBTHM-UNI
Zubehör IBT
HM-UNI
Artikelnummer 97929901
Haftmagnet, 50 mm Ø, extra stark, Abzugskraft 300 +/- 20 N=30kp
Befestigungsmittel für Stahlschalung
Zubehör IBTHFL
Zubehör IBT
HFL
Artikelnummer 97925001
Halteflansch 50 mm Ø, Kunststoff
Befestigungsmittel für Kunststoff- / Stahlschalung
StufenbohrerLFR
Stufenbohrer
LFR
Artikelnummer 19599501
Durchgangsöffnung: M16-32, Bohrung: 16,5-32,5 mm
Lochfräser
RohrverbinderRVB 25
Rohrverbinder
RVB 25
Artikelnummer 97022501
für gerillte Rohre M25
Rohrverbinder (ohne Rohr) mit Zugentlastung, grau, für flexible metrische Elektroinstallationsrohre
Zubehör IBTNAS-AL
Zubehör IBT
NAS-AL
Artikelnummer 97924001
Spreiznagel, Aluminium 40 mm, mit Kunststoffdübel zur Befestigung der...
Befestigungsmittel für Stahlschalung
Zubehör IBTNA-AL
Zubehör IBT
NA-AL
Artikelnummer 97924201
Aluminium-Nagel, 40 mm lang, geriffelt
Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...
Zubehör IBTNA-AL/gl
Zubehör IBT
NA-AL/gl
Artikelnummer 97924301
Aluminium-Nagel, 40 mm lang, glatt
Befestigungsmittel für Holz- / Kunststoffschalung, für Ortbeton- bzw. Schüttbetonbauweise auf der...
VerschlussdeckelVD 75
Verschlussdeckel
VD 75
Artikelnummer 97910001
mit Befestigungsschrauben
Verschlussdeckel für Abzweigdosen/-kästen, flammwidrig, weiß
DeckenhakenDH 115-M5
Deckenhaken
DH 115-M5
Artikelnummer 97912101
115 mm
Metall-Deckenhaken, isoliert, mit M5-Gewinde für Deckendosen
VerschlussdeckelHW VD-67
Verschlussdeckel
HW VD-67
Artikelnummer 92510001
für Type HW 070, Schraubenabstand 67 mm
Verschlussdeckel für Abzweigdosen, Polystyrol, flammwidrig, weiß
Ähnliche Produkte

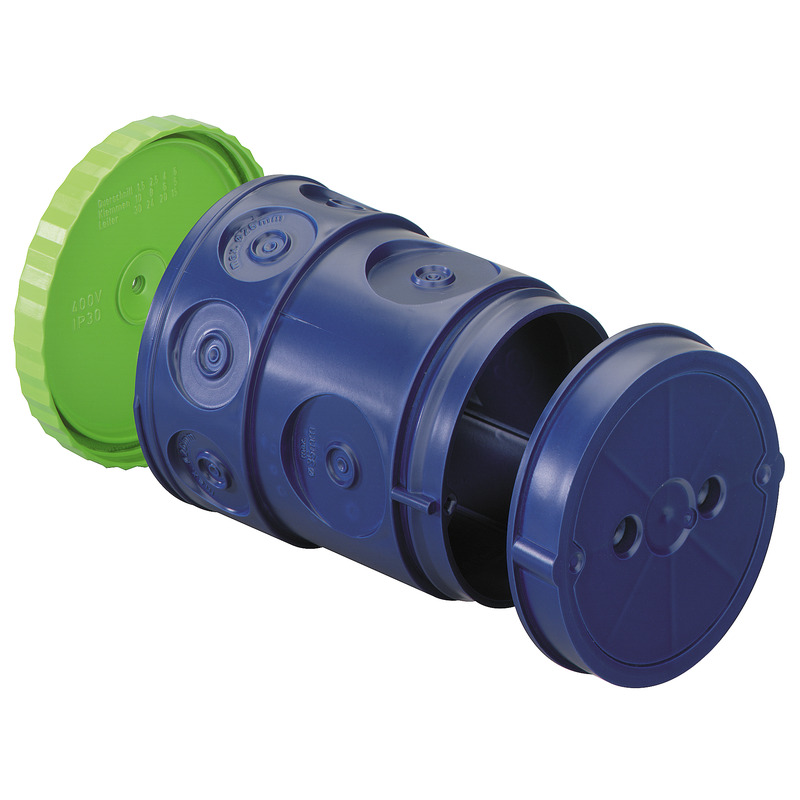

GroßrohrdoseU 120 K GRO-3
Großrohrdose
U 120 K GRO-3
Artikelnummer 97371301
Klebebefestigung oder Nagelbefestigung, Membran zur Lochung,...
Großrohrdose, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

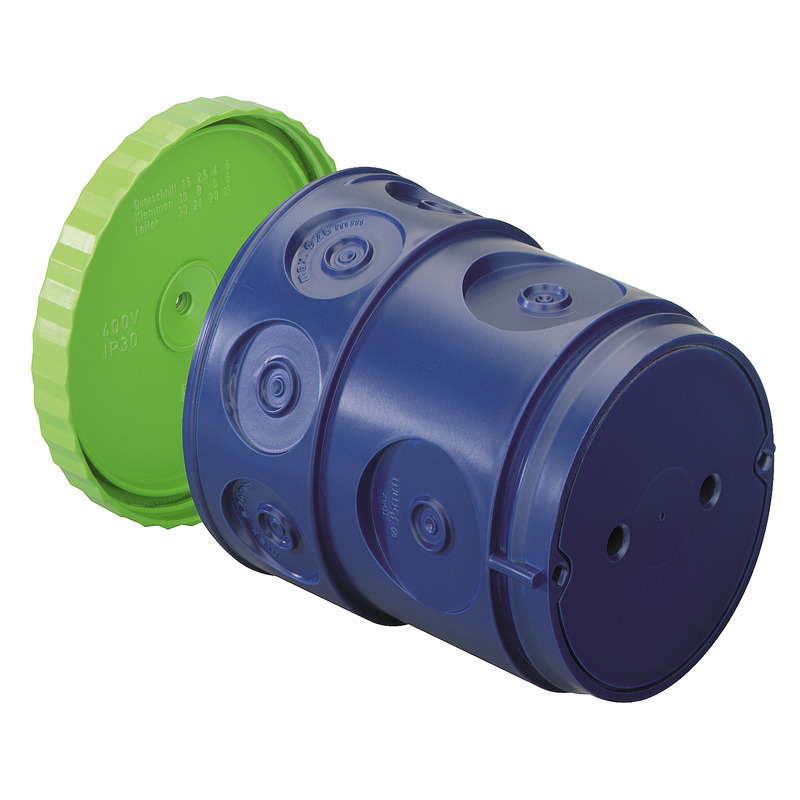

GroßrohrdoseU 120 K GRO-2
