Beschreibung
Deckenverbindungsdose, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

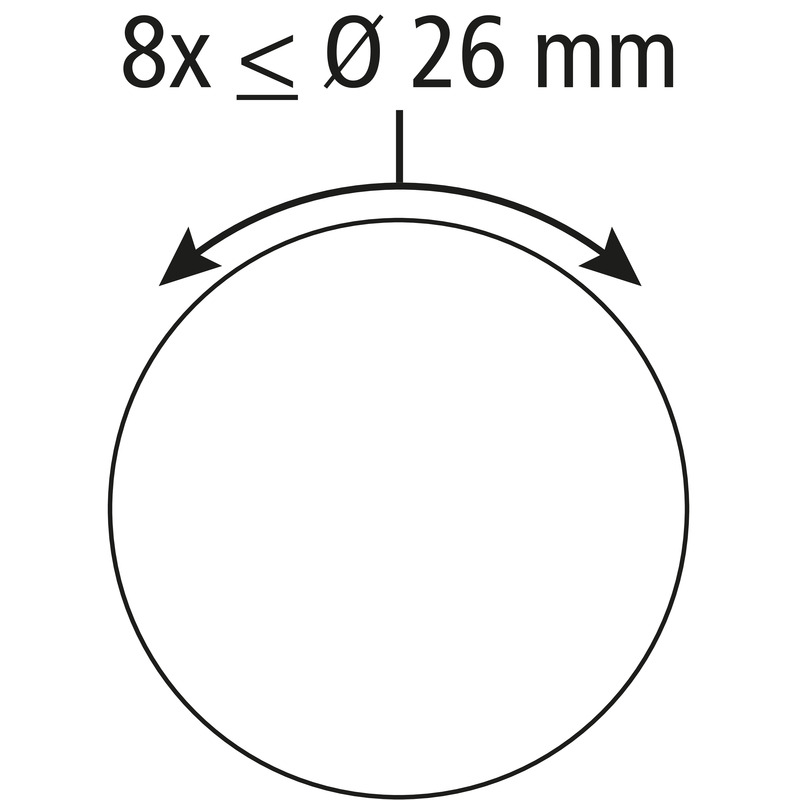

Klebebefestigung oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M25
#97378101 | Maße: 74 x 74 x 106 mm
Deckenverbindungsdose
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| Schutzart | IP30 |
| geeignet für | Betonbau |
| UL Type Rating | k.A. |
Farben
| Farbe Oberteil | sonstige |
|---|
Maße und Gewicht
| Breite | 74 mm |
|---|---|
| Länge | 74 mm |
| Höhe | 106 mm |
| Gewicht | 0.068 kg |
Materialeigenschaften
| halogenfrei | ja |
|---|---|
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Befestigungsart | Klebebefestigung oder Nagelbefestigung |
|---|
Umgebungsbedingungen
| max. relative Luftfeuchtigkeit 25°C | - % |
|---|---|
| max. relative Luftfeuchtigkeit 40°C | 50 % |
| Umgebungstemperatur min. | -25 °C |
| Umgebungstemperatur max. | 40 °C |
| Umgebungstemperatur 24h | 35 °C |
Vertriebsdaten
| EAN | 4013902190164 |
|---|---|
| ETIM Klasse | EC002601 |
| Zolltarifnummer | 39269097 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material Unterteil | Polypropylen |
|---|---|
| Material Oberteil | Polypropylen |
Logistikdaten
Umkarton
| EAN / GTIN | 4013902347605 |
|---|---|
| Breite | 0.493 m |
| Gewicht | 3.88 kg |
| Höhe | 0.356 m |
| VME Faktor | 50 St |
| Tiefe | 0.293 m |
Palette
| EAN / GTIN | 4013902347612 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 53.76 kg |
| Höhe | 1.58 m |
| VME Faktor | 600 St |
| Tiefe | 1.2 m |
Stück
| EAN / GTIN | 4013902190164 |
|---|---|
| Breite | 0.074 m |
| Gewicht | 0.068 kg |
| Höhe | 0.106 m |
| VME Faktor | 1 St |
| Tiefe | 0.074 m |
Downloads
Datenblatt Download
Maßblatt
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(97378101.TXT 629 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
BIM-Daten
BIM-Daten
(3D-BIM-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
