#97055001 | Maße: 90 x 40 x 55 mm

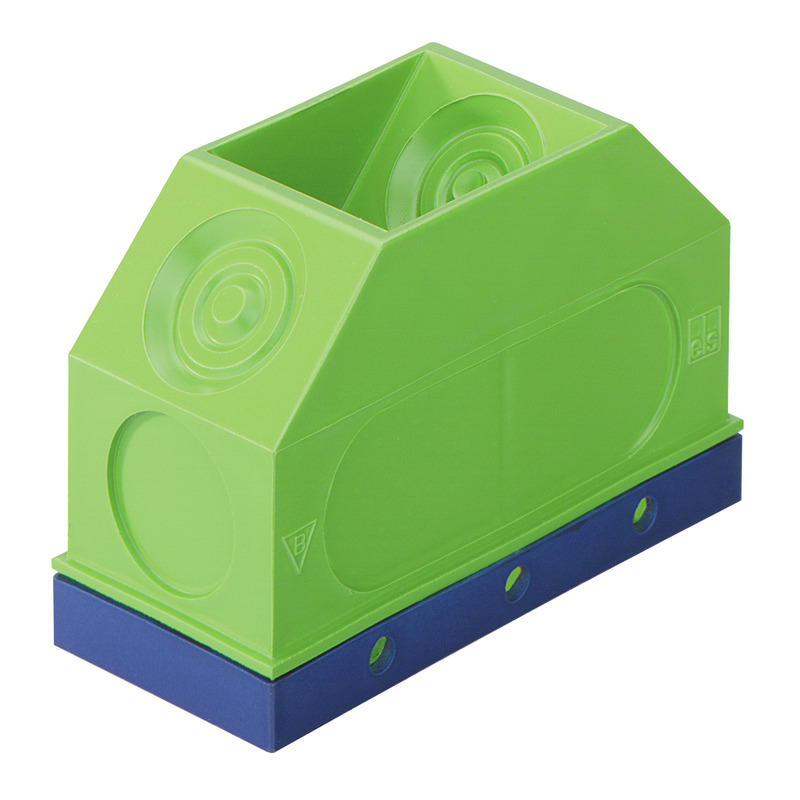

Kuppelkasten

KUK

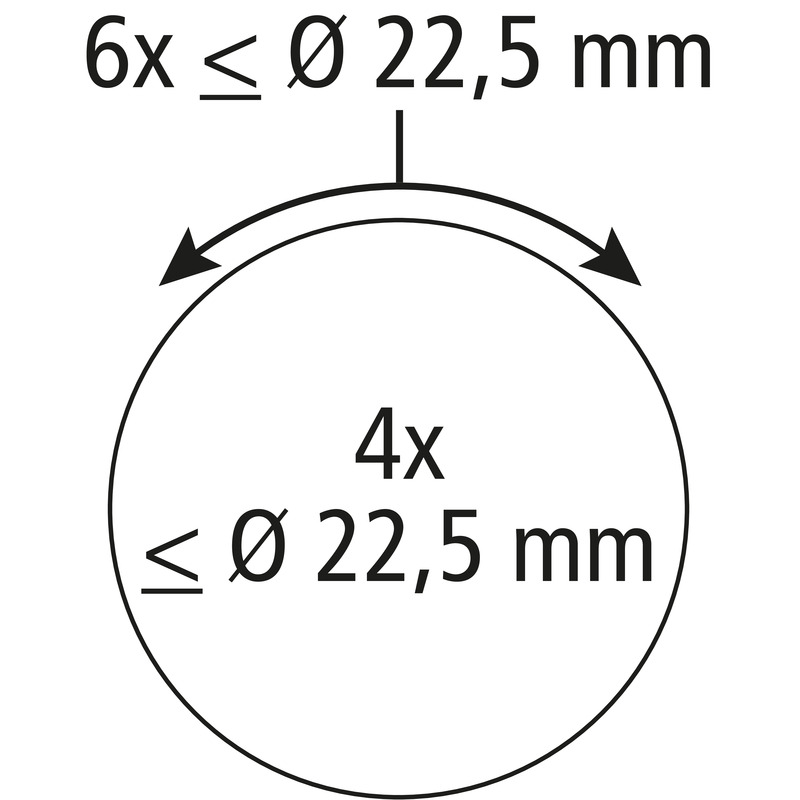

Kuppelkasten, als Deckenauslass und Wand-Decken-Verbindung im Ortbeton bzw. Großtafelbau, mit Schutzart IP00, Bemessungsisolationsspannung: 400V AC, halogenfrei, Anzahl Einführungen 45°: 8

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Kuppelkasten, als Deckenauslass und Wand-Decken-Verbindung im Ortbeton bzw. Großtafelbau, mit Schutzart IP00, Bemessungsisolationsspannung: 400V AC, halogenfrei, Anzahl Einführungen 45°: 8

Klebebefestigung oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16 - M25

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	400 V
Schutzart	IP00
geeignet für	Betonbau
UL Type Rating	k.A.

Maße und Gewicht

Breite	90 mm
Länge	40 mm
Höhe	55 mm
Gewicht	0.03 kg

Materialeigenschaften

halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart	Klebebefestigung oder Nagelbefestigung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	- %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C

Vertriebsdaten

EAN	4013902180189
ETIM Klasse	EC002601
Zolltarifnummer	39269097
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen

Logistikdaten

Umkarton

EAN / GTIN	4013902346820
Breite	0.437 m
Gewicht	3.385 kg
Höhe	0.212 m
VME Faktor	100 St
Tiefe	0.317 m

Palette

EAN / GTIN	4013902346837
Breite	0.8 m
Gewicht	180.48 kg
Höhe	1.85 m
VME Faktor	4800 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902180189
Breite	0.09 m
Gewicht	0.03 kg
Höhe	0.055 m
VME Faktor	1 St
Tiefe	0.04 m
