#97069001 | Maße: 95 x 90 x 50 mm

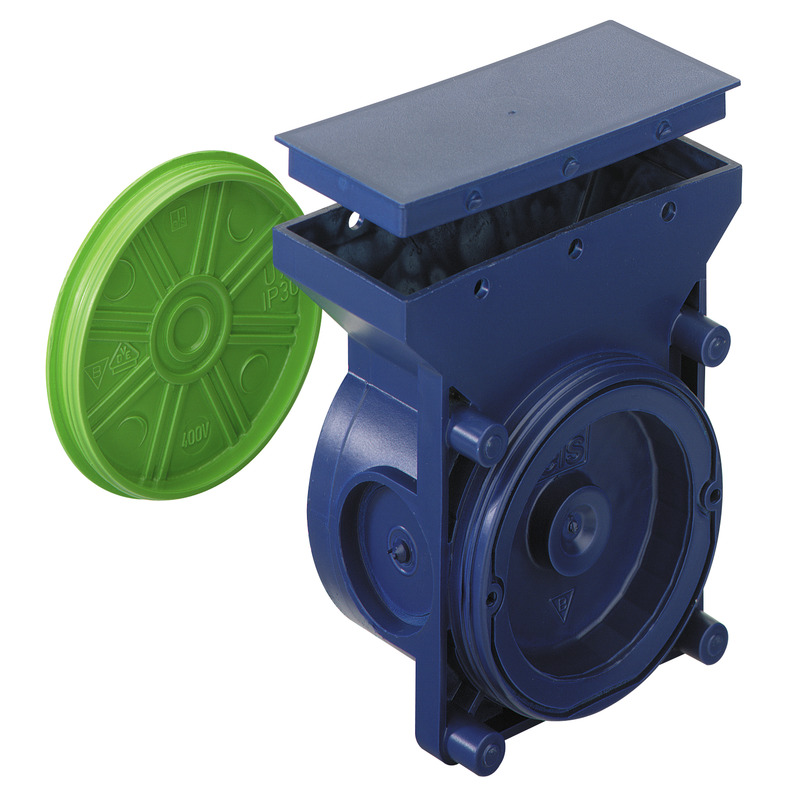

Verbindungskasten

VBK

Verbindungskasten, als Wand-/Deckenübergang im Großtafelbau, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Verbindungskasten, als Wand-/Deckenübergang im Großtafelbau, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei

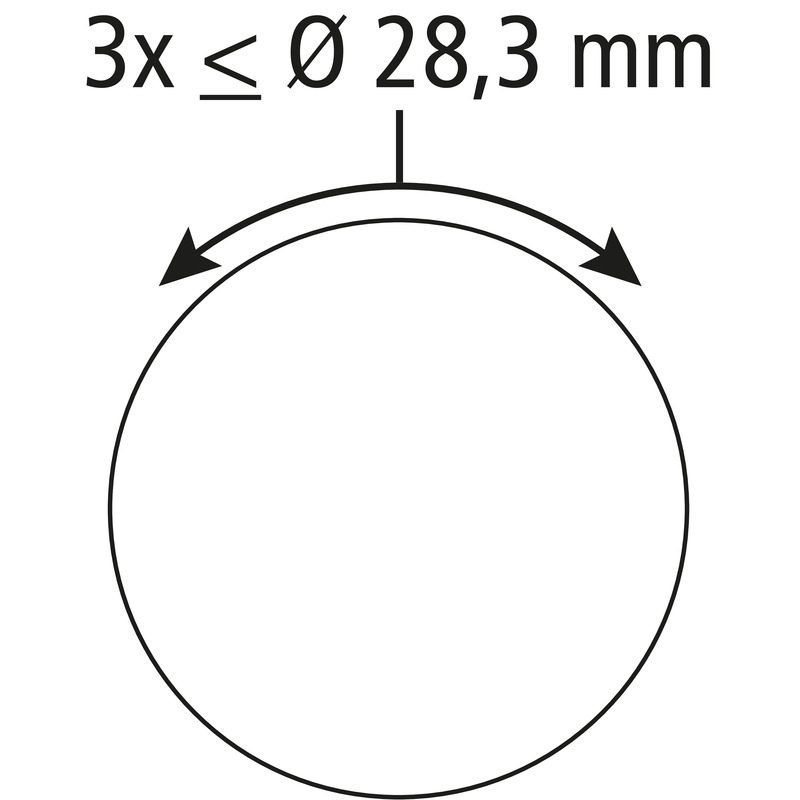

Membran zur Lochung, Dichtbereich M16 - M25

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	400 V
Schutzart	IP30
geeignet für	Betonbau
UL Type Rating	k.A.

Maße und Gewicht

Breite	95 mm
Länge	90 mm
Höhe	50 mm
Gewicht	0.0586 kg

Materialeigenschaften

halogenfrei	ja
Brennbarkeitsklasse nach UL94	HB
Glühdrahtfestigkeit	650 °C (EN 60695-2-11)

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	- %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C

Vertriebsdaten

EAN	4013902200283
ETIM Klasse	EC002601
Zolltarifnummer	39269097
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Polypropylen
Material Oberteil	Polypropylen

Logistikdaten

Umkarton

EAN / GTIN	4013902346967
Breite	0.493 m
Gewicht	3.906 kg
Höhe	0.356 m
VME Faktor	60 St
Tiefe	0.293 m

Palette

EAN / GTIN	4013902346974
Breite	0.8 m
Gewicht	158.616 kg
Höhe	1.92 m
VME Faktor	2160 St
Tiefe	1.2 m

Stück

EAN / GTIN	4013902200283
Breite	0.095 m
Gewicht	0.0586 kg
Höhe	0.05 m
VME Faktor	1 St
Tiefe	0.09 m

Downloads

Datenblatt Download

Datenblatt Download (97069001.pdf)

Maßblatt

Maßzeichnung jpg (1 MB)

Maßzeichnung pdf (76 KB)

Maßzeichnung dxf (507 KB)

Maßzeichnung dwg (262 KB)

Planungsdaten

Ausschreibungstexte

CAD-Daten

BIM-Daten
