#98406601 | Maße: 71 x 71 x 67,5 mm
Geräte-Verbindungsdose
Geräteverbindungsdose für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, mit vergrößertem Anschlussraum, 4 Schraubdome mit Schraubabstand 60 mm, kombinierbar, mit Krallenbefestigung, kombinierbar im Normabstand 71 mm, geeignet auch für Gegenschalung, VDE zertifiziert nach DIN EN 60670 (VDE 0606)
für Haftmagnet 50mm HM-UNI (97929901), Magnetbefestigung, Integrierte Rohradapter und zusätzliche Rohradapter mit Easy-Cut-Membran, Dichtbereich M16 - M25, stützholmfähig
| Bemessungsisolationsspannung AC | 400 V |
|---|---|
| Schutzklasse | II |
| Schutzart | IP30 |
| geeignet für | Betonbau |
| UL Type Rating | k.A. |
| Farbe Unterteil | grün |
|---|---|
| Farbe Oberteil | grün |
| Breite | 71 mm |
|---|---|
| Länge | 71 mm |
| Höhe | 67.5 mm |
| Durchmesser | 60 mm |
| Gewicht | 0.0554 kg |
| halogenfrei | ja |
|---|---|
| Brennbarkeitsklasse nach UL94 | HB |
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
| Befestigungsart | Magnetbefestigung |
|---|
| EAN | 4013902634095 |
|---|---|
| ETIM Klasse | EC002601 |
| Zolltarifnummer | 39269097 |
| Mindestbestellmenge | 1 |
| Material Unterteil | Polypropylen |
|---|---|
| Material Oberteil | Polypropylen |
| Prüfzeichen | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902634101 |
|---|---|
| Breite | 0.79 m |
| Gewicht | 5.405 kg |
| Höhe | 0.29 m |
| VME Faktor | 75 St |
| Tiefe | 0.39 m |
| EAN / GTIN | 4013902634118 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 117.29 kg |
| Höhe | 1.89 m |
| VME Faktor | 1350 St |
| Tiefe | 1.2 m |
| EAN / GTIN | 4013902634095 |
|---|---|
| Breite | 0.071 m |
| Gewicht | 0.0554 kg |
| Höhe | 0.068 m |
| VME Faktor | 1 St |
| Tiefe | 0.071 m |
Ausschreibungstexte
(98406601.TXT 733 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
BIM-Daten
(3D-BIM-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Zubehör IBT
HM-UNI
Artikelnummer 97929901
Haftmagnet, 50 mm Ø, extra stark, Abzugskraft 300 +/- 20 N=30kp
Befestigungsmittel für Stahlschalung
Rohradapter
RA 16
Artikelnummer 98401601
Rohradapter M16, geeignet für P 71 GVD 2xM25 und P 71 DATA
Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung
Rohradapter
RA 20
Artikelnummer 98402001
Rohradapter M20, geeignet für P 71 GVD 2xM25 und P 71 DATA
Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung
Rohradapter
RA 25
Artikelnummer 98402501
Rohradapter M25, geeignet für P 71 GVD 2xM25 und P 71 DATA
Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung
Geräte-Verbindungsdose
P 71 GVD-K 2xM25
Artikelnummer 98476601
Klebebefestigung, Integrierte Rohradapter und zusätzliche Rohradapter...
Geräteverbindungsdose für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, mit...
Geräte-Verbindungsdose
P 71 GVD-O 2xM25
Artikelnummer 98496601
offenes Fronteil für Spezial-Haftmagnet HM P 71 (98498001),...
Geräteverbindungsdose für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, mit...
Unterstützung
Hier gehts zur Support seiteUnterstützung
Hier gehts zur Support seite
Händler finden
Händler finden

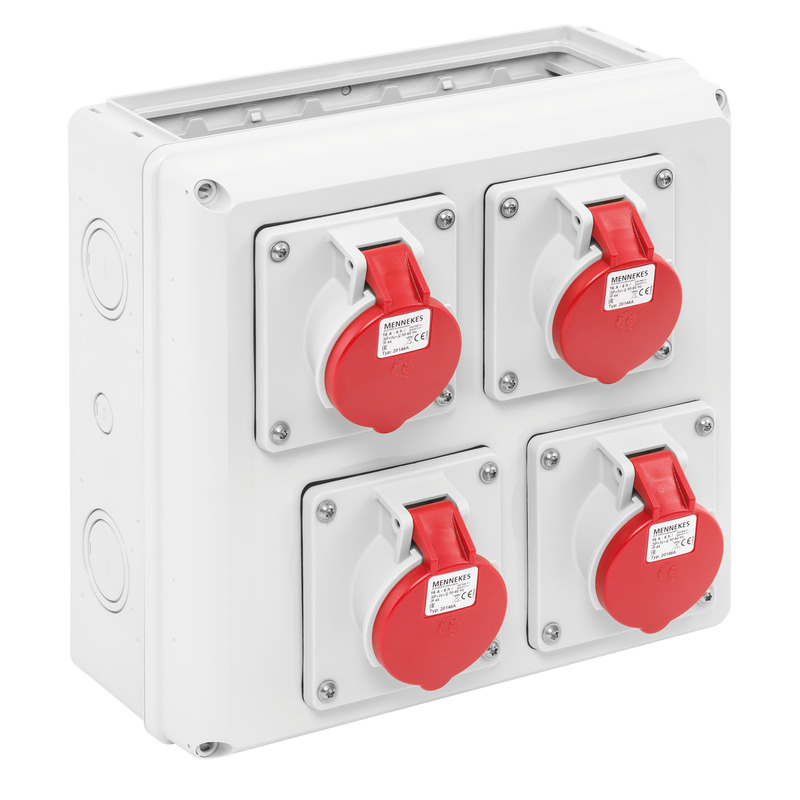

Steckdosenkombination
