P 71 GRO-K P 71 GRO-K P 71 GRO-K

#98477501 | Maße: 71 x 71 x 76,5 mm

Großrohrdose

P 71 GRO-K

Großrohrdose, speziell für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, 4 Schraubdome mit Schraubabstand 60 mm, kombinierbar, geeignet auch für Gegenschalung, kombinierbar im...

mehr lesen
Artikel merken

Beschreibung

Großrohrdose, speziell für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, 4 Schraubdome mit Schraubabstand 60 mm, kombinierbar, geeignet auch für Gegenschalung, kombinierbar im Normabstand 71 mm, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei

mit vergrößertem Anschlussraum, Klebebefestigung, Integrierte Rohradapter und zusätzliche Rohradapter mit Easy-Cut-Membran, Dichtbereich M32 - M40

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzart IP30
geeignet für Betonbau
UL Type Rating k.A.

Maße und Gewicht

Breite 71 mm
Länge 71 mm
Höhe 76.5 mm
Innenhöhe 72.9 mm
Gewicht 0.059 kg

Materialeigenschaften

halogenfrei ja
Brennbarkeitsklasse nach UL94 HB
Glühdrahtfestigkeit 650 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Klebebefestigung

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C

Vertriebsdaten

EAN 4013902597536
ETIM Klasse EC002601
Zolltarifnummer 39269097
Mindestbestellmenge 1

Werkstoff

Material Unterteil Kunststoff
Material Oberteil Polypropylen

Zertifikate

Prüfzeichen VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdaten

Umkarton

EAN / GTIN 4013902597543
Breite 0.79 m
Gewicht 5.15 kg
Höhe 0.29 m
VME Faktor 65 St
Tiefe 0.39 m

Palette

EAN / GTIN 4013902597550
Breite 0.8 m
Gewicht 114.7 kg
Höhe 1.89 m
VME Faktor 1170 St
Tiefe 1.2 m

Stück

EAN / GTIN 4013902597536
Breite 0.071 m
Gewicht 0.059 kg
Höhe 0.077 m
VME Faktor 1 St
Tiefe 0.071 m

Downloads

Datenblatt Download

Datenblatt Download (98477501.pdf)

Montageanleitung

Montageanleitung DE pdf (913 KB)

Montageanleitung EN pdf (914 KB)

Montageanleitung ES pdf (914 KB)

Montageanleitung NL pdf (913 KB)

Montageanleitung FR pdf (914 KB)

Maßblatt

Maßzeichnung pdf (334 KB)

Maßzeichnung dxf (3 MB)

Maßzeichnung dwg (690 KB)

Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (62 KB)

MPA Prüfzeugnis DE pdf (2 MB)

CE Erklärung DE/EN/PL pdf (74 KB)

VDE Zertifikat (DIN EN 60670) DE/EN pdf (627 KB)

UKCA Erklärung EN pdf (49 KB)

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen
Firmendaten
CAD-Format

BIM-Daten

Daten-Anfrage

Ihre Informationen
Firmendaten
BIM-Format

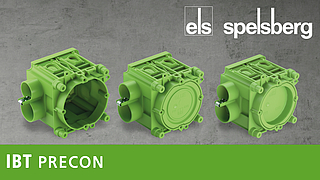

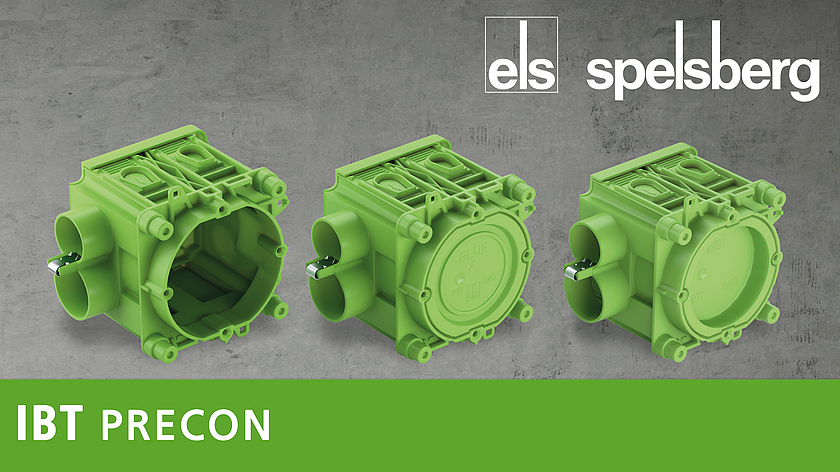

Produktvideos

Zubehör

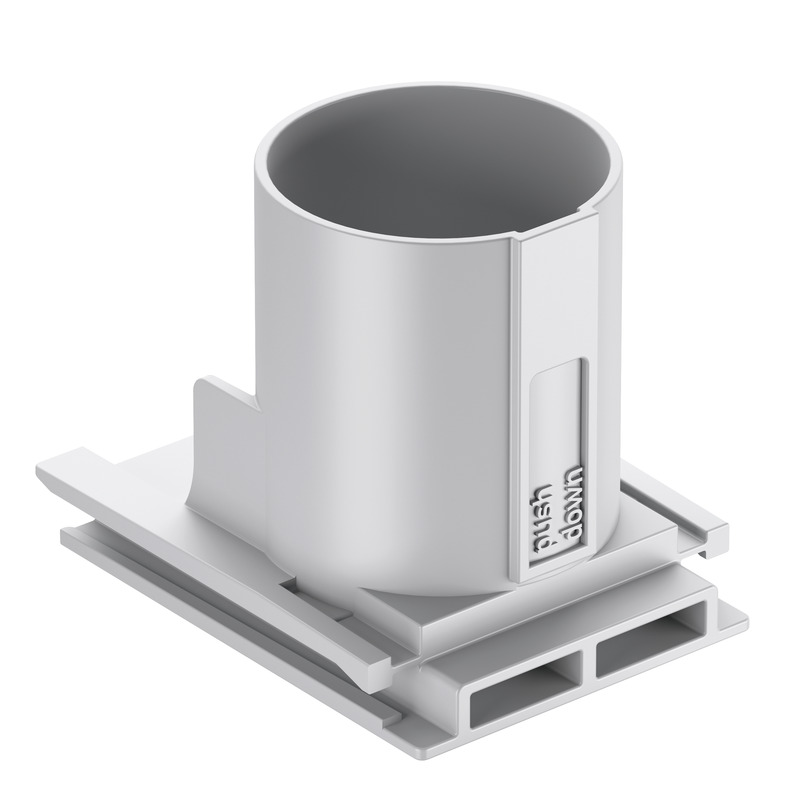

RohradapterRA 32
Rohradapter - RA 32

Rohradapter

RA 32

Artikelnummer 98403201

Rohradapter M32, geeignet für P 71 GRO

Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung

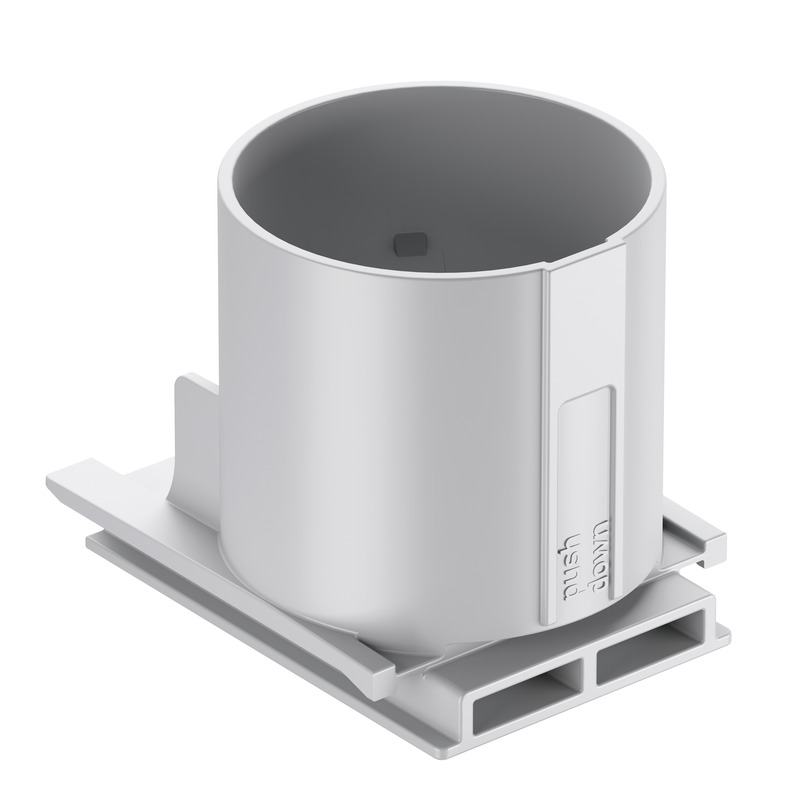

RohradapterRA 40
Rohradapter - RA 40

Rohradapter

RA 40

Artikelnummer 98404001

Rohradapter M40, geeignet für P 71 GRO

Rohradapter, zur werkzeuglosen Aufnahme von Rohren, mit integrierten Rohrstoppern und Zugentlastung

Ähnliche Produkte

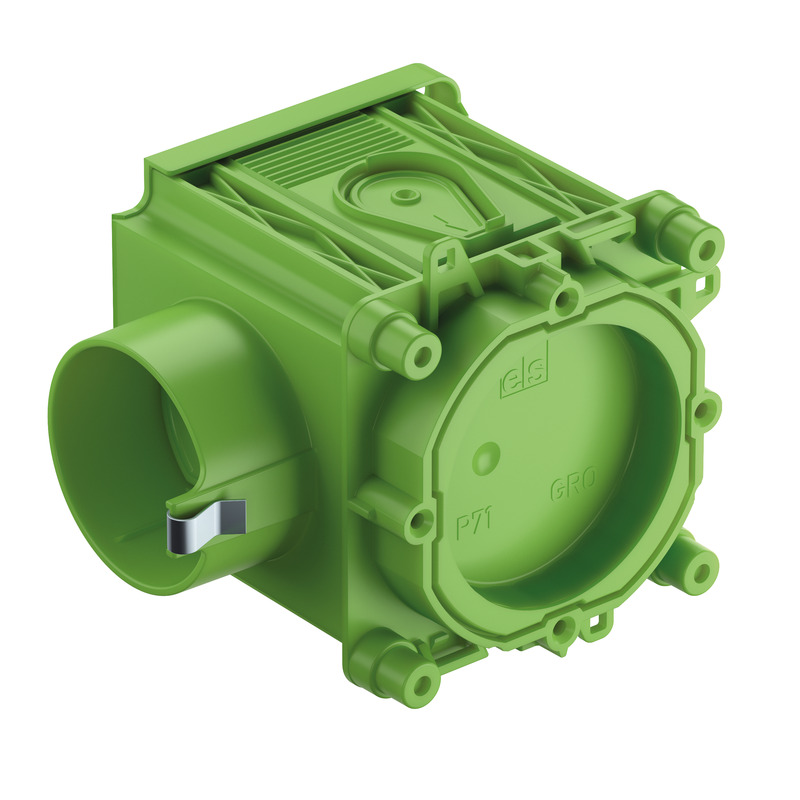

GroßrohrdoseP 71 GRO
