#86228401 | Maße: 115 x 115 x 93 mm

Abzweigkasten

WKE 204 SL

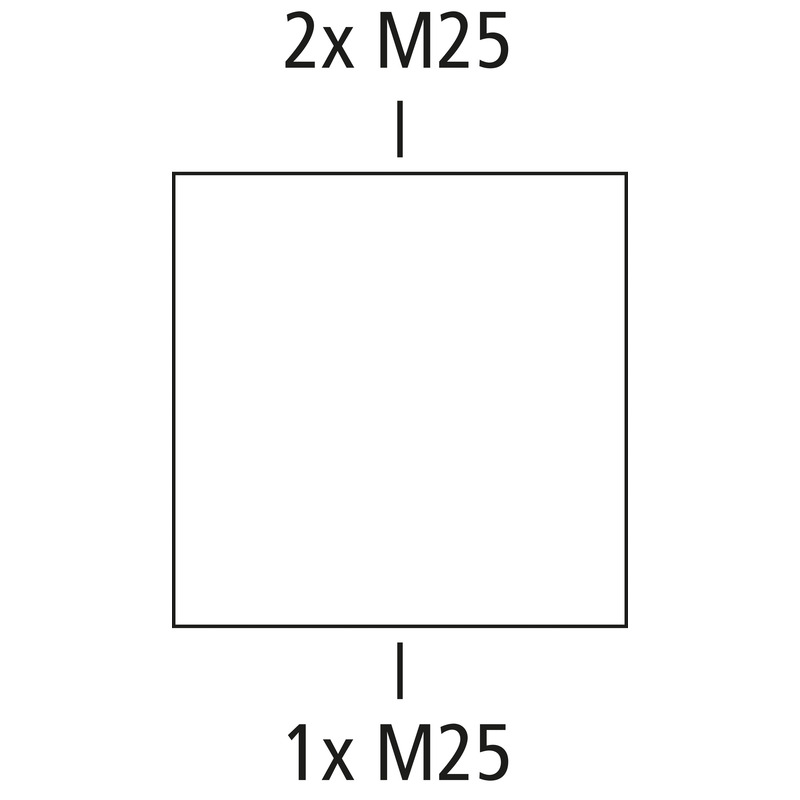

Abzweigkasten, mit Schutzart IP66, U_i=450 V AC, Innengewinde, M25, (3 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 nach DIN 4102 Teil 12, geprüft nach VDE...

Anmelden, um Preis zu sehen

Artikel merken

Beschreibung

Abzweigkasten, mit Schutzart IP66, U_i=450 V AC, Innengewinde, M25, (3 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 nach DIN 4102 Teil 12, geprüft nach VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), mit schraubenlosen Reihenklemmen Wago TopJobS, Gehäuse aus halogenfreiem Spezialduroplast

orange, Abzweigkasten mit abgesichertem Abzweig, Verbindungskasten 3-polig, Abzweigkasten 3-polig, Anzahl klemmbarer Leiter pro Pol 4 x 0,5 - 4 mm², 1 Sicherungshalter (20 x 5mm) max. 10A

Beigefügtes Zubehör:
3 Kabelverschraubungen M25, Dichtbereich 6 - 15 mm, Dübelset ø 6 mm

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC	450 V
Bemessungsisolationsspannung DC	450 V
min. Leiterquerschnitt (Leitung abzweigen)	0,5 mm²
max. Leiterquerschnitt (Leitung abzweigen)	4 mm²
min. Leiterquerschnitt (Leitung verlängern)	0,5 mm²
max. Leiterquerschnitt (Leitung verlängern)	4 mm²
Schutzklasse	II
Schutzart	IP66
Klasse Funktionserhalt	E30
Anzahl Pole (Abzweig)	3
Anzahl Pole (Durchgang)	3
UL Type Rating	k.A.

Farben

Farbe Unterteil	orange
Farbe Oberteil	orange

Zusatzfeatures

Anwendungsbereich	abgesicherter Abzweig

Maße und Gewicht

Breite	115 mm
Länge	115 mm
Höhe	93 mm
Gewicht	1.45 kg

Materialeigenschaften

UV-beständig	ja
halogenfrei	ja
Brennbarkeitsklasse nach UL94	V0
Glühdrahtfestigkeit	960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Schlagfestigkeit	IK08
plombierbar	nein
Drehmoment der Deckelschraube	2.5 Nm
Befestigungsart (auf der Wand)	Wand-/Deckenmontage
Befestigung	außenliegende Befestigungsstellen

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C	95 %
max. relative Luftfeuchtigkeit 40°C	50 %
Umgebungstemperatur min.	-25 °C
Umgebungstemperatur max.	40 °C
Umgebungstemperatur 24h	35 °C
Installationsort	geschützter Außenbereich

Vertriebsdaten

EAN	4013902668496
ETIM Klasse	EC002600
Zolltarifnummer	85369095
Mindestbestellmenge	1

Werkstoff

Material Unterteil	Duroplast
Material Oberteil	Duroplast
Material Dichtung	Polyurethan
Material Deckelschraube	Edelstahl 1.4571 (V4A)

Logistikdaten

Umkarton

EAN / GTIN	4013902668496
Breite	0.169 m
Gewicht	1.5 kg
Höhe	0.108 m
VME Faktor	1 St
Tiefe	0.123 m

Palette

EAN / GTIN	4013902668502
Breite	0.8 m
Gewicht	256 kg
Höhe	0.53 m
VME Faktor	156 St
Tiefe	1.2 m

Downloads

Datenblatt Download

Datenblatt Download (86228401.pdf)

Montageanleitung

Montageanleitung pdf (446 KB)

Maßblatt

Maßzeichnung dxf (3 MB)

Maßzeichnung pdf (238 KB)

Maßzeichnung dwg (514 KB)

Zertifikat

Gutachterliche Stellungnahme Zertifikat DE pdf (467 KB)

MPA Prüfzeugnis DE pdf (6 MB)

CE Erklärung DE/EN/FR pdf (135 KB)

CE Erklärung DE/EN/PL pdf (136 KB)

MPA Prüfzeugnis UKr pdf (613 KB)
