Beschreibung

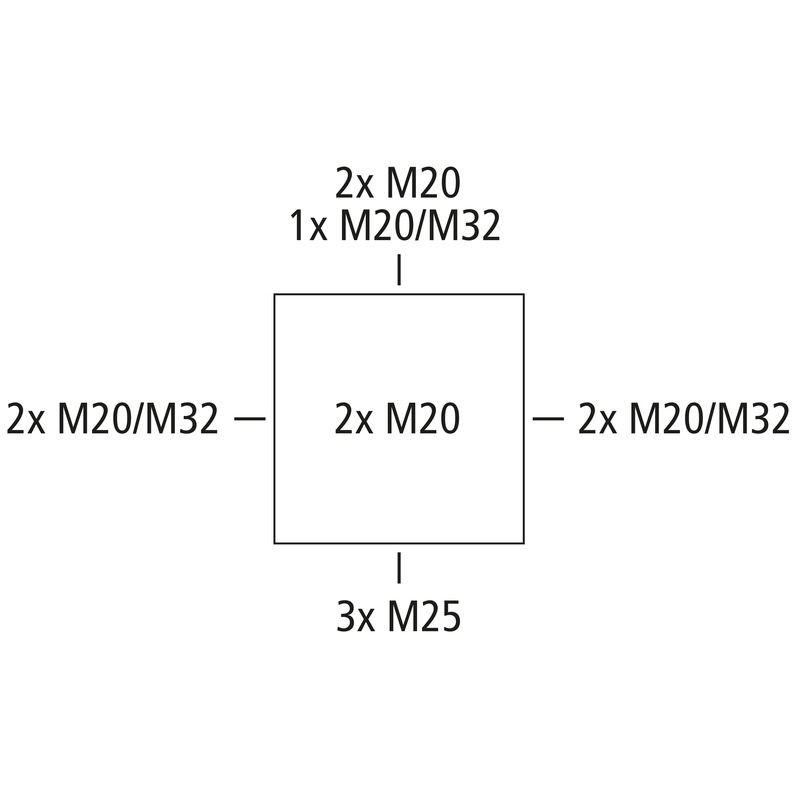

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Isolationserhalt PH120 geprüft in Anlehnung an EN 50200, Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30 - E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar
orange, Verbindungskasten 5-polig 0,5 - 6 mm², Abzweigkasten 3-polig 0,5 - 6 mm², Anzahl der klemmbaren Leiter pro Pol: 16 x 0,5² / 8 x 0,75² / 12 x 1² / 12 x 1,5² / 4 x 2,5² / 4 x 4² / 4 x 6², im 2-poligen Durchgang 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 2,5² / 2 x 4 / 2 x 6²
Beigefügtes Zubehör:

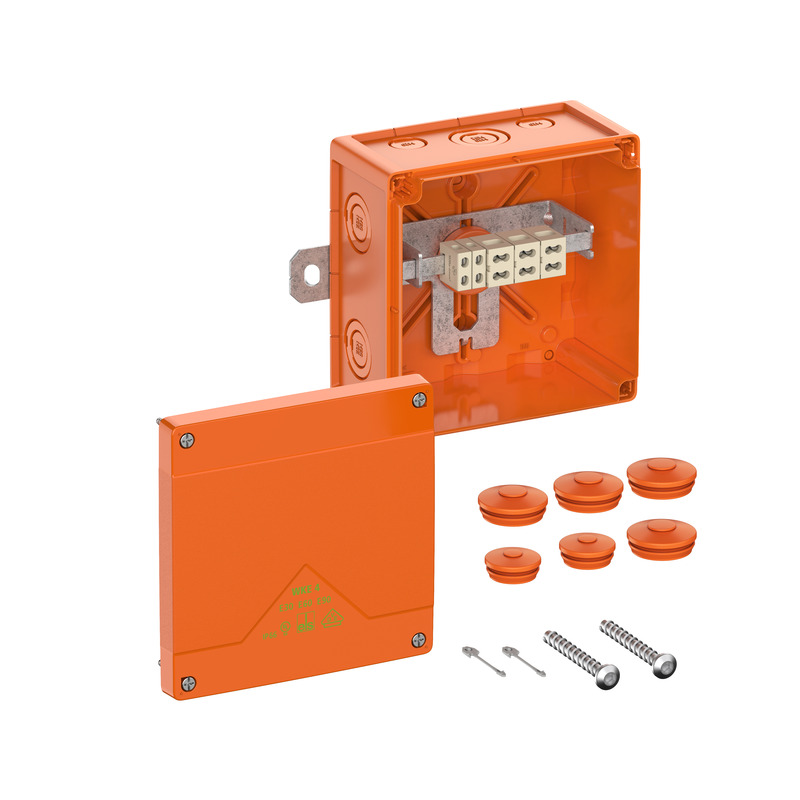

Deckelverliersicherung, Schraubenanker, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9 - 17 mm, 4 Doppelmembranstutzen IP66 M32 Dichtbereich 13 - 21 mm
Highlights
Verbinden + Absichern:

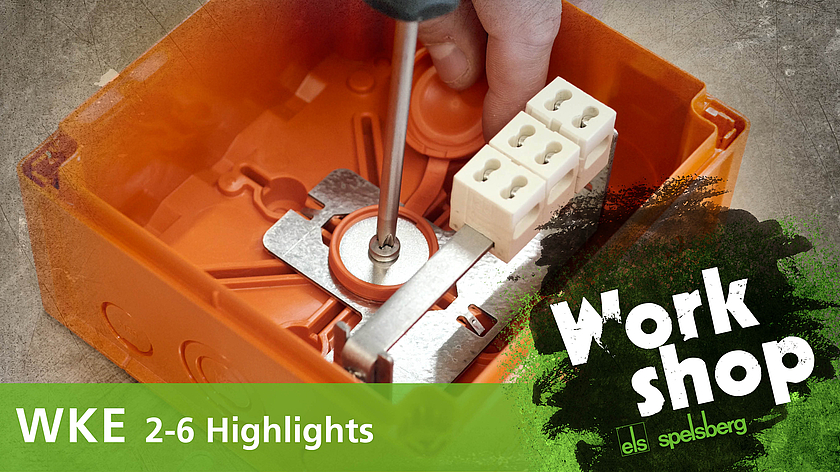

Die WKE 2 – 6 Kabelabzweig- und Verbindungskästen sind zertifiziert nach EN 60670-22 sowie EN 62208 und besitzen ein Allgemeines bauaufsichtliches Prüfzeugnis (AbP) nach DIN 4102-12. Sie garantieren im Brandfall elektrischen Funktionserhalt in E30 und E90 und umfassen insgesamt 3 Gehäusegrößen mit einem Nennquerschnitt von 1,5mm² bis 16 mm². Der flexibel zu montierende Klemmenhalter kann in 45°-Schritten um seine Drehachse sowie stufenlos in seiner Längsachse verschoben werden. So wird eine komfortable und sichere Installation mit einer schnellen und übersichtlichen Verdrahtung gewährleistet.
